Ваттметр цифровой щитовой PM2021

Описание

Type

96*96 Щитовой измеритель

Схема подключения

3PH3W ,3PH4W.

Application

Ток, Напряжение, Power,Energy and harmonic measurement

display screen

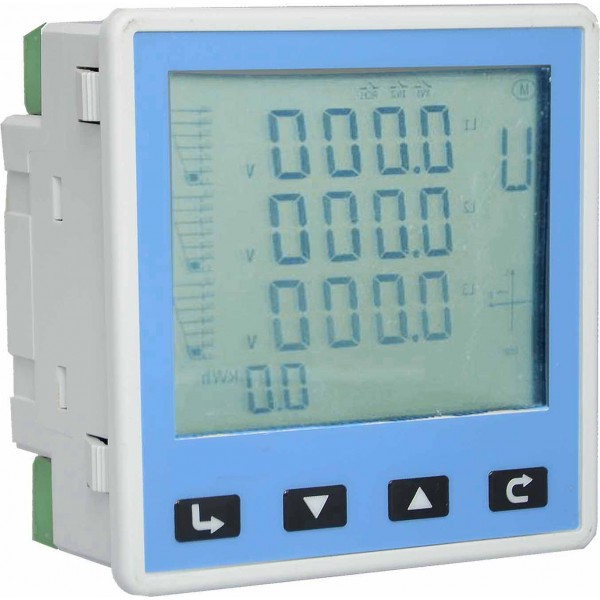

3.8 inch LCD segment code display screen.

Weight

259 г

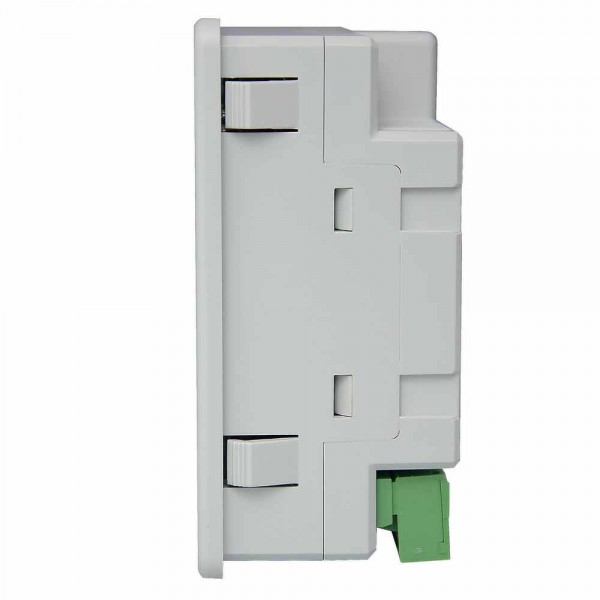

Размеры

L*W*D：8.1*8.1*3CM

Color

Белый

Модель

PM2021C

PM2021V

PM2021R

Ток sensor type

1/5A ТТ

333мВ ТТ

Клещи Роговского

Advantage

Традиционный электрический ваттметр

Поддержка выходного датчика напряжения и зажима Ток

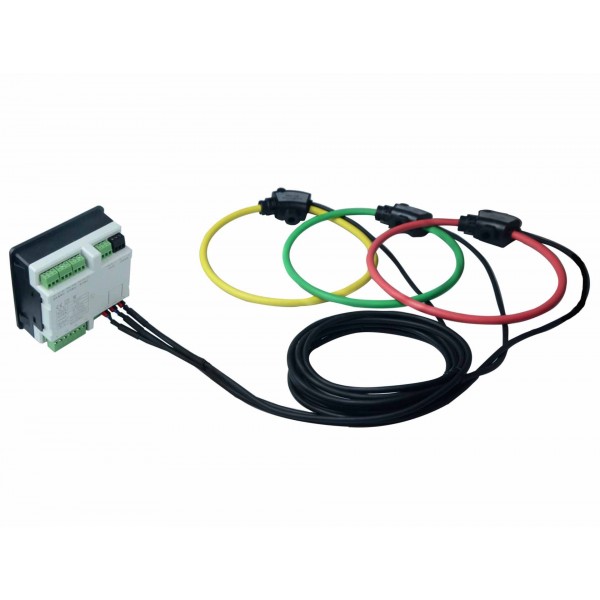

Поддержка катушки Роговского напрямую подключается без усилителя (интегратор)

Ток

Модель

PM2021C

PM2021V

PM2021R

Первичный входной ток

5A to 6kA

5A 100A 200A 500A

(Accept OEM)

600A

2500A

6000A

Вторичный ток

5A

333мВ

50мВ/kA

85мВ/kA

50мВ/kA

Входной канал макс. значение

7.5A

500мВ

500мВ

500мВ

500мВ

Токовый диапазон измерений

0.005~5A

0.005~500мВ

2A to 600A

2.5A to 2500A

6A to 6000A

Рекомендуемые токовые сенсоры

ACT ASCT

SCT-10(10mm   5A/333мВ)

SCT-16(16mm 100A/333мВ)

SCT-24(24mm 200A/333мВ)

SCT-36(36mm 500A/333мВ)

MRC-36

NRC-150

NRC-200

Напряжение

Диапазон

0~600 VAC По каждой фазе

Максимальный диапазон

720VAC Phase to Phase Напряжение

Цифровой сигнал

Energy pulse output

Active energy pulse output, optocoupler isolation (5kvrms)

Выходное реле

Односторонний выход электромагнитного реле, включая нормально разомкнутые и нормально замкнутые контакты, контактная мощность: 3 А 30 В постоянного тока, 3 А 250 В переменного тока

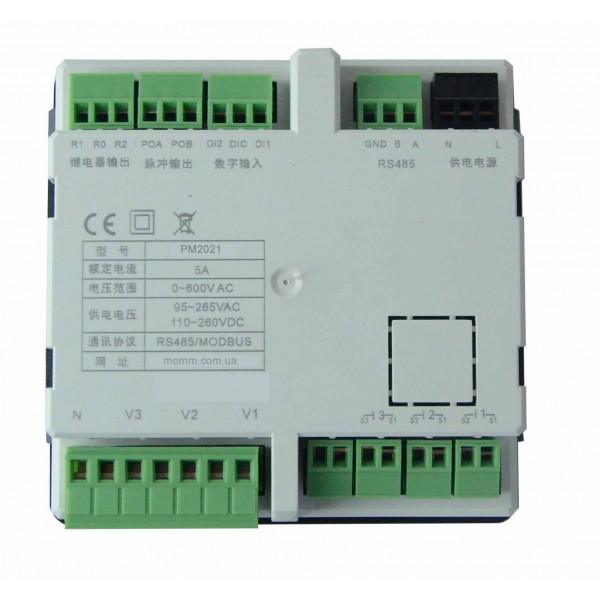

Цифровой вход

2--контактный, оптическиизолированный (5kvrms)

Communication

RS485 Интерфейс

Односторонний интерфейс связи RS485

Тип интерфейса: двухпроводной полудуплекс

Скорость передачи данных: 2400 бит / с ~ 19200 бит / с

Протокол: Modbus RTU

Питание

Питание

95~265VAC/110~260VDC, 45~60 Гц

Максим. Потребляемая мощность

3.5 ВА

Measuring data

Фазное напряжение

U1, U2, U3 и среднее значение

Линейное напряжение

U12, U23, U31 and average value.

Ток

I1, I2, I3 and average value.

Мощность

Активная, реактивная, полная (общая и по фазно).

Электрическая энергия

Активная, реактивная, полная

До 9999999.9 кВт, потом сброс до 0

Гармоники

Общие, по каждой фазе по току и по напряжению

Фактор мощности, коэффициент мощности

Включая  PF и фундаментальный коэффициент мощности DPF (среднее значение по каждой фазе и по 3-м фазам)

Частота сети

Измеряемая частота

Скорость измерения

Скорость обновления

500 мс

Гармоники

Напряжение

Общая гармоника фазы

Ток

Общая гармоника фазы

Max / min

Напряжение

По фазе

Ток

По фазе

Мощность

Активная мощность,Реактивная мощность, Полная мощность (суммарная и по фазе)

Степень дисбаланса

Напряжение

По фазе

Ток

По фазе

Demand / maximum demand

Ток

По фазе

Мощность

Активная, реактивная и полная мощность (суммарно по фазам и по трем фазам)

Точность измерения

Model

PM2021C

PM2021V

PM2021R

Точность измерения тока

±0.3% RDG

±0.5% RDG

±0.5% RDG

Гарантируемая точность измерения тока в диапазоне измерения

0.5% FS～100%FS

1% FS～100%FS

2% FS～100%FS

Точность измерения напряжения

0.2%(30～600V AC)

Точность измерения частоты

0.01%(45～65Hz)

Коэффициент мощности Power factor

±0.005

Активная и полная мощность

IEC62053-22 level 0.5S

Реактивная мощность

IEC62053-21 level 2S

Активная энергия

IEC62053-22 level 0.5S

Реактивная энергия

IEC62053-21 level 2S

Окружающая среда

Рабочая температура

-25℃～+60℃

Температура хранения

-40℃～+85℃

Влажность

5～95% RH, 50℃(non-condensing)

Класс загрязнения

2

Перегрузка

CAT III 1000V, It is suitable for distribution system below 277 / 480VAC

Прочность изоляции

IEC61010-1

Высота

Макс. 3000 м над уровнем моря

Уровень защиты от загрязнения

IP20（Meet the standard of  IEC 60629）

Гарантийный срок

12 месяцев

EMC（Электромагнитная совместимость）

Электростатический разряд

Level CAT IV 600V (IEC61000-4-2)

Иммунитет на изучение

Level CAT III 1000V (IEC61000-4-3)

EFT Электрическая устойчивость к быстрым всплескам

Level CAT IV 600V (IEC61000-4-4)

Устойчивость к скачкам напряжения

Level CAT IV 600V (IEC61000-4-5)

Иммунитет к наведенным помехам

Level CAT III 1000V (IEC61000-4-6)

Устойчивость к магнитному полю промышленной частоты

0.5 мТ (IEC61000-4-8)

Проводимость и излучение

Class B (EN55022 )

Измеряемые стандарты

EN 62052-11, EN61557-12, EN 62053-21, EN 62053-22, EN 62053-23, EN 50470-1, EN 50470-3,  EN 61010-1,  EN 61010-2,  EN 61010-031
