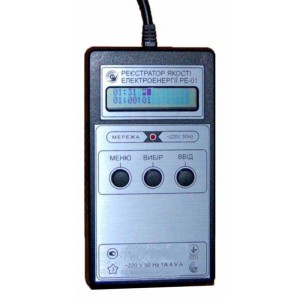

Реєстратор якості електроенергії РЕ-01

Реєстратор якості електроенергії РЕ-01 призначений для вимірювання, реєстрації та подальшого аналізу параметрів однофазної електричної мережі 220 В, 50 Гц. Прилад дає змогу протягом тривалого часу фіксувати зміни в мережі, зберігати результати вимірювань і переглядати їх на персональному комп’ютері. Такий формат роботи особливо корисний у ситуаціях, коли потрібно не лише побачити поточне значення напруги, а й отримати історію подій за кілька годин або діб.

РЕ-01 може використовуватися для контролю якості електроенергії у квартирах, приватних будинках, офісах, майстернях і на невеликих виробничих об’єктах. Реєстрація параметрів у часі допомагає встановити, коли саме виникали відхилення напруги або частоти, чи були провали та перенапруги, а також оцінити характер змін у мережі. Це важливо під час пошуку причин нестабільної роботи електрообладнання та підготовки фактичних даних для аналізу якості електропостачання.

Призначення та принцип роботи РЕ-01

На відміну від звичайного вимірювання мультиметром, яке показує параметр лише в конкретний момент, реєстратор мережі працює з прив’язкою результатів до реального часу. Для кожного вимірювання зберігаються часові дані — рік, місяць, день, години та хвилини. Заявлена точність відліку часу становить ±5 секунд на добу. Завдяки цьому можна зіставити зафіксовані події з моментом відключення, перезапуску, аварійної зупинки або іншої нестандартної роботи підключеного обладнання.

Прилад реєструє виміряні параметри електричної енергії, виконує їх обробку та зберігає результати. Для перенесення й детальнішого аналізу даних передбачена робота з персональним комп’ютером і штатним програмним забезпеченням. Інформація може бути представлена на екрані ПК у вигляді текстових повідомлень, графіків і таблиць, що полегшує аналіз змін параметрів у часі та підготовку матеріалів для технічної оцінки.

Окремою функцією є можливість оцінювати відповідність або відхилення показників якості електроенергії від норм ГОСТ 13109-97 та формувати протокол. Це робить реєстратор зручним інструментом у випадках, коли потрібні не суб’єктивні спостереження за «стрибками напруги», а зафіксовані результати вимірювань із часовою прив’язкою.

Які параметри якості електроенергії контролює прилад

РЕ-01 вимірює не лише рівень напруги та частоту мережі. Прилад також контролює низку показників, які дають ширше уявлення про якість електроживлення. Серед них — усталене відхилення напруги, відхилення частоти, коефіцієнти гармонічних складових напруги, коефіцієнт спотворення синусоїдальності, параметри тимчасового перенапруження та провалів напруги.

Реєстрація провалів і перенапруг важлива для пошуку короткочасних подій, які складно виявити звичайним періодичним контролем. Якщо напруга змінюється лише на короткий час, користувач може не встигнути побачити це на індикаторі ручного приладу. Реєстратор, навпаки, призначений саме для накопичення інформації та подальшого аналізу таких подій.

Зберігання даних і робота з ПК

Виміряні значення разом з інформацією про час зберігаються на карті пам’яті SD. Для карти обсягом 2 ГБ заявлений час запису інформації про параметри електроенергії становить не менше 168 годин, тобто 7 діб. Такий період спостереження дає змогу контролювати мережу не лише під час короткого тесту, а й протягом повного тижневого циклу експлуатації об’єкта.

Підключення РЕ-01 до персонального комп’ютера виконується через гальванічно розв’язаний канал. Гальванічна розв’язка відокремлює вимірювальну частину від підключеного ПК та відповідно до опису виробу сприяє підвищенню безпеки й точності вимірювань. Після перенесення даних користувач може аналізувати накопичену інформацію у штатній програмі, переглядати графіки, таблиці та текстові повідомлення.

Основні сфери застосування

Одне з практичних завдань РЕ-01 — тривалий моніторинг електромережі в житлових і невеликих комерційних об’єктах. Прилад може використовуватися для фіксації стрибків напруги, провалів і відхилень інших параметрів у квартирах, приватних будинках і на невеликих виробництвах. Коли проблема виникає нерегулярно, багатогодинний або багатодобовий запис дає значно більше інформації, ніж разове вимірювання.

Ще один сценарій застосування — аналіз спірних ситуацій між споживачем та енергопостачальною організацією щодо якості електроенергії. Реєстратор дозволяє отримати часову історію вимірювань та підготувати протокол на основі зібраних даних. Це не замінює встановлених процедур офіційної перевірки, але дає можливість мати структуровану технічну інформацію про поведінку мережі за період спостереження.

Технічні характеристики РЕ-01

Параметри вимірювання якості електроенергії

Живлення та захист

Основне живлення реєстратора РЕ-01 здійснюється від мережі 220 В. Якщо напруга в мережі зникає, прилад може працювати від вбудованого джерела живлення на двох елементах типу AA. Така схема дає змогу зберігати працездатність реєстратора під час зникнення мережевого живлення та продовжувати роботу системи реєстрації відповідно до передбаченого режиму.

У конструкції також передбачено захист від перенапруги до 380 В. Максимальна вимірювана діюча вхідна напруга становить 286 В. Споживана потужність приладу — менше 4 Вт, робочий температурний діапазон — від 0 до 60 °C. Габарити корпуса становлять 4,5 × 10 × 18 см, маса — менше 500 г.
