PROVA 6830 — портативний аналізатор якості електроенергії для вимірювання та аналізу параметрів електропостачання в однофазних і трифазних мережах. Прилад підтримує роботу з однофазними, трифазними трипровідними та трифазними чотирипровідними схемами, тому підходить для комплексного контролю електричних параметрів у різних системах живлення.

Аналізатор дає змогу одночасно контролювати до 35 параметрів. Він вимірює напругу, струм, потужність, електричну енергію, коефіцієнт потужності, фазовий кут і частоту, а також виконує аналіз гармонік та несиметрії фаз. Залежно від вибраних струмових кліщів PROVA 6830 може працювати зі струмами до 100, 1000 або 3000 А.

Основні можливості PROVA 6830

• аналіз однофазних і трифазних систем електропостачання;
• робота зі схемами 1P2W, 1P3W, 3P3W і 3P4W;
• вимірювання напруги до 600 В по трьох фазах;
• вимірювання струму по трьох фазах із використанням відповідного комплекту струмових кліщів;
• вимірювання активної, реактивної та повної потужності;
• облік спожитої електричної енергії;
• визначення коефіцієнта потужності та фазового кута;
• вимірювання частоти;
• аналіз гармонік до 99-го порядку;
• аналіз сумарних гармонічних спотворень;
• контроль пікових значень і навантажень;
• визначення коефіцієнтів несиметрії струму та напруги;
• робота з трансформаторами струму та напруги з програмованими коефіцієнтами трансформації;
• вбудований таймер для реєстрації даних;
• передавання даних через інтерфейс USB/RS232.

Вимірювання параметрів електромережі

Аналізатор якості електроенергії PROVA 6830 призначений для комплексного контролю основних характеристик електричної мережі. Напруга вимірюється по трьох фазах до 600 В. Для вимірювання струму використовуються три струмові кліщі, максимальний діапазон яких залежить від вибраного виконання приладу.

На екрані можуть відображатися значення активної, реактивної та повної потужності, коефіцієнт потужності й фазовий кут. Передбачено режим обліку електроенергії, а також визначення середнього та максимального споживання. Фазові параметри можуть подаватися у вигляді графічної векторної діаграми, що спрощує оцінювання стану трифазної системи.

Аналіз гармонік та несиметрії

PROVA 6830 виконує аналіз гармонік до 99-го порядку та дає змогу оцінювати гармонічні спотворення електричного сигналу. Прилад також використовується для контролю пікових значень і визначення несиметрії струмів та напруг у трифазній мережі.

Такі можливості дозволяють застосовувати аналізатор не лише для звичайного вимірювання електричних величин, а й для детальнішої діагностики параметрів систем електропостачання.

Робота з трансформаторами струму та напруги

Для вимірювань через зовнішні трансформатори струму та трансформатори напруги передбачено програмування коефіцієнтів трансформації. Це дає змогу використовувати PROVA 6830 у системах, де пряме підключення вимірювального приладу до контрольованого кола не застосовується.

Варіанти комплектації за струмом

Аналізатор PROVA 6830 може постачатися з різними типами струмових кліщів:

• PROVA 6830+6801 — струмові кліщі до 100 А;
• PROVA 6830+6802 — струмові кліщі до 1000 А;
• PROVA 6830+3007 — гнучкі струмові кліщі до 3000 А.

Також можлива комплектація аналізатора двома або трьома комплектами кліщів, що розширює діапазон його застосування.

Інтерфейс і реєстрація даних

PROVA 6830 оснащений вбудованим таймером для реєстрації результатів вимірювань. Для обміну даними та підключення до зовнішнього обладнання передбачено інтерфейс USB/RS232. Це дозволяє використовувати прилад не лише для оперативних вимірювань, а й для подальшого аналізу зареєстрованих параметрів електромережі.

Технічні характеристики

• Тип приладу: портативний аналізатор якості електроенергії;
• Підтримувані системи: однофазні та трифазні;
• Схеми підключення: 1P2W, 1P3W, 3P3W, 3P4W;
• Максимальна вимірювана напруга: 600 В;
• Максимальний струм: до 100 / 1000 / 3000 А залежно від типу кліщів;
• Кількість контрольованих параметрів: до 35;
• Аналіз гармонік: до 99-го порядку;
• Інтерфейс: USB/RS232;
• Маса: 1160 г.

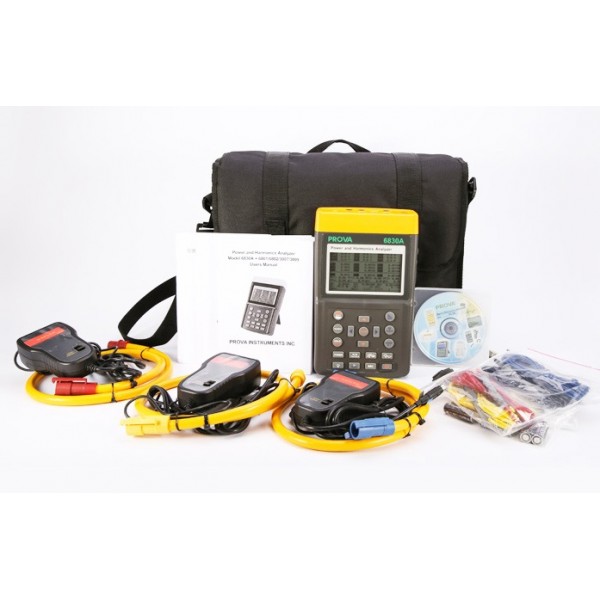

Комплект постачання

• аналізатор електроенергії PROVA 6830 — 1 шт.;
• вимірювальні струмові кліщі — 3 шт., тип залежить від вибраного діапазону;
• затискачі «крокодил» — 4 шт.;
• вимірювальні проводи довжиною 3 м — 4 шт.;
• сумка для перенесення — 1 шт.;
• інтерфейсний кабель — 1 шт.;
• батареї 1,5 В — 8 шт.;
• інструкція російською мовою — 1 шт.

Застосування аналізатора PROVA 6830

Портативний аналізатор PROVA 6830 орієнтований на вимірювання параметрів споживання електроенергії та оцінювання стану однофазних і трифазних систем електропостачання. Поєднання вимірювання струму й напруги, аналізу потужності, гармонік, фазових параметрів та несиметрії дає змогу отримувати комплексну інформацію про роботу електричної мережі одним приладом.
