Аналізатор якості електроенергії HPM-3 50-500

Аналізатор якості електроенергії HPM-3 призначений для вимірювання, реєстрації та контролю основних параметрів електричної енергії у трифазних мережах. Прилад дає змогу одночасно відстежувати струм і напругу по трьох фазах, визначати показники потужності та енергії, аналізувати гармоніки й фіксувати дані для подальшої обробки. HPM-3 може застосовуватися під час перевірки електропостачання будинків та електрообладнання, пошуку проблем у мережі, контролю неправильної роботи живлення, обліку електроенергії та проведення енергоаудиту.

Одна з важливих функцій HPM-3 — тривала реєстрація результатів на карту micro SD. Дані зберігаються у форматі CSV, тому їх можна переносити на комп’ютер, обробляти, порівнювати та використовувати для побудови діаграм. Інтервал запису налаштовується від 1 до 9999 секунд, стандартне значення — 1 хвилина. За використання карти micro SD обсягом 1 ГБ, зазначеної для стандартної конфігурації запису, тривалість реєстрації за замовчуванням становить до 3,5 року.

Призначення та можливості HPM-3

Електроаналізатор HPM-3 використовується для реєстрації струмів і напруг у трифазній мережі та визначення параметрів якості електроенергії. Прилад виконує облік електричної енергії, вимірює гармоніки до 52-ї, дає змогу оцінювати несинусоїдальність напруги, виявляти проблеми в електропостачанні та реєструвати некоректну роботу живлення електрообладнання. Такий набір функцій дозволяє отримувати не лише поточні значення, а й накопичувати дані для подальшого аналізу стану мережі.

Прилад відображає параметри для кожної фази та сумарні значення залежно від типу вимірювання. Серед доступних величин — напруга, струм, активна, реактивна та повна потужність, коефіцієнт потужності, частота, активна, реактивна й повна енергія, а також сумарні коефіцієнти гармонічних спотворень напруги та струму. Частота оновлення даних становить 400 мс, а дисплея — 0,5 с.

Реєстрація параметрів і робота з даними

HPM-3 записує на карту пам’яті напругу, UTHD, струм, ITHD, частоту, коефіцієнт потужності PF, активну, реактивну та повну потужність, а також відповідні показники енергії. Формат CSV спрощує перенесення результатів до табличних програм для подальшого аналізу. Це зручно, коли потрібно не лише зафіксувати моментне значення, а й простежити зміну параметрів електромережі протягом заданого періоду.

Основні вимірювані параметри

Миттєві середньоквадратичні значення

Точність і діапазони вимірювання

Калібрування, живлення та підключення

Для калібрування передбачено налаштування струму, напруги та коефіцієнта потужності для кожної фази й усіх фаз, а для енергії — обнулення EP, EQ та ES для всіх фаз. Живлення аналізатора здійснюється від чотирьох батарей AA або від блока живлення 9 В DC з адаптером. Струмовий вхід виконано на роз’ємі BNC, вхід напруги — на роз’ємі типу «банан», а роз’єм постійного живлення має розмір 5,5 × 2,1 мм.

Умови експлуатації та захист

Електромагнітна сумісність і стандарти

Зазначена відповідність стандартам: EN 62052-11, EN 61557-12, EN 62053-21, EN 62053-22, EN 62053-23, EN 50470-1, EN 50470-3, EN 61010-1, EN 61010-2, EN 61010-031.

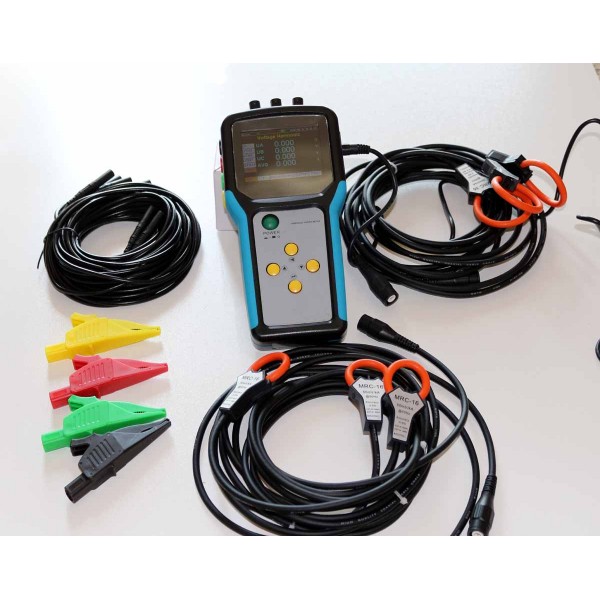

Комплектація аналізатора HPM-3

• електроаналізатор HPM-3 — 1 шт.;
• гнучкі кліщі Роговського на 100 А — 3 шт.;
• гнучкі кліщі Роговського на 500 А — 3 шт.;
• CD-карта — 1 шт.;
• проводи для вимірювання напруги з «крокодилами», 2 м — 4 шт.;
• сумка для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• блок живлення / зарядний пристрій — 1 шт.

Практичне застосування

HPM-3 поєднує функції трифазного електроаналізатора, реєстратора та лічильника електричної енергії. Він дає змогу контролювати параметри мережі в реальному часі та одночасно накопичувати результати вимірювань для подальшого аналізу. Вимірювання гармонік до 52-ї та розрахунок THD допомагають оцінювати спотворення форми сигналу, а реєстрація напруги, струму, потужності, частоти й енергії дозволяє зіставляти різні показники в одному наборі даних.

Можливість задавати інтервал запису від однієї секунди робить прилад придатним як для фіксації швидких змін параметрів, так і для тривалого моніторингу. Дані у форматі CSV зручно використовувати під час підготовки звітів, аналізу навантаження та пошуку моментів, коли параметри електропостачання відхилялися від звичного режиму. За потреби можна працювати від батарей AA або підключити зовнішній блок живлення 9 В DC.

Аналізатор якості електроенергії HPM-3 орієнтований на завдання, де важливо отримати комплексну картину роботи трифазної мережі: від поточних електричних величин до накопиченої енергії та гармонічних спотворень. Наявність вимірювальних проводів, гнучких кліщів Роговського, карти пам’яті, сумки та блока живлення в зазначеній комплектації дозволяє використовувати прилад для вимірювань і реєстрації даних відповідно до його технічних можливостей.
