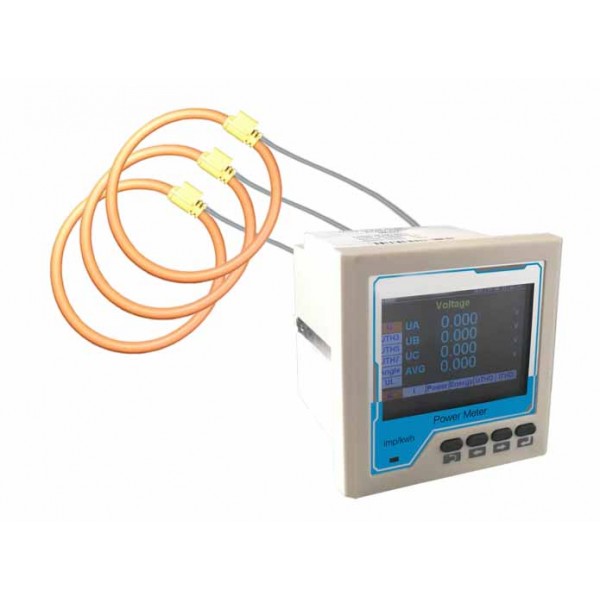

Щитовий вимірювач-регістратор потужності HPM 4.43P

HPM 4.43P — багатофункціональний щитовий вимірювач-регістратор потужності та лічильник електричної енергії, призначений для контролю параметрів електроживлення й електропостачання. Прилад встановлюється в панель формату 96 × 96 мм та дає змогу в режимі реального часу контролювати основні електричні параметри однофазних і трифазних мереж, а також записувати результати вимірювань на карту пам’яті.

Вимірювач HPM 4.43P може використовуватися для виявлення проблем електроживлення, контролю перебоїв та відключень електроенергії, обліку споживання, спостереження за навантаженням і проведення енергоаудиту. Сфера застосування охоплює виробничі цехи, приватні будинки, офісні будівлі, промислові та інші об’єкти, де необхідний постійний контроль параметрів електромережі. Конструкція передбачає щитовий монтаж, водночас можливе застосування приладу в переносному варіанті.

Контроль параметрів електромережі

HPM 4.43P поєднує функції цифрового вимірювача потужності, реєстратора та лічильника електроенергії. Прилад вимірює напругу, струм, частоту, активну, реактивну та повну потужність, коефіцієнт потужності, фазові кути, небаланс струмів і напруг, THD та електричну енергію. Такий набір параметрів дає змогу отримувати комплексну інформацію про стан електроживлення без використання кількох окремих вимірювальних пристроїв.

Для вимірювання струму використовуються зовнішні гнучкі струмові кліщі на 100 А, 600 А, 1000 А, 3000 А або 6000 А на основі котушки Роговського. Це дозволяє підібрати діапазон вимірювання відповідно до параметрів конкретної електроустановки. Кліщі Роговського вказані в комплектації як опціональні.

Схеми підключення HPM 4.43P

Вимірювач підтримує різні варіанти підключення, тому може застосовуватися як у трифазних, так і в однофазних електричних мережах:

• трифазна 4-провідна мережа;
• трифазна 3-провідна мережа;
• однофазна 2-провідна мережа «фаза — нейтраль»;
• однофазна 2-провідна мережа «фаза — фаза»;
• однофазна 3-провідна мережа «фаза — фаза — нейтраль».

Підтримка декількох схем підключення розширює можливості застосування реєстратора на об’єктах із різною конфігурацією електропостачання. Прилад можна використовувати для постійного щитового контролю або в складі вимірювального рішення для періодичного аналізу параметрів мережі.

Реєстрація та зберігання результатів

Одна з важливих функцій HPM 4.43P — тривала реєстрація параметрів електроживлення. Інтервал запису встановлюється в діапазоні від 1 до 9999 секунд, а значення за замовчуванням становить 1 хвилину. Для зберігання інформації використовується карта пам’яті. В основних характеристиках зазначена SD-карта місткістю 1 ГБ із максимально підтримуваним обсягом 4 ГБ, а в параметрах запису окремо вказана Micro SD 1 GB за замовчуванням.

Приблизний обсяг пам’яті для одного моменту запису становить 1 кБ. За інтервалу реєстрації 1 хвилина та використання карти пам’яті 1 GB заявлена тривалість запису становить до 2 років. Така функціональність корисна у випадках, коли необхідно не лише переглянути поточні параметри, а й накопичувати дані для подальшого аналізу роботи електромережі.

Вбудований екран діагоналлю 3,5 дюйма з роздільною здатністю 320 × 480 точок забезпечує відображення вимірюваних значень безпосередньо на приладі. Для інтеграції в системи автоматизації та передавання даних передбачений трипровідний інтерфейс RS485 із протоколом MODBUS RTU.

Основні характеристики HPM 4.43P

Живлення вимірювача здійснюється від джерела AC/DC у діапазоні від 85 до 265 В. Споживана потужність становить 3,5 Вт. Робочий температурний діапазон — від -25 °C до +55 °C, ступінь захисту корпусу — IP20. Розміри приладу становлять 96 × 96 × 99 мм, маса — 350 г.

HPM 4.43P також має уставки сигналізації за напругою та струмом окремо для кожної фази та релейний вихід. Це дозволяє використовувати вимірювач не тільки для спостереження за поточними показниками, але й у системах, де необхідна реакція на встановлені граничні значення електричних параметрів.

Параметри запису

Вимірювання в режимі реального часу

У режимі реального часу щитовий вимірювач HPM 4.43P відображає параметри окремих фаз і сумарні значення, що спрощує оцінювання поточного стану електричної мережі та розподілу навантаження.

Інтерфейс, сигналізація та експлуатація

Наявність RS485 MODBUS RTU робить HPM 4.43P придатним для передавання виміряних параметрів у зовнішні системи контролю та автоматизації. Одночасно локальний дисплей дозволяє переглядати необхідні показники безпосередньо на місці встановлення. Уставки сигналізації за струмом і напругою для кожної фази разом із релейним виходом доповнюють можливості приладу під час постійного моніторингу електроживлення.

Робоча температура від -25 °C до +55 °C дозволяє використовувати вимірювач у широкому діапазоні температурних умов у межах заявлених виробником характеристик. Корпус зі ступенем захисту IP20 розрахований на щитовий монтаж. Компактний формат 96 × 96 мм спрощує встановлення приладу в електричні панелі та шафи.

Застосування вимірювача-регистратора HPM 4.43P

Прилад може застосовуватися там, де необхідно одночасно контролювати миттєві параметри та накопичувати історію вимірювань. Він підходить для спостереження за електроживленням виробничого обладнання, контролю електричних мереж у цехах, офісних і приватних будівлях, незалежного обліку електроенергії та виконання завдань енергоаудиту.

Реєстрація з регульованим інтервалом дає можливість фіксувати зміни параметрів протягом тривалого часу. Це особливо корисно для пошуку періодичних відхилень, які складно виявити під час короткочасного вимірювання. Дані про струм, напругу, потужність, коефіцієнт потужності, частоту, THD і небаланс дозволяють детальніше оцінювати режим роботи мережі.

Відповідність стандартам

Для HPM 4.43P заявлена відповідність стандартам: EN 62052-11, EN 61557-12, EN 62053-21, EN 62053-22, EN 62053-23, EN 50470-1, EN 50470-3, EN 61010-1, EN 61010-2, EN 61010-031.

Комплект постачання

• цифровий вимірювач HPM 4.43P — 1 шт.;
• кліщі Роговського — 3 шт. (опціонально).

Щитовий вимірювач-регістратор потужності HPM 4.43P поєднує вимірювання основних параметрів однофазних і трифазних електромереж, тривалу реєстрацію даних, облік електричної енергії та можливість передавання інформації через RS485 MODBUS RTU. Прилад орієнтований на завдання, де потрібні постійний контроль електроживлення, збереження історії вимірювань і аналіз стану електричної мережі.
