Зварювальний апарат Jilong KL-280E Kit для оптоволокна

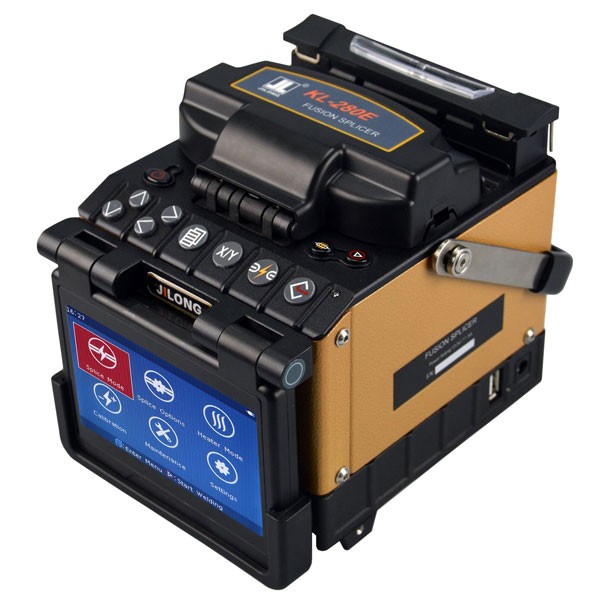

Jilong KL-280E Kit — апарат для зварювання оптоволокна, призначений для монтажу, ремонту та обслуговування волоконно-оптичних ліній зв’язку. Модель працює з оптичними волокнами діаметром від 80 до 150 мкм, підтримує зварювання одномодових і багатомодових волокон, а також волокон типів DS та NZDS. Апарат підходить для роботи з магістральними лініями, PON-мережами, системами FTTH та іншими ВОЛЗ, де потрібне точне зведення волокон і контроль якості зварного з’єднання.

KL-280E розроблений як наступне покоління моделей KL-280G, KL-280 і KL-260. У конструкції передбачено юстування та зведення по серцевині за трьома осями XYZ, дві камери для окремого або спільного перегляду волокон, а також оптичну систему без дзеркал. На екрані відображаються форма волокна та кут сколу, що допомагає оператору контролювати підготовку волокна перед зварюванням.

Можливості Jilong KL-280E Kit

Однією з важливих особливостей апарата є універсальна система фіксації волокна. Знімні магнітні затискачі розраховані на зовнішнє покриття 0,25 мм, 0,9 мм, 2 мм і 3 мм, плоский дроп-кабель перерізом 3 × 2 мм, а також волокно у вільному буфері Loose Buffer 0,9 мм. Це дає змогу використовувати один зварювальний апарат для різних типів монтажних робіт без необхідності переходити на окреме обладнання для кожного виду кабелю.

Модель підтримує роботу з пігтейлами та патч-кордами, у тому числі з волокном у покритті до 3 мм. Також передбачена можливість зварювання пігтейлів у вільно посадженому покритті Loose Buffer, яке може застосовуватися в оптичних розгалужувачах. Конструкція кареток забезпечує фіксацію як самого волокна, так і кабелю або пігтейла.

У KL-280E використовується чотири мотори. Час одного зварювання в режимі Auto SM становить 9 секунд, а термоусадження захисної гільзи займає 38 секунд для гільзи 60 мм або 33 секунди для гільзи 40 мм. Піч термоусадки оснащена функцією автоматичного запуску та адаптована для роботи зі зварними конекторами. Підтримуються захисні гільзи довжиною від 20 до 60 мм і діаметром до 6 мм.

Точність зварювання та контроль з’єднання

Зварювальний апарат Jilong KL-280E автоматично оцінює втрати у зварному стику в усіх режимах. Заявлене загасання становить 0,02 дБ для одномодового волокна SM, 0,01 дБ для багатомодового MM, 0,04 дБ для DS і 0,04 дБ для NZDS. Зворотні втрати — понад 60 дБ. Після зварювання виконується тест на розрив із зусиллям 2 Н.

Апарат має 100 програмованих режимів зварювання, 12 попередньо встановлених програм і бібліотеку з 53 режимів. Для термоусадки передбачено 40 програмованих режимів, 9 попередньо встановлених програм і бібліотеку з 11 режимів. Журнал зберігає дані останніх 10 000 зварювань, що зручно для контролю виконаних робіт і подальшого аналізу результатів.

Автоматичне калібрування дуги враховує температуру та атмосферний тиск. Також передбачена компенсація низького атмосферного тиску, тому апарат може адаптувати параметри роботи до умов навколишнього середовища. Робочий температурний діапазон становить від -10 до +50 °C, допустима швидкість вітру — не більше 15 м/с, відносна вологість — від 0 до 95 % без утворення конденсату.

Екран, керування та автономна робота

Jilong KL-280E оснащений кольоровим LCD-дисплеєм діагоналлю 4,3 дюйма з регульованим кутом нахилу. Залежно від режиму перегляду волокна збільшуються у 310 або 150 разів. Дві камери дають змогу переглядати зображення окремо або одночасно, а біле LED-підсвічування полегшує роботу з волокном.

Керування здійснюється кнопками. В апарат інтегрована власна операційна система, передбачений USB Type A для підключення флеш-накопичувача, збереження зображень та оновлення внутрішнього програмного забезпечення. Це дозволяє переносити необхідні дані та обслуговувати програмну частину апарата без складних додаткових процедур.

Живлення можливе від зовнішнього адаптера або літій-іонного акумулятора 10,8 В ємністю 5200 мА·год. Ресурс акумулятора — близько 200 циклів зварювання з термоусадженням. Для виїзного монтажу це дає можливість виконувати значний обсяг робіт без постійного підключення до мережі 220 В. Ресурс електродів становить понад 3000 зварювань.

Технічні характеристики Jilong KL-280E

Комплектація Jilong KL-280E Kit

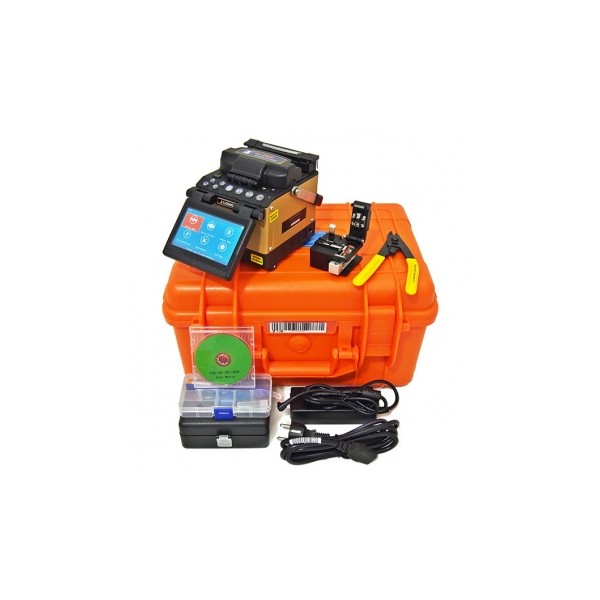

Комплект KL-280E Kit містить не лише зварювальний апарат, а й основні інструменти та приладдя, необхідні для підготовки волокна, зварювання, термоусадження та транспортування обладнання.

• зварювальний апарат Jilong KL-280E — 1 шт.;
• знімний магнітний затискач на каретку для 0,25 мм, 0,9 мм, 2 мм, 3 мм, плоского кабелю 3 × 2 мм і Loose Tube 0,9 мм — 2 шт.;
• прецизійний сколювач KL-21F у кейсі — 1 шт.;
• кабель для мережі 220 В — 1 шт.;
• зовнішній блок живлення/заряджання GM85-135480-F: вхід C14, 220 В; вихід DC 13,5 В, 4,8 А; роз’єм 5,5 × 2,5 мм — 1 шт.;
• літій-іонний акумулятор HYLB-1839C 10,8 В, 5200 мА·год — 1 шт.;
• знімний стандартний затискач термоусаджувальної печі — 1 шт.;
• стрипер CFS-2 — 1 шт.;
• електроди Jilong — 1 пара;
• сертифікат заводського калібрування — 1 шт.;
• кейс для транспортування — 1 шт.;
• плечовий ремінь — 1 шт.;
• кейс для дрібниць — 1 шт.;
• щіточка — 1 шт.;
• пластиковий пінцет — 1 шт.;
• посібник користувача на міні-диску — 1 шт.

Для яких робіт підходить KL-280E

Jilong KL-280E Kit орієнтований на монтажників і сервісних спеціалістів, які працюють з волоконно-оптичними мережами різного типу. Підтримка стандартів SM, MM, DS і NZDS дозволяє застосовувати апарат на магістральних і локальних оптичних лініях. Можливість фіксації дроп-кабелю 3 × 2 мм та волокна в покритті до 3 мм робить модель придатною для PON і FTTH-монтажу, а підтримка Loose Buffer 0,9 мм розширює сферу застосування під час роботи з пігтейлами та оптичними розгалужувачами.

Поєднання зведення по серцевині, автоматичної оцінки втрат, журналу на 10 000 зварювань, автономного живлення та швидкої термоусадки дозволяє використовувати KL-280E як основний апарат для регулярних монтажних робіт з оптоволокном. Компактні габарити 136 × 134 × 153 мм і вага 1,80 кг з акумулятором спрощують транспортування обладнання між об’єктами, а комплектний кейс захищає апарат і приладдя під час перевезення.
