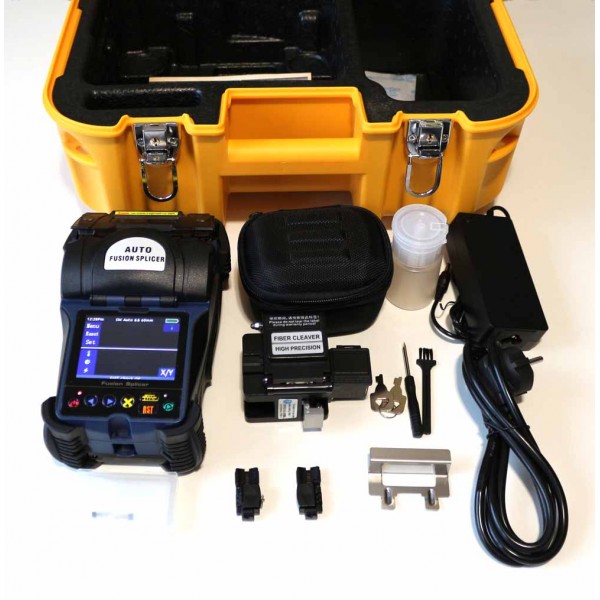

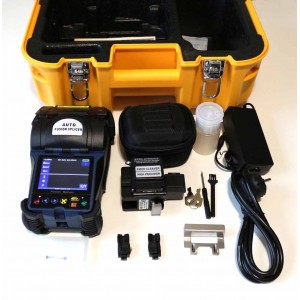

Зварювальний апарат для оптоволокна ST3100G

ST3100G — компактний зварювальний апарат для оптичного волокна з активною V-подібною канавкою. Модель розрахована на точне та швидке з’єднання оптичних волокон і поєднує невеликі габарити, вагу 1,15 кг, сенсорне керування та автоматизовані функції, необхідні для роботи з волоконно-оптичними лініями.

Апарат підтримує одномодові та багатомодові волокна стандартів SM (ITU-T G.652 і G.657), MM (ITU-T G.651), DS (ITU-T G.653) та NZDS (ITU-T G.655). Завдяки широкому набору режимів ST3100G можна використовувати для різних завдань зі зварювання оптичного волокна. Передбачено 41 попередньо встановлений режим зварювання та можливість зберігання до 100 режимів.

Особливості зварювального апарата ST3100G

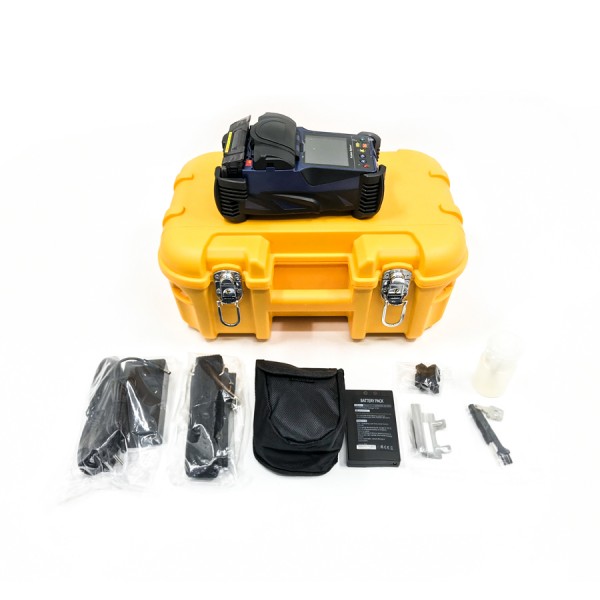

Однією з ключових особливостей ST3100G є компактна конструкція. Апарат має розміри 132 × 205 × 98 мм з урахуванням захисних елементів і важить близько 1,15 кг. Такі параметри роблять його зручним для виїзних робіт, коли обладнання доводиться регулярно переносити між об’єктами.

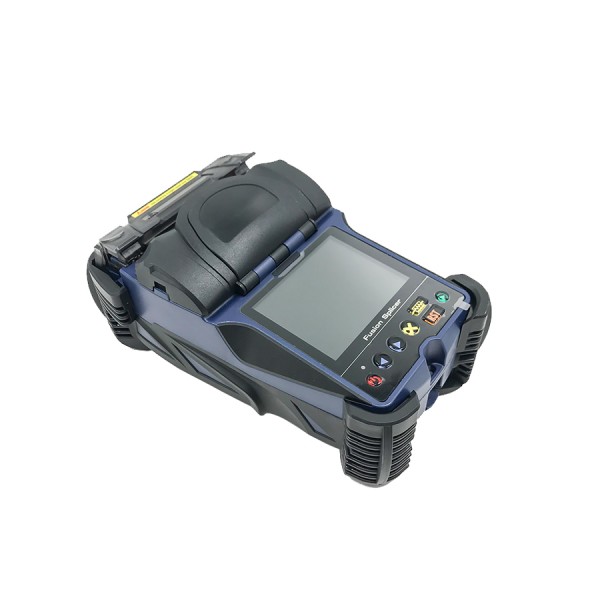

Для контролю положення та якості підготовки волокна використовується 3,5-дюймовий сенсорний дисплей високої роздільної здатності. Система забезпечує перегляд у режимах X, Y, XY та X/Y зі збільшенням до 380×. Керувати апаратом можна як за допомогою сенсорного екрана, так і фізичних кнопок.

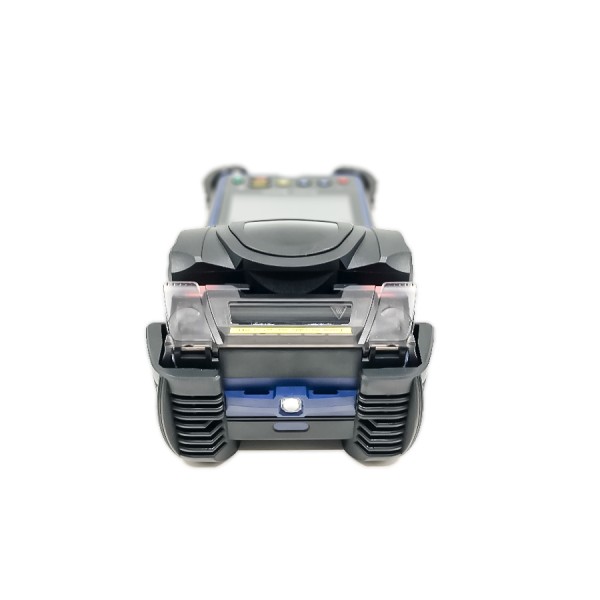

Для роботи за недостатнього освітлення конструкція оснащена двома потужними білими світлодіодами. Підсвічування робочої зони спрощує підготовку та встановлення волокна під час монтажних робіт у темних приміщеннях або у вечірній час.

Швидке зварювання та термоусадження

У швидкому режимі для одномодового волокна час зварювання становить приблизно 6 секунд. Після формування з’єднання апарат може виконувати нагрівання захисної термоусаджувальної гільзи. Швидкий цикл нагрівання займає близько 13 секунд, типовий — приблизно 30 секунд.

Піч підтримує п’ять попередньо встановлених варіантів захисних трубок довжиною 20, 30, 40, 50 і 60 мм. Загалом може зберігатися до 100 режимів нагрівання. Це дає змогу налаштувати процес відповідно до використовуваних захисних гільз.

ST3100G також виконує розрахунок втрат у місці з’єднання. Заявлені типові втрати під час зварювання становлять 0,01–0,05 дБ. Передбачено тест натягу із зусиллям 1,5–2,0 Н, що дає змогу перевірити сформоване з’єднання після завершення процесу.

Робота з різними типами оптичного волокна

Зварювальний апарат ST3100G підтримує роботу з оптичними волокнами SM, MM, DS і NZDS. У характеристиках зазначено діапазон діаметра волокна 0,125–1 мм, а довжина сколу може становити 8–16 мм. Також підтримується кабель діаметром від 0,25 до 3,0 мм.

Наявність попередньо налаштованих програм спрощує вибір параметрів зварювання, а можливість зберігати власні режими корисна під час регулярної роботи з однаковими типами волокна. Загалом пам’ять апарата розрахована на збереження 20 000 останніх результатів і 200 зображень.

Сенсорний дисплей і зручне керування

Кольоровий сенсорний екран діагоналлю 3,5 дюйма дає змогу контролювати процес підготовки та зварювання оптичного волокна безпосередньо на апараті. Збільшення 380× допомагає детально спостерігати за положенням волокон перед формуванням з’єднання.

Користувач може працювати через сенсорний інтерфейс або кнопкову панель. Таке комбіноване керування особливо практичне під час монтажу в польових умовах, де використання сенсорного екрана не завжди є найзручнішим варіантом.

В апараті реалізована автоматична компенсація параметрів залежно від температури та атмосферного тиску. Вона допомагає адаптувати роботу системи до умов навколишнього середовища без необхідності вручну коригувати всі параметри.

Автономне та мережеве живлення

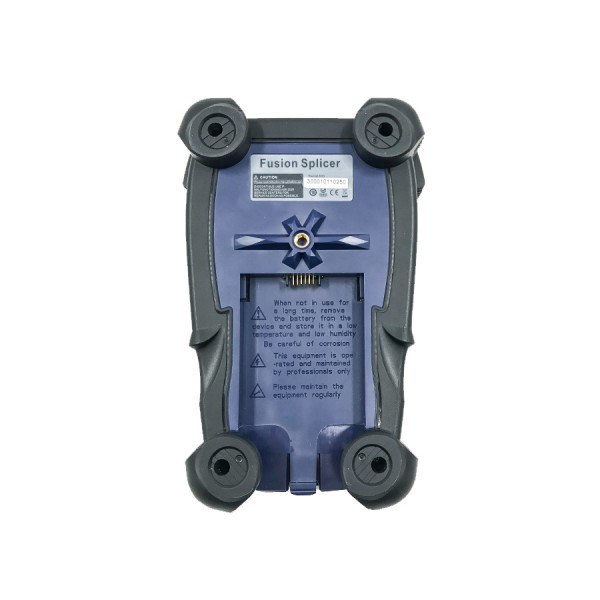

ST3100G може працювати як від мережевого адаптера, так і від вбудованого акумулятора. Підтримується мережеве живлення AC 100–240 В та вхід постійної напруги DC 12–15 В.

Ємність акумулятора становить 2200 мА·год. У характеристиках виробу зазначено типовий ресурс одного заряду до 280 циклів зварювання та нагрівання. Автономне живлення особливо важливе під час роботи на об’єктах, де немає постійного доступу до електромережі.

Ресурс електродів і збереження результатів

Заявлений ресурс електродів становить до 5000 зварювань. У характеристиках також зазначено, що термін їхньої експлуатації можна збільшити завдяки очищенню. Це важливий параметр для спеціалістів, які регулярно виконують значну кількість з’єднань оптичного волокна.

Для обміну даними передбачений інтерфейс USB 2.0. Внутрішня пам’ять зберігає історію результатів виконаних операцій, що полегшує контроль і подальший аналіз роботи.

Захищена конструкція для монтажних робіт

Корпус ST3100G розрахований на експлуатацію в умовах монтажних робіт. У характеристиках моделі заявлена стійкість до пилу, вологи, ударних навантажень і підвищених температур. Робочий температурний діапазон становить від −10 до +50 °C.

Також заявлена можливість роботи за швидкості вітру до 15 м/с, на висоті до 5000 м над рівнем моря та за відносної вологості до 95%. Завдяки цьому апарат орієнтований не лише на стаціонарне використання, а й на виконання робіт безпосередньо на волоконно-оптичних лініях.

Технічні характеристики ST3100G

Для кого підійде ST3100G

Апарат для зварювання оптоволокна ST3100G призначений для спеціалістів, які виконують монтаж, ремонт і обслуговування волоконно-оптичних ліній. Компактний корпус, автономне живлення, сенсорний дисплей, збільшення 380×, швидкий цикл зварювання та підтримка основних типів оптичного волокна роблять модель функціональним інструментом для регулярних монтажних робіт.

ST3100G поєднує автоматизацію процесу з можливістю контролю основних параметрів зварювання. Пам’ять результатів, автоматичне калібрування, тест натягу та налаштовувані режими нагрівання допомагають організувати послідовну роботу з різними типами оптичних волокон і захисних гільз.
