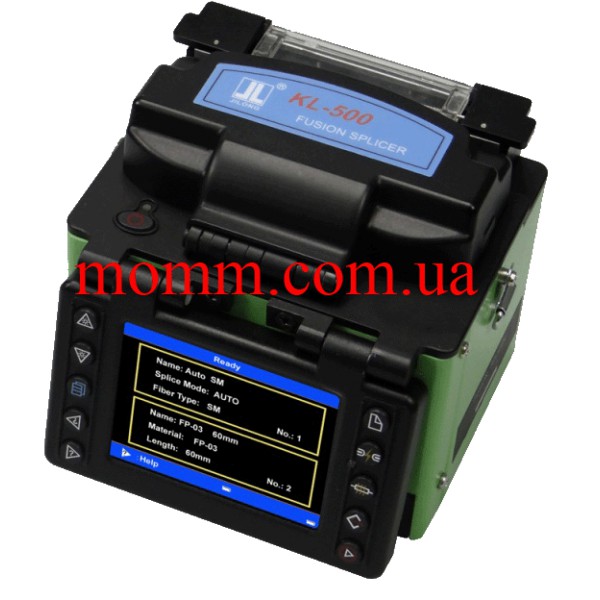

Зварювальний апарат для оптичного волокна Jilong KL-500

Jilong KL-500 — компактний апарат для зварювання оптичних волокон, призначений для монтажу, ремонту та обслуговування волоконно-оптичних ліній зв’язку. Модель орієнтована на роботи у FTTx/FTTH-мережах, під час підключення абонентів, прокладання оптики на об’єктах, сервісного обслуговування та виконання інших монтажних операцій, де потрібне швидке й контрольоване з’єднання волокон. Невеликі габарити та порівняно мала маса роблять KL-500 зручним для виїзних бригад і фахівців, які працюють безпосередньо на об’єкті.

Апарат використовує активне вирівнювання волокон по оболонці та чотиримоторну систему позиціювання. KL-500 підтримує поширені типи волокна SM, MM, DS, NZDS і G.657, тому може застосовуватися для широкого кола телекомунікаційних завдань. У швидкому режимі для одномодового волокна час зварювання становить близько 8 секунд, а швидкий цикл термоусадки для 40-мм захисної гільзи — близько 18 секунд. Фактичний час може залежати від режиму роботи, стану живлення та умов навколишнього середовища.

Особливості Jilong KL-500

• активне вирівнювання оптичних волокон по оболонці;
• чотиримоторна система позиціювання;
• швидке зварювання — приблизно 8 с у режимі SM Quick;
• швидке нагрівання гільзи — приблизно 18 с для 40-мм КДЗС у відповідному режимі;
• підтримка волокон SM, MM, DS, NZDS та G.657;
• змінний універсальний тримач для різних варіантів підготовленого волокна;
• кольоровий дисплей 3,5 дюйма з роздільною здатністю 800 × 480;
• збільшення зображення волокна до 320×;
• оцінювання втрат після зварювання;
• автоматичне калібрування дуги з урахуванням температури й атмосферного тиску;
• автоматичний старт зварювання та нагрівання;
• збереження до 10 000 записів про зварювання та до 2 000 зображень результатів;
• ресурс змінних електродів — близько 5000 розрядів залежно від умов експлуатації;
• USB 2.0 для підключення зовнішніх пристроїв.

Робота з різними типами оптичного волокна

Зварювальний апарат KL-500 підтримує одномодові та багатомодові волокна, а також спеціалізовані типи DS і NZDS. Для одномодового волокна заявлена типова величина втрат на зварному з’єднанні становить 0,03 дБ, для MM — 0,01 дБ, для DS та NZDS — 0,04 дБ, а для G.657 — 0,03 дБ. Такі значення наведені виробником як типові та залежать від якості сколу, чистоти волокна, стану електродів, правильності вибраного режиму й зовнішніх умов.

Підтримується волокно з діаметром оболонки 80–150 мкм та діаметром покриття 100–1000 мкм. Сумісний діапазон кабелю та волокна — 0,25–3,0 мм, зокрема передбачена робота з плоским внутрішнім кабелем. Рекомендована довжина сколу становить 8–16 мм. Завдяки змінному тримачу апарат можна адаптувати до типових монтажних операцій з голим волокном, пігтейлами, патчкордами та FTTH-кабелем.

Контроль зварювання та зображення волокна

Для візуального контролю в KL-500 встановлено 3,5-дюймовий кольоровий дисплей високої роздільної здатності 800 × 480 пікселів. Система дає змогу переглядати волокна у площинах X і Y та використовувати режими X, Y, XY або X/Y. Максимальне збільшення зображення становить 320×, що допомагає оператору контролювати положення підготовлених торців перед зварюванням і оцінювати якість виконаної операції.

Після формування стику апарат підтримує оцінювання втрат, а також випробування з’єднання на розтяг зусиллям 1,96–2,25 Н. Пам’ять розрахована на збереження останніх 10 000 записів результатів зварювання і до 2 000 зображень. Це зручно під час серійних монтажних робіт, коли необхідно перевіряти виконані операції та вести контроль результатів без ручного записування кожного стику.

Швидке зварювання та термоусадження

У режимі SM Quick типовий час зварювання становить близько 8 секунд, а середній час у стандартному режимі для одномодового волокна — близько 10 секунд. Після зварювання місце стику можна одразу захистити КДЗС у вбудованому нагрівачі. Підтримуються захисні гільзи довжиною 20, 30, 40, 50 і 60 мм. Для 40-мм гільзи на волокні G.652 250 мкм у швидкому режимі заявлений час нагрівання близько 18 секунд. Тривалість нагріву регулюється та може змінюватися залежно від обраної програми, стану живлення й температури навколишнього середовища.

У пам’яті апарата передбачено до 128 режимів зварювання та до 32 програм нагрівання. Це дозволяє налаштовувати роботу під різні типи волокна та захисних гільз, а під час повторюваних операцій використовувати вже підготовлені параметри. Автоматичний старт зварювання і нагрівання скорочує кількість ручних дій оператора та робить робочий цикл послідовним.

Автоматичне калібрування дуги

Стабільність електричної дуги має безпосередній вплив на якість зварного з’єднання, особливо під час роботи на різній висоті або за помітних змін температури. KL-500 підтримує автоматичне калібрування дуги з урахуванням атмосферного тиску й температури. Така функція допомагає адаптувати параметри розряду до поточних умов і зменшує потребу в постійному ручному коригуванні налаштувань.

Ресурс електродів заявлений на рівні приблизно 5000 дугових розрядів. Електроди є змінними та можуть демонтуватися без складного інструменту. Реальний ресурс залежить від інтенсивності використання, чистоти робочої зони, умов експлуатації та якості обслуговування апарата. Якщо після значної кількості циклів зростають втрати або погіршується стабільність дуги, стан електродів слід перевірити.

Конструкція для виїзних робіт

Jilong KL-500 має корпус розміром 125 × 105 × 113 мм. Маса основного блока становить приблизно 1,15 кг без акумулятора та 1,45 кг з акумулятором. Завдяки таким параметрам апарат не займає багато місця в комплекті монтажника й підходить для робіт у телекомунікаційних шафах, розподільчих вузлах, приватних будинках, офісах та інших місцях, де повнорозмірне обладнання менш зручне.

Виробник передбачає експлуатацію KL-500 на висоті до 5000 м, за відносної вологості до 95 %, температури від -20 до +50 °C та швидкості вітру до 15 м/с. Температурний діапазон зберігання — від -20 до +60 °C. Ці параметри важливі для монтажних бригад, які виконують роботи не лише в приміщенні, а й на зовнішніх ділянках волоконно-оптичних мереж.

Живлення та підключення

KL-500 може працювати від мережевого адаптера з вхідною напругою AC 100–240 В, а діапазон постійної напруги живлення апарата становить DC 9–14 В. Така схема дозволяє використовувати пристрій як у стаціонарних умовах, так і під час виїзного монтажу. Для обміну даними передбачений порт USB 2.0.

Для моделі KL-500 у різних ревізіях виробника зустрічаються акумулятори різної ємності, тому при виборі конкретного апарата доцільно орієнтуватися на маркування батареї та комплектацію саме постачуваної версії. На тривалість автономної роботи також впливають температура, частота використання нагрівача, стан акумулятора та вибрані режими.

Технічні характеристики Jilong KL-500

Для яких робіт підходить KL-500

Зварювальний апарат Jilong KL-500 розрахований насамперед на монтаж та обслуговування FTTx-інфраструктури. Він може використовуватися для абонентських підключень FTTH, ремонту пошкоджених ділянок оптичного кабелю, роботи з пігтейлами й патчкордами, монтажу телекомунікаційних ліній, систем відеоспостереження та інших мереж, у яких застосовується оптичне волокно. Підтримка кількох типів волокна й різних довжин захисних гільз дозволяє використовувати один апарат для типових сервісних і монтажних завдань.
