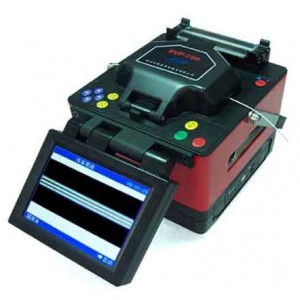

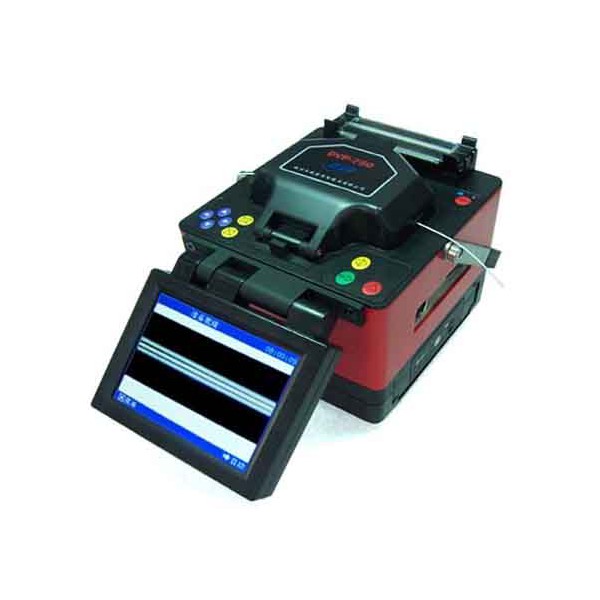

Зварювальний апарат для оптоволокна DVP-760

DVP-760 — автоматичний зварювальний апарат для з’єднання оптичних волокон, призначений для монтажу, обслуговування та ремонту волоконно-оптичних ліній зв’язку. Модель поєднує компактний корпус, автоматизований процес зварювання та можливість роботи з різними типами оптичного волокна. Апарат може використовуватися під час побудови магістральних і локальних ВОЛЗ, підключення абонентів у мережах FTTH, підготовки пігтейлів і патч-кордів, а також під час сервісних робіт, де потрібне точне та стабільне з’єднання волокон.

Однією з важливих особливостей DVP-760 є можливість працювати не лише зі стандартним зачищеним волокном, а й із різними монтажними форматами. Змінні тримачі дають змогу адаптувати апарат до конкретного завдання, зокрема до роботи з FTTH-кабелем, пігтейлами, патч-кордами та волокнами, що використовуються з оптичними конекторами LC, FC і SC. Це робить модель практичним рішенням для фахівців, які виконують різні види зварювальних робіт і не хочуть обмежуватися одним типом кабелю або способом підготовки волокна.

Призначення DVP-760

Зварювальний апарат DVP-760 використовується для формування постійного з’єднання між підготовленими кінцями оптичних волокон методом електродугового зварювання. Перед виконанням операції волокно очищають від захисного покриття, готують за допомогою прецизійного сколювача, встановлюють у тримачі та розміщують у робочій зоні апарата. Подальші етапи суміщення й зварювання виконуються автоматично відповідно до вибраної програми.

Модель розрахована на роботу з поширеними типами волокон, серед яких одномодові та багатомодові волокна, а також DS і NZ-DS. Така сумісність дозволяє застосовувати DVP-760 у телекомунікаційних мережах різного призначення. Для монтажника це означає можливість використовувати один апарат для значної частини типових завдань під час прокладання, модернізації та відновлення оптичних ліній.

Автоматизоване зварювання оптичного волокна

DVP-760 орієнтований на автоматизовану роботу. Після правильної підготовки та встановлення волокон апарат виконує основні операції з їх позиціонування та зварювання, зменшуючи кількість ручних дій оператора. Автоматизація особливо корисна під час серійного монтажу, коли потрібно виконати велику кількість однотипних з’єднань із передбачуваним результатом.

Для контролю процесу використовується кольоровий LCD-дисплей, на якому оператор може спостерігати за положенням волокон і перебігом операції. Система самодіагностики допомагає перевірити робочий стан апарата перед виконанням зварювання. Передбачена також функція паузи, яка може бути корисною під час налаштування, навчання або виконання нестандартних робіт, коли оператору потрібно детальніше контролювати окремі етапи процесу.

Якість з’єднання та контроль результату

Для зварювального апарата ключове значення має не лише швидкість виконання операції, а й стабільність отриманого з’єднання. Для DVP-760 заявлені середні втрати на зварному з’єднанні близько 0,02 дБ для одномодового волокна та 0,01 дБ для багатомодового. Для DS і NZ-DS волокон значення залежить від конкретного типу та режиму роботи. Поворотні втрати заявлені на рівні не менше 60 дБ.

Після зварювання з’єднання може перевірятися механічним тестом із зусиллям 2 Н. Такий контроль допомагає переконатися, що сформований стик витримує стандартне навантаження перед подальшим захистом термоусаджувальною гільзою та укладанням волокна в касету або муфту.

Робота з термоусаджувальними гільзами

Після зварювання місце з’єднання необхідно механічно захистити. DVP-760 підтримує роботу із захисними термоусаджувальними гільзами поширених розмірів 20, 40 і 60 мм. Після розміщення зварного стику в гільзі її встановлюють у термонагрівач, де захисний елемент усаджується навколо волокна та армувального стрижня. Такий спосіб захисту використовується під час монтажу оптичних муфт, кросів, боксів та іншого обладнання ВОЛЗ.

Компактний корпус для польових робіт

DVP-760 створений як переносний апарат, тому його конструкція підходить для роботи не лише в майстерні, а й безпосередньо на об’єкті. Компактні габарити та маса близько 1,95 кг разом з акумулятором спрощують транспортування між робочими точками. Корпус має захисні гумові елементи, які знижують ризик пошкодження під час повсякденної експлуатації та перенесення обладнання.

Можливість автономного живлення особливо важлива під час монтажу в під’їздах, технічних приміщеннях, кабельних колодязях, на вузлах зв’язку або в інших місцях, де доступ до стаціонарної електромережі обмежений. Для живлення від мережі використовується адаптер, розрахований на широкий діапазон вхідної напруги 85–260 В. Вбудований акумулятор має номінальні параметри 12 В, 6 А·год.

USB-інтерфейс і збереження результатів

DVP-760 оснащений USB-інтерфейсом, який використовується для обміну даними та оновлення програмного забезпечення. Для сервісної організації або монтажної бригади це корисно тим, що результати виконаних операцій можна зберігати та надалі використовувати для контролю робіт або технічного обліку.

Робота з FTTH, патч-кордами та пігтейлами

Окрема перевага DVP-760 — орієнтація на монтажні задачі, пов’язані з абонентськими оптичними мережами. У комплекті передбачені тримачі та інструменти, що дозволяють готувати й зварювати FTTH-кабель, а також працювати з волокнами для пігтейлів і патч-кордів. Підтримується робота з монтажними рішеннями на базі конекторів LC, FC та SC.

Комплектація зварювального апарата DVP-760

Комплектація DVP-760 підібрана так, щоб після підготовки обладнання користувач мав основні інструменти для виконання типових операцій зі зварювання оптоволокна. До комплекту входять:

• зварювальний апарат DVP-760;
• набір змінних тримачів для волокна;
• прецизійний сколювач;
• стрипер для зачищення оптичного волокна;
• стрипер для оброблення FTTH-кабелю;
• комплект запасних електродів;
• акумуляторна батарея;
• зарядний пристрій і кабель живлення;
• мережевий адаптер;
• лоток для охолодження термоусаджених з’єднань;
• щіточка для догляду за робочою зоною;
• сумка або транспортне оснащення для перенесення апарата;
• інструкція з експлуатації.

Наявність сколювача та двох типів стриперів важлива для польової роботи: оператор може виконати основні етапи підготовки волокна без необхідності окремо комплектувати набір базовими інструментами. Запасні електроди призначені для планової заміни після вироблення ресурсу встановленої пари.

Основні особливості DVP-760

• автоматизоване електродугове зварювання оптичних волокон;
• робота з одномодовими, багатомодовими, DS і NZ-DS волокнами;
• підтримка зачищеного волокна, FTTH-кабелю, пігтейлів і патч-кордів;
• можливість роботи з волокнами для рішень на базі конекторів LC, FC і SC;
• кольоровий LCD-дисплей для контролю процесу;
• система перевірки робочого стану апарата;
• USB-інтерфейс для передачі даних та оновлення програмного забезпечення;
• автономна робота від вбудованого акумулятора;
• компактний корпус із захисними гумовими елементами;
• механічний тест зварного з’єднання із зусиллям 2 Н;
• підтримка термозахисних гільз довжиною 20, 40 і 60 мм;
• набір інструментів і змінних тримачів у стандартній комплектації.

Для кого підходить DVP-760

Зварювальний апарат DVP-760 може використовуватися монтажними бригадами операторів зв’язку, інтернет-провайдерами, сервісними компаніями, системними інтеграторами та фахівцями, які займаються будівництвом і ремонтом волоконно-оптичних мереж. Модель підходить як для стаціонарних робіт у технічному приміщенні, так і для виїзного монтажу, де важливі компактність, автономне живлення та можливість швидко перейти від підготовки волокна до зварювання й термозахисту стику.

Під час вибору зварювального апарата важливо враховувати типи волокон і кабелів, з якими доведеться працювати, необхідність автономної роботи, формат тримачів і доступність витратних матеріалів. DVP-760 розрахований на широкий спектр типових монтажних операцій у ВОЛЗ та FTTH і дозволяє виконувати підготовку, зварювання та захист оптичного стику за допомогою одного комплекту обладнання.
