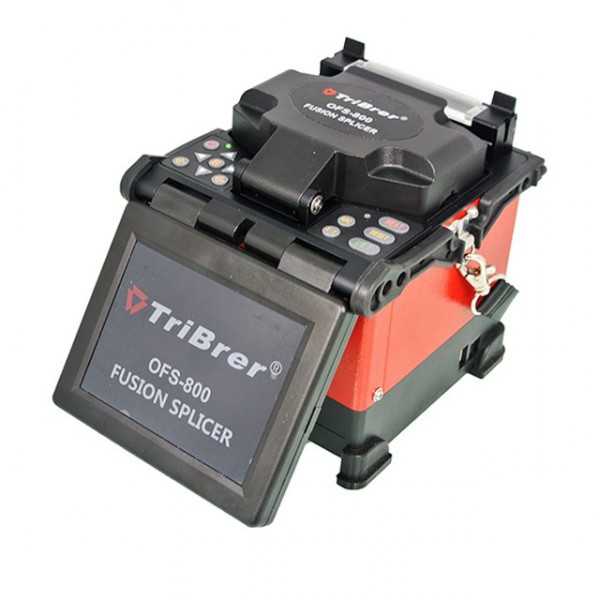

Зварювальний апарат для оптоволокна OFS-800

OFS-800 — апарат для термічного зварювання оптичних волокон із вирівнюванням по серцевині. Модель призначена для з’єднання волокон у волоконно-оптичних лініях зв’язку та підтримує роботу з типами волокна SM, MM, NZ-DS і EDF. Поєднання швидкого циклу зварювання, автоматичних і ручних режимів, збільшеного кольорового дисплея та вбудованої пам’яті робить OFS-800 зручним інструментом для виконання монтажних і сервісних робіт з оптоволокном.

Під час термічного зрощування підготовлені кінці двох оптичних волокон вирівнюються та з’єднуються під дією тепла. Основне завдання такого процесу — отримати якісний стик, через який оптичний сигнал проходитиме з мінімальними втратами. У OFS-800 для суміщення використовується метод вирівнювання по серцевині, а спостереження за волокнами доступне одночасно по осях X і Y.

Основні особливості OFS-800

Апарат оснащений великим кольоровим РК-дисплеєм високої роздільної здатності з діагоналлю 12,7 см. На екрані можна контролювати положення волокон по двох осях. Передбачено 200-кратне збільшення під час одночасного перегляду X та Y, а для окремого перегляду по осі X або Y — 300-кратне збільшення. Такий формат візуального контролю допомагає оператору оцінювати розташування волокон без перемикання між окремими екранами під час стандартних операцій.

Типовий час зварювання для стандартного одномодового волокна SM становить 8 секунд. Після зрощування захисна термоусаджувальна гільза нагрівається приблизно за 30 секунд. Завдяки короткому циклу основних операцій OFS-800 підходить для послідовного виконання значної кількості з’єднань у межах монтажних робіт.

Вирівнювання по серцевині та контроль стику

Метод суміщення по серцевині є однією з ключових характеристик OFS-800. Перед зварюванням апарат вирівнює волокна відносно їхніх серцевин, після чого виконується термічне зрощування. За заявленими характеристиками середні втрати на стику становлять 0,02 дБ для SM, 0,01 дБ для MM, 0,04 дБ для NZDS та 0,04 дБ для EDF. Конкретний результат залежить від типу волокна, його підготовки та умов виконання роботи, тому зазначені значення слід розглядати як заявлені середні характеристики апарата.

Автономна робота та ресурс електродів

OFS-800 комплектується літій-іонною батареєю BTR-800. Типовий ресурс автономної роботи заявлений на рівні 200 циклів «зварювання + нагрівання». Це дає можливість виконувати роботи без постійного підключення апарата до мережі, коли використовується заряджена штатна батарея.

Ресурс електродів становить до 2500 зрощувань. У комплекті постачаються запасні електроди ELCT-800, тому необхідний для їх заміни комплект уже передбачений поставкою. Живлення від мережі здійснюється через адаптер із вхідною напругою AC 100–240 В, частотою 50/60 Гц і вихідними параметрами DC 13,5 В / 4,5 А.

Пам’ять результатів і робота з даними

Вбудована пам’ять OFS-800 дозволяє зберігати до 8000 результатів зварювання. Такий обсяг корисний під час серійного виконання з’єднань, коли потрібно мати доступ до історії проведених операцій. Наявність пам’яті спрощує контроль виконаних зварювань без необхідності одразу фіксувати кожен результат окремо.

Конструкція та умови експлуатації

Корпус OFS-800 розрахований на використання в умовах, де обладнання може контактувати з пилом і вологою. В описі моделі зазначено підвищену міцність, пиловологозахищене виконання та застосування технології, спрямованої на підвищення стійкості до вітру й пилу. При цьому конкретний клас IP для моделі не вказаний, тому під час експлуатації слід орієнтуватися на зазначені виробником умови роботи.

Робочий температурний діапазон становить від -10 до +50 °C, допустима відносна вологість — від 0 до 95%, а робоча висота — від 0 до 5000 м. Габарити апарата становлять 155 × 158 × 135 мм, маса — 1,98 кг. Такі параметри дозволяють використовувати OFS-800 як переносний зварювальний апарат у складі комплекту для робіт із волоконно-оптичними лініями.

Технічні характеристики OFS-800

Комплектація

• Сколювач оптоволокна CLV-200B — 1 шт.
• Стрипер для оптоволокна TK-3 — 1 шт.
• Адаптер AC ADC-800 — 1 шт.
• Батарея BTR-800 — 1 шт.
• Зарядний пристрій ACC-800 — 1 шт.
• Запасні електроди ELCT-800 — 1 шт.
• Охолоджувальний лоток FCT-800 — 1 шт.
• Компакт-диск з інструкцією M800 — 1 шт.
• Переносний кейс CC-800 — 1 шт.

OFS-800 — функціональний зварювальний апарат для оптоволокна з підтримкою SM, MM, NZ-DS та EDF, вирівнюванням по серцевині, трьома режимами зварювання й автономним живленням. Модель поєднує засоби візуального контролю, швидкий цикл зрощування та нагрівання, збереження результатів і комплект аксесуарів для роботи з оптичним волокном.
