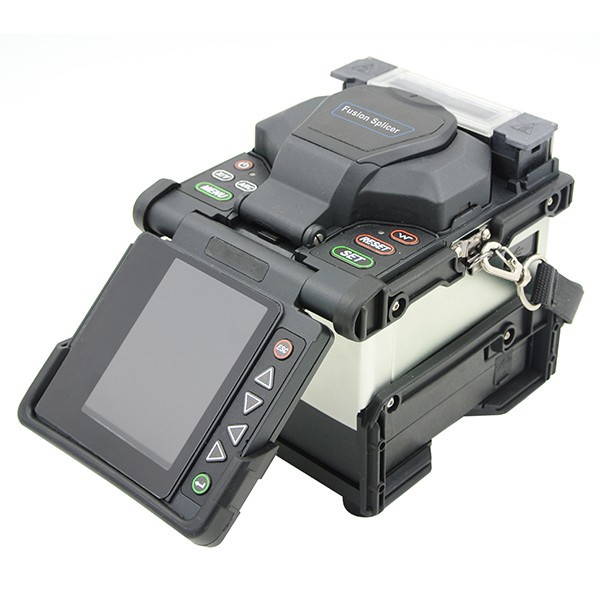

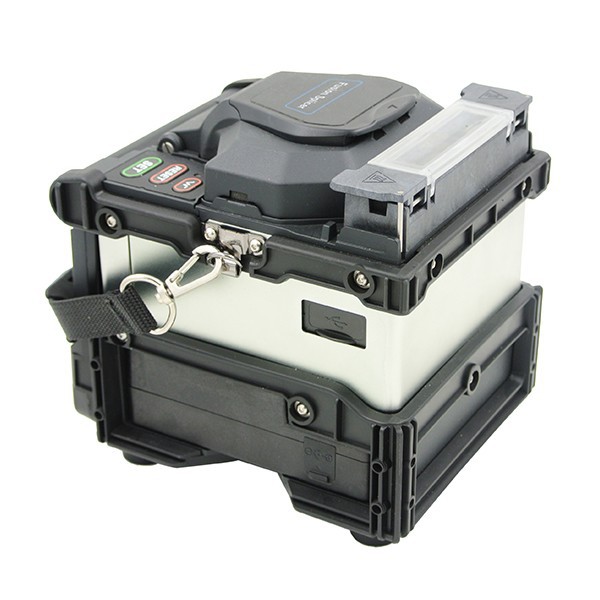

Зварювальний апарат для оптоволокна OFS-3000

OFS-3000 — зварювальний апарат для оптичного волокна, призначений для термічного зрощування волокон із точним суміщенням серцевин. Модель працює з волокнами SM, MM, NZ-DS та EDF і поєднує компактні габарити, автоматичні та ручні режими зварювання, кольоровий РК-дисплей і систему з шістьма двигунами. За розмірами апарат порівнюється з Fujikura FSM-60S, що робить OFS-3000 компактним рішенням для виконання робіт із волоконно-оптичними лініями.

Під час зварювання два підготовлені кінці оптичного волокна зводяться, вирівнюються та з’єднуються під дією тепла. Основне завдання такого процесу — сформувати місце стику з мінімальними оптичними втратами та знизити небажане розсіювання або відбиття сигналу. Саме тому точність позиціонування волокон є одним із ключових параметрів зварювального апарата. В OFS-3000 використовується метод суміщення серцевин, а контроль волокон виконується по осях X і Y зі збільшенням у 310 разів.

Особливості зварювального апарата OFS-3000

OFS-3000 оснащений шестимоторною системою, яка використовується для зрощування волокон методом суміщення серцевин. Така конструкція дає змогу апарату виконувати позиціонування підготовлених волокон перед зварюванням і контролювати їх розташування на екрані. Для візуального спостереження передбачений кольоровий РК-дисплей високої роздільної здатності з діагоналлю 9,4 см.

Типовий час зварювання становить 9 секунд для стандартного одномодового волокна SM. Після зрощування місце стику можна захистити термоусаджувальною гільзою. Час нагрівання регулюється в діапазоні від 10 до 250 секунд, а типовий робочий інтервал становить 30–60 секунд. Такий діапазон дає змогу налаштовувати цикл нагрівання відповідно до застосовуваної захисної втулки та обраного режиму роботи.

Апарат підтримує автоматичний і ручний режими зрощування. Це дозволяє використовувати автоматизований цикл у стандартних ситуаціях або переходити до ручного керування, коли необхідний додатковий контроль параметрів процесу. Для збереження робочих даних OFS-3000 має пам’ять на 8000 результатів зварювання, що зручно під час виконання значного обсягу однотипних операцій та подальшого перегляду збережених результатів.

Робота з різними типами оптичного волокна

Зварювальний апарат OFS-3000 підтримує чотири типи робочого оптичного волокна: SM, MM, NZ-DS та EDF. Для кожного типу зазначені середні втрати на стику. Для одномодового волокна SM цей показник становить 0,02 дБ, для багатомодового MM — 0,01 дБ, для NZDS — 0,04 дБ, для EDF — 0,04 дБ. Ці значення характеризують заявлені середні оптичні втрати в місці з’єднання за відповідного типу волокна.

Наявність окремих програм зрощування дає змогу налаштовувати апарат для різних робочих сценаріїв. OFS-3000 підтримує 50 груп програм зварювання. Під час контролю готового з’єднання передбачене стандартне випробування на розрив із зусиллям 2,0 Н, що відповідає 200 гс.

Швидкість циклу та ресурс роботи

Для майстра, який виконує багато послідовних з’єднань, важливі не лише точність, а й тривалість одного робочого циклу. OFS-3000 виконує типове зварювання стандартного SM-волокна приблизно за 9 секунд. Після цього нагрівання захисної гільзи зазвичай займає 30–60 секунд, при цьому доступне регулювання від 10 до 250 секунд.

Від акумулятора апарат розрахований максимум на 200 циклів зварювання та нагрівання. Це значення стосується повного циклу, який включає як саме зрощування волокна, так і подальший нагрів захисної втулки. Ресурс електродів заявлений на рівні 2500 зварювань, після чого їх можна замінити. У комплект постачання вже входить один комплект запасних електродів.

Дисплей, контроль волокон і збереження результатів

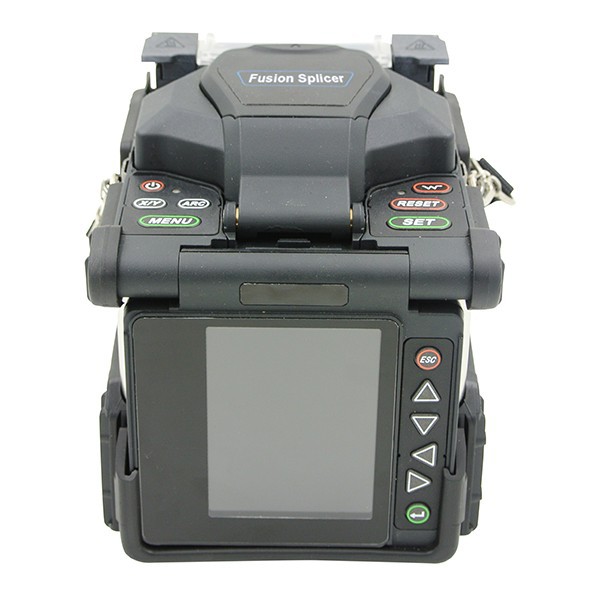

Кольоровий РК-дисплей з діагоналлю 9,4 см використовується для перегляду волокон і контролю процесу зварювання. Волокна можна спостерігати по осях X та Y зі збільшенням у 310 разів. Такий формат відображення допомагає контролювати положення волокон перед зрощуванням та оцінювати результат виконаної операції без використання окремого зовнішнього монітора.

Пам’ять апарата розрахована на 8000 результатів зварювання. Ця функція корисна для систематизації виконаних операцій і перегляду накопичених даних без необхідності фіксувати кожен результат окремо вручну. У поєднанні з 50 групами програм зрощування це робить OFS-3000 зручним для повторюваних робіт із різними налаштуваннями.

Захист і умови експлуатації

OFS-3000 має підвищену міцність, а його конструкція є пило- та вологонепроникною. Робочий температурний діапазон становить від -10 до +50 °C. Допустима відносна вологість — від 0 до 95%, а висота експлуатації — від 0 до 5000 м. Ці параметри визначають заявлені умови, у межах яких може використовуватися апарат.

Габарити OFS-3000 становлять 135 × 160 × 150 мм, маса — 2,2 кг. Компактний корпус спрощує розміщення обладнання під час роботи та транспортування. Для перенесення і зберігання в комплекті передбачений кейс, у якому можна розмістити сам зварювальний апарат та комплектні аксесуари.

Живлення OFS-3000

Для живлення використовується адаптер AC/DC. Його вхідні параметри становлять AC 100–240 В, а вихідні — DC 13,5 В / 4,0 А. У комплект також входять акумулятор і кабель живлення AC. За заявленими характеристиками акумулятор забезпечує до 200 циклів зварювання та нагрівання, що дозволяє виконувати серію операцій без постійного підключення апарата до мережевого адаптера.

Робота із захисними втулками

Після зварювання оптичного волокна місце стику потребує механічного захисту. OFS-3000 підтримує роботу із захисними втулками довжиною 20, 40 і 60 мм. Для термоусадження використовується вбудований нагрівальний цикл із регульованим часом 10–250 секунд. У комплекті постачання також передбачений охолоджувальний лоток, на який можна розмістити захищене з’єднання після завершення нагрівання.

Технічні характеристики OFS-3000

Комплектація

• зварювальний апарат OFS-3000 — 1 шт.;
• сколювач оптоволокна — 1 шт.;
• стрипер для оптоволокна — 1 шт.;
• адаптер AC/DC — 1 шт.;
• акумулятор — 1 шт.;
• кабель живлення AC — 1 шт.;
• запасні електроди — 1 шт.;
• охолоджувальний лоток — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• переносний кейс — 1 шт.

Що важливо врахувати під час вибору OFS-3000

OFS-3000 орієнтований на зварювання оптичних волокон із вирівнюванням по серцевині. Під час вибору варто враховувати сумісність із потрібним типом волокна, заявлені втрати на стику, швидкість циклу, ресурс електродів, ємність пам’яті та умови експлуатації. Для цієї моделі заявлена підтримка SM, MM, NZ-DS і EDF, 50 груп програм зрощування та можливість зберігати до 8000 результатів.

Для автономної роботи важливим параметром є ресурс батареї — максимум 200 циклів зварювання та нагрівання. Якщо робота передбачає велику кількість послідовних стиків, слід також враховувати ресурс електродів у 2500 зварювань. Наявність запасних електродів у комплекті дозволяє мати змінний комплект без окремого придбання на старті роботи з апаратом.

OFS-3000 поєднує компактні розміри 135 × 160 × 150 мм із функціоналом для повного циклу підготовки та зрощування волокна. У комплекті вже є сколювач, стрипер, адаптер живлення, акумулятор, запасні електроди, охолоджувальний лоток і переносний кейс. Це дає змогу отримати не лише сам зварювальний апарат, а й основні комплектні інструменти та аксесуари, зазначені в комплектації.
