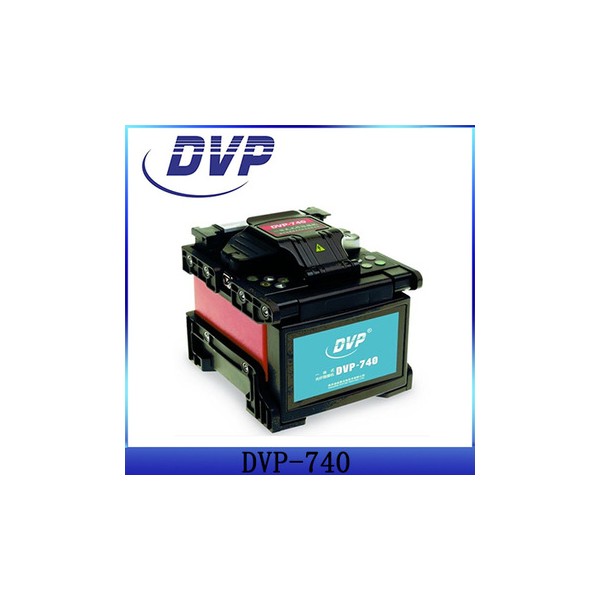

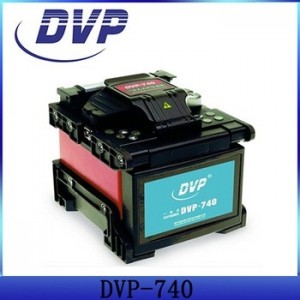

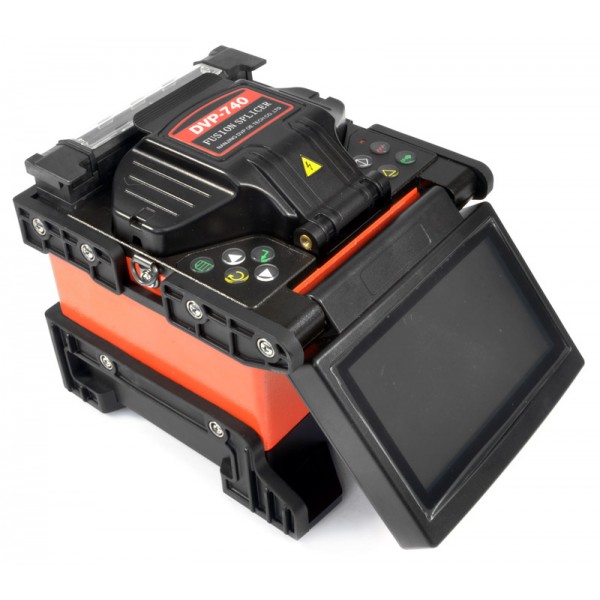

Зварювальний апарат для оптоволокна DVP-740

DVP-740 — компактний зварювальний апарат для оптоволокна, призначений для роботи з волоконно-оптичними лініями зв’язку. Модель прийшла на зміну DVP-730: у DVP-740 зменшено габарити та вагу, а також покращено ергономіку. Завдяки цьому обладнання зручніше використовувати під час монтажних, сервісних і вимірювальних робіт, де важливі мобільність, автономність і можливість виконувати послідовні зварювання оптичних волокон.

Апарат працює в повністю автоматичному режимі, оснащений кольоровим РК-монітором, функцією SYSTEM TEST, пам’яттю для 8000 груп результатів зрощування та інтерфейсами USB і DC. Внутрішній акумулятор 12 В, 6 А·год забезпечує до 120 циклів безперервного зрощування та нагрівання. DVP-740 підтримує роботу з волокнами SM, MM, DS, NZ-DS (G655) та EDF, тому може застосовуватися для різних завдань, пов’язаних із монтажем і обслуговуванням ВОЛЗ.

Основні особливості DVP-740

Однією з ключових особливостей DVP-740 є повністю автоматична робота. Такий формат спрощує виконання стандартних операцій під час зварювання оптичного волокна та допомагає оператору зосередитися на правильній підготовці волокон і контролі результату. Для перевірки робочого стану передбачена функція SYSTEM TEST, яка використовується для забезпечення належного робочого стану апарата.

Кольоровий РК-монітор дає змогу працювати з меню та контролювати процес зварювання без підключення зовнішнього дисплея. Окремо передбачена функція паузи, яку виробник позиціонує як зручну для наукових досліджень. Це розширює можливості використання апарата в ситуаціях, коли потрібно зупинити виконання операції на певному етапі для спостереження або контролю.

Вбудована пам’ять розрахована на 8000 груп результатів зрощування. Такий обсяг дає можливість зберігати значну кількість даних без необхідності очищати пам’ять після невеликої серії робіт. Для підключення зовнішніх пристроїв і живлення передбачені інтерфейси USB та DC.

Підтримувані типи оптичного волокна

Зварювальний апарат DVP-740 підтримує кілька типів волокна: SM, MM, DS, NZ-DS (G655) та EDF. Це дозволяє використовувати одну модель для роботи з різними типами оптичних волокон без обмеження лише одним стандартним варіантом. Під час вибору режиму важливо враховувати конкретний тип волокна та застосовувати відповідну програму зварювання.

Довжина сколювання волокна для DVP-740 становить від 8 до 22 мм. Цей параметр потрібно враховувати під час підготовки волокна перед встановленням у зварювальний апарат. Коректне сколювання та підготовка торців мають важливе значення для подальшого виконання зрощування відповідно до робочого режиму обладнання.

Втрати під час зрощування

Для різних типів оптичного волокна заявлені різні середні втрати під час зрощування. Для одномодового волокна SM середнє значення становить 0,02 дБ, для багатомодового MM — 0,01 дБ. Для волокон DS і NZDS заявлено по 0,04 дБ. Під час експлуатації ці значення дають змогу орієнтуватися в характеристиках зварювального апарата для відповідного типу волокна.

Зворотні втрати становлять ≥60 дБ. Також апарат підтримує стандартне випробування на розтягнення із зусиллям 2,0 N (200 gf). Перевірка на розтягнення використовується після зрощування для механічного контролю з’єднання в межах передбаченого режиму роботи.

Програми зварювання та налаштування

У DVP-740 передбачено 15 груп попередньо встановлених програм Splice та одну групу ручних налаштувань. Готові програми спрощують вибір типових режимів, а ручна група дає змогу використовувати власні параметри там, де це потрібно оператору. Поєднання автоматичної роботи та окремої групи ручних налаштувань робить апарат придатним як для типових монтажних операцій, так і для завдань, у яких потрібен додатковий контроль параметрів.

Меню підтримує англійську, китайську, корейську, російську, іспанську, португальську, німецьку та французьку мови. Наявність кількох мов інтерфейсу полегшує налаштування приладу для різних користувачів і робочих середовищ.

Автономна робота та живлення

Для роботи від мережі DVP-740 використовує адаптер змінного струму. Діапазон вхідної напруги становить 85–260 В, що забезпечує широкий допустимий діапазон живлення від мережі. Усередині апарата встановлена батарея 12 В ємністю 6 А·год.

Повного заряду внутрішнього акумулятора вистачає до 120 циклів безперервного зрощування та нагрівання. Автономне живлення особливо важливе під час робіт на об’єктах, де доступ до стаціонарної електромережі обмежений або незручний. При цьому заявлена кількість циклів стосується саме поєднання операцій зрощування та нагрівання.

Умови експлуатації

Робочий температурний діапазон DVP-740 становить від -25 до +50 °C. Допустима відносна вологість — від 0 до 95 %. Такі параметри потрібно враховувати під час планування робіт і зберігання обладнання на об’єкті. Експлуатація апарата має виконуватися в межах зазначених умов навколишнього середовища.

Компактні розміри корпусу становлять 14 × 12 × 14 см, а вага — 1,95 кг. Порівняно з попередньою моделлю DVP-730 виробник зменшив габарити та вагу і покращив ергономіку. Це робить DVP-740 зручнішим для транспортування разом з іншими інструментами та обладнанням, які використовуються під час монтажу ВОЛЗ.

Захист місця зварювання

DVP-740 розрахований на роботу із захисними гільзами довжиною 20, 40 і 60 мм. Наявність трьох підтримуваних розмірів дає змогу підібрати гільзу відповідно до конкретного монтажного завдання та застосовуваних матеріалів. Після зварювання волокна захисна гільза використовується для захисту зони зрощування.

Для яких завдань підходить DVP-740

Зварювальний апарат для оптоволокна DVP-740 орієнтований на роботи з волоконно-оптичними лініями зв’язку, де потрібно виконувати зрощування підтримуваних типів волокна та контролювати результати. Компактний корпус і автономне живлення зручні для виїзних робіт, а пам’ять на 8000 груп результатів — для серійних операцій і подальшого контролю виконаних зрощувань.

Модель може бути корисною монтажникам ВОЛЗ, сервісним спеціалістам та іншим користувачам, які працюють з оптичним волокном. Підтримка SM, MM, DS, NZ-DS (G655) та EDF, попередньо встановлені програми Splice, ручна група налаштувань і можливість роботи від акумулятора дозволяють адаптувати апарат до різних робочих сценаріїв без зміни основного обладнання.

Технічні характеристики DVP-740

• Типи волокна: SM, MM, DS, NZ-DS (G655), EDF.
• Довжина сколювання волокна: 8–22 мм.
• Середні втрати під час зрощування: 0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS).
• Зворотні втрати: ≥60 дБ.
• Випробування на розтягнення: 2,0 N (200 gf), стандарт.
• Довжина захисної гільзи: 20 мм, 40 мм, 60 мм.
• Програми Splice: 15 груп попередньо встановлених програм і 1 група ручних налаштувань.
• Мови меню: англійська, китайська, корейська, російська, іспанська, португальська, німецька, французька.
• Робоча температура: від -25 до +50 °C.
• Відносна вологість: 0–95 %.
• Живлення: адаптер змінного струму.
• Вхідна напруга: 85–260 В.
• Внутрішня батарея: 12 В, 6 А·год.
• Автономність: до 120 циклів безперервного зрощування та нагрівання.
• Інтерфейси: USB, DC.
• Пам’ять: 8000 груп результатів зрощування.
• Дисплей: кольоровий РК-монітор.
• Розміри: 14 × 12 × 14 см.
• Вага: 1,95 кг.

Чому варто звернути увагу на DVP-740

DVP-740 є компактним апаратом для зварювання оптоволокна з автоматичним режимом роботи, широким переліком підтримуваних типів волокна та автономним живленням. Модель розвиває концепцію DVP-730, але має менші габарити, нижчу вагу та покращену ергономіку. Для спеціаліста, який регулярно працює з ВОЛЗ, це може бути важливим під час транспортування обладнання та роботи безпосередньо на об’єкті.

Під час вибору зварювального апарата важливо співвіднести його характеристики з типами волокна, які використовуються у вашій мережі, необхідною автономністю, умовами експлуатації та вимогами до збереження результатів. DVP-740 підтримує SM, MM, DS, NZ-DS (G655) та EDF, працює в температурному діапазоні від -25 до +50 °C, має пам’ять на 8000 груп результатів і може виконувати до 120 циклів зрощування та нагрівання від внутрішньої батареї.
