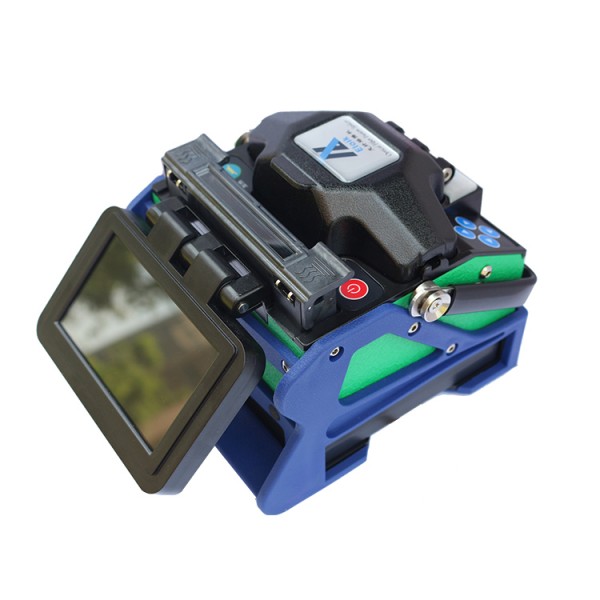

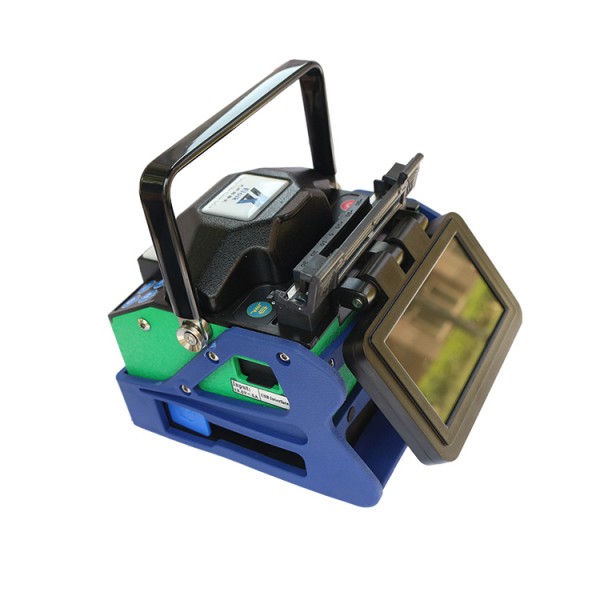

Апарат для зварювання оптоволокна ALK-88A

ALK-88A — автоматичний апарат для зварювання оптичного волокна, призначений для точного з’єднання волокон під час монтажу, ремонту та обслуговування волоконно-оптичних ліній зв’язку. Модель підтримує волокна SM (G.652/G.657), MM (G.651), DS (G.653), NZDS (G.655), EDF та BIF/UBIF. Автоматизований процес зварювання, система суміщення волокон, контроль параметрів дуги та оцінювання втрат дають змогу виконувати з’єднання швидко та контролювати результат безпосередньо під час роботи.

Апарат ALK-88A оснащений чотирма електроприводами та забезпечує точність позиціонування до 0,1 мкм. Час зварювання становить 9 секунд у звичайному режимі та 7 секунд у швидкому. Для термоусаджування захисної гільзи передбачений швидкий нагрів приблизно за 9 секунд із можливістю налаштування параметрів. Такі характеристики особливо зручні під час виконання серійних монтажних робіт, коли важливі швидкість операцій і стабільність результату.

Точне суміщення та контроль зварювання

ALK-88A підтримує суміщення по серцевині, по оболонці та точне суміщення. Система допомагає контролювати положення підготовлених волокон перед формуванням зварного з’єднання. Функція оцінювання втрат дає оператору додаткову інформацію про результат виконаної операції.

Середні заявлені втрати під час зварювання становлять 0,02 дБ для SM, 0,01 дБ для MM та 0,04 дБ для DS, NZDS і BIF/UBIF. Для роботи з різними завданнями передбачено 40 заданих груп режимів та 80 користувацьких груп. Також апарат підтримує функцію примусового зварювання відповідно до заданих оператором вимог.

Під час зміни температури та вологості ALK-88A автоматично визначає параметри системи та виконує калібрування дуги. Автоматичне калібрування допомагає адаптувати процес до фактичних умов експлуатації. Напівавтоматичне калібрування дуги зазначене в характеристиках як опційна можливість.

Зручний візуальний контроль оптичного волокна

Для контролю процесу використовується кольоровий РК-дисплей діагоналлю 11 см із можливістю вибору мови. Збільшення зображення волокна становить 180× при одночасному перегляді по осях X/Y або до 350× при перегляді по одній осі X чи Y. Завдяки збільшенню оператор може контролювати положення волокон і геометрію підготовленого з’єднання перед запуском дугового зварювання.

Апарат може зберігати до 10 000 записів результатів. Для обміну даними передбачено інтерфейс USB 2.0, а також інтерфейс для оновлення програмного забезпечення. Функції збереження та керування даними спрощують роботу з результатами під час регулярного монтажу й технічного обслуговування ВОЛЗ.

Підтримка різних типів волокна та кабелю

ALK-88A розрахований на зварювання одного оптичного волокна за цикл. Підтримуються SM (G.652/G.657), MM (G.651), DS (G.653), NZDS (G.655), EDF та BIF/UBIF. Вказаний діаметр по оптичній оболонці становить 90–150 мкм, а діаметр по покриттю — 125–1000 мкм.

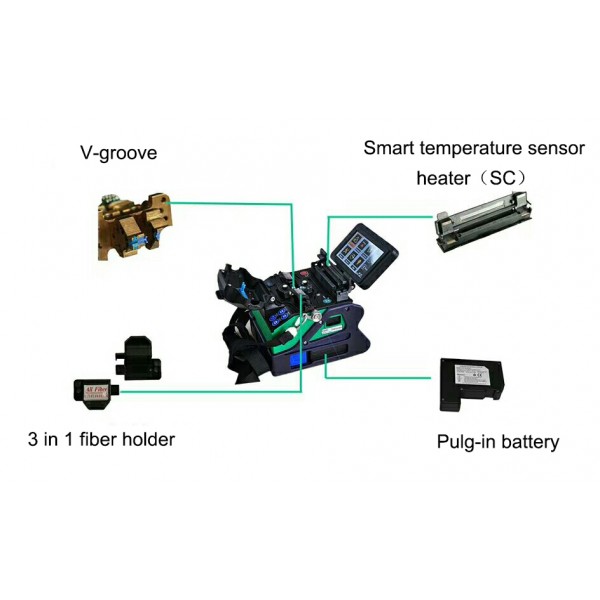

Апарат також може використовуватися з оптоволоконними кабелями діаметром 2, 3, 4 та 6 мм. Додатково передбачені окремі тримачі 0,9, 250 та 3,0. Багатофункціональне пристосування входить до заявленої комплектації обладнання.

Швидке термоусаджування захисних гільз

Після зварювання волокна місце стику необхідно механічно захистити. Для цього ALK-88A оснащений спеціальним нагрівачем із функцією адаптивного керування температурою. Підтримуються гільзи довжиною 60, 45 і 40 мм, включно з FP-03. Швидкий нагрів займає приблизно 9 секунд і може налаштовуватися відповідно до умов роботи.

Температура нагріву — менше 300 °C із можливістю налаштування. Автоматичне та ручне керування методом нагріву вказане як опційне. Нагрівач має програмний захист, подвійний контроль ЦП і спеціальний вогнестійкий матеріал. Після термоусаджування захисну гільзу можна розмістити на охолоджувальному лотку, який входить до комплекту ALK-88A.

Автономне живлення для виїзних робіт

Апарат для зварювання оптоволокна ALK-88A працює від літієвого акумулятора 11,1 В ємністю 6800 мА·год. Для живлення та заряджання передбачено адаптер 13,5 В/5 А. Стандартний ресурс акумулятора заявлений на рівні 260 циклів «зварювання/нагрів», а час до повного заряджання становить приблизно 3 години. Кількість циклів перезаряджання — до 500.

У режимі очікування передбачено економію заряду акумулятора та автоматичну заставку. Система живлення має захист акумулятора від загоряння, вибуху та високих температур, а плата обладнана захистом від перевищення струму та напруги.

Захищена конструкція ALK-88A

Корпус апарата виготовлений із титанового сплаву та має протиударний захист у п’яти площинах. Для ALK-88A заявлена стійкість до впливу води, пилу та вітру. Апарат пройшов випробування падінням із висоти 1 м, що важливо для обладнання, яке використовується не тільки в приміщенні, а й безпосередньо на монтажних об’єктах.

Робочий температурний діапазон становить від -20 до +55 °C, відносна вологість — 0–95 %, допустима висота експлуатації — від 0 до 4000 м, а максимальна швидкість вітру — 15 м/с. Для зберігання без акумулятора вказаний температурний діапазон від -40 до +80 °C, з акумулятором — від -10 до +40 °C. Компоненти, деталі та матеріали апарата відповідають заявленим вимогам щодо антикорозійного захисту.

Робоча зона додатково підсвічується одним білим світлодіодом. Для застосування обладнання в бортовому електрообладнанні (ALOFT) передбачений додатковий ремінець із бічним гачком, завдяки якому оператор може розмістити апарат на шиї.

Технічні характеристики ALK-88A

Розміри та транспортування

Упаковка в кейсі має масу 6,3 кг і розміри 420 × 320 × 240 мм. Розміри кейса для перенесення становлять 360 × 270 × 190 мм. В описі товару окремо зазначена маса нетто ALK-88A 1,4 кг. Водночас у таблиці технічних характеристик наведено значення 1,53 кг без акумулятора та 1,93 кг з акумулятором.

Комплектація ALK-88A

• зварювальний апарат ALK-88A;
• сколювач оптоволокна;
• адаптер живлення;
• кабель живлення AC;
• пластиковий пінцет;
• електрод;
• охолоджувальний лоток;
• кейс для перенесення;
• стрипер Miller із трьома отворами;
• стрипер для оптоволокна з гумовою ізоляцією;
• груша для здування пилу;
• інструкція з експлуатації;
• пляшка для спирту;
• багатофункціональне пристосування.

Апарат ALK-88A для монтажу та обслуговування ВОЛЗ

ALK-88A поєднує автоматичне зварювання оптичного волокна, систему точного суміщення, оцінювання втрат, візуальний контроль на кольоровому дисплеї, швидке нагрівання захисних гільз і автономне живлення. Апарат розрахований на роботу з поширеними типами одномодового та багатомодового волокна й може застосовуватися під час прокладання, ремонту та технічного обслуговування волоконно-оптичних ліній.

Наявність акумулятора, захищеної конструкції, автоматичного контролю робочих параметрів і кейса для транспортування робить ALK-88A зручним для виїзних монтажних робіт. Швидкий режим зварювання за 7 секунд, нагрівання захисної гільзи приблизно за 9 секунд і пам’ять на 10 000 записів дають змогу організувати послідовне виконання великої кількості з’єднань із контролем результатів.
