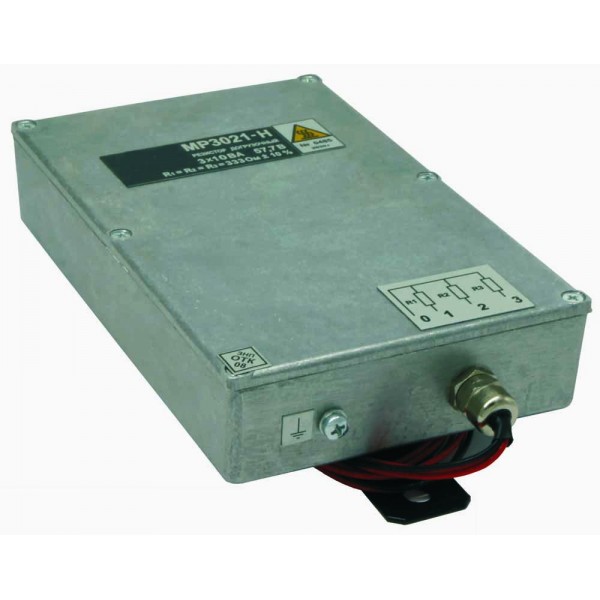

Довантажувальний резистор МР3021-Н 57,7 В, 3×10 ВА, трифазний

Довантажувальний резистор МР3021-Н призначений для довантаження вторинної обмотки трансформатора напруги у трифазних мережах. Його застосовують, коли необхідно забезпечити роботу трансформатора в діапазоні від 25% до 100% номінальної потужності. Для версії МР3021-Н-100/V3-3×10 ВА номінальна напруга становить 57,7 В, номінальна потужність — 10 ВА на кожну з трьох фаз, а номінальний опір — 3×333 Ом.

Такий довантажувальний опір використовується як додаткове резистивне навантаження у вторинному колі трансформатора напруги. Параметри конкретного виконання підбирають відповідно до номінальної напруги та потрібного опору. Модель МР3021-Н випускається у кількох варіантах, що відрізняються номінальною напругою та опором, при цьому номінальна потужність для серії становить 3×10 ВА.

Призначення резистора МР3021-Н

Основне призначення МР3021-Н — довантаження другої, тобто вторинної, обмотки трансформатора напруги. Це дає змогу забезпечити експлуатацію трансформатора в заданому діапазоні навантаження — від 25% до 100% його номінальної потужності. Резистор розрахований на застосування саме у трифазних мережах, тому навантаження реалізоване для трьох фаз.

У практичному застосуванні довантажувальний резистор підключають як додаткове активне навантаження. Для правильного вибору виконання важливо враховувати номінальну напругу та відповідне їй значення опору. Для версії на 57,7 В передбачено опір 3×333 Ом. Робочий діапазон напруги для резисторів серії становить 0,8–1,2 від номінального значення.

Основні характеристики МР3021-Н 57,7 В

• Тип виробу: довантажувальний резистор для трифазної мережі.
• Модель: МР3021-Н.
• Виконання: МР3021-Н-100/V3-3×10 ВА.
• Номінальна напруга: 57,7 В.
• Номінальна потужність: 10 ВА × 3 фази.
• Номінальний опір: 3×333 Ом.
• Робочий діапазон напруги: 0,8–1,2 від номінальної.
• Допустима похибка опору: ±10% за 10 років експлуатації.
• Довжина приєднувальних проводів: 1 м.
• Відносна вологість: до 90% за температури 25 °C.

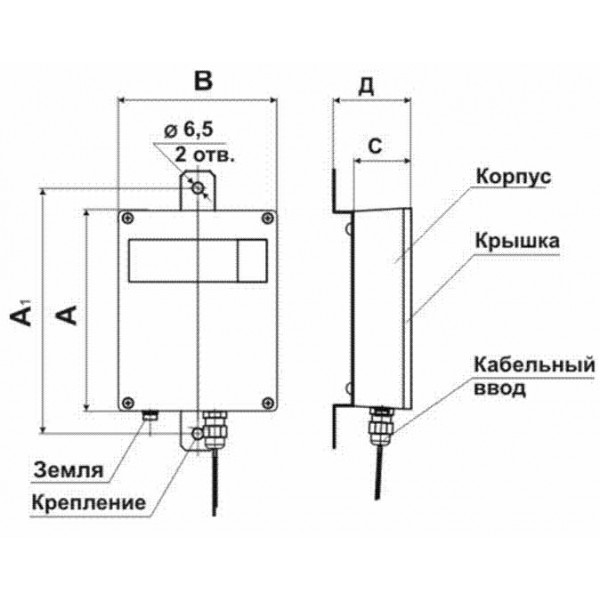

• Габаритні розміри: 199×118×38 мм.
• Маса: 750 г.

Варіанти виконання за напругою та опором

Серія МР3021-Н передбачає кілька виконань. Потрібний варіант вибирають під час замовлення з урахуванням номінальної напруги та відповідного значення опору. Це дає змогу підібрати довантажувальний резистор під параметри конкретного вторинного кола трансформатора напруги.

• МР3021-Н-100-3×10 ВА: номінальна напруга 100 В (100/√3), номінальний опір 3×1000 Ом.
• МР3021-Н-100/V3-3×10 ВА: номінальна напруга 57,7 В, номінальний опір 3×333 Ом.
• МР3021-Н-110-3×10 ВА: номінальна напруга 110 В, номінальний опір 3×1210 Ом.
• МР3021-Н-110/V3-3×10 ВА: номінальна напруга 100/√3 В, номінальний опір 3×403 Ом.

Для всіх зазначених виконань номінальна потужність становить 10 ВА на фазу, тобто 3×10 ВА для трифазного комплекту. Під час вибору важливо орієнтуватися не лише на назву моделі, а й на повне маркування, оскільки воно визначає конкретне поєднання номінальної напруги та опору.

Конструктивні та експлуатаційні особливості

Резистори МР3021-Н герметизовані та захищені від потрапляння вологи. За даними виробу, їх можна застосовувати на відкритому повітрі. Така конструкція дозволяє використовувати довантажувальний опір у місцях, де обладнання може піддаватися впливу зовнішнього середовища, за умови дотримання зазначених для виробу експлуатаційних параметрів.

Допустима відносна вологість становить до 90% за температури 25 °C. Робочий діапазон напруги дорівнює 0,8–1,2 від номінального значення конкретного виконання. Допустима похибка опору заявлена на рівні ±10% за 10 років експлуатації.

Для підключення передбачені приєднувальні проводи довжиною 1 м. Корпус має габаритні розміри 199×118×38 мм, маса виробу становить 750 г. Ці параметри варто враховувати під час планування місця встановлення та підключення резистора у складі електричної схеми.

Як вибрати потрібне виконання

Під час вибору МР3021-Н необхідно зіставити параметри вторинної обмотки трансформатора напруги з номінальними характеристиками резистора. Ключовими параметрами є номінальна напруга та опір. Для виконання на 57,7 В використовується версія МР3021-Н-100/V3-3×10 ВА з опором 3×333 Ом.

Якщо потрібна інша номінальна напруга, у серії передбачені виконання на 100 В, 110 В та 100/√3 В із відповідними значеннями опору. Перед замовленням доцільно перевірити повне маркування виробу, щоб обрана версія відповідала параметрам трифазної мережі та вторинного кола трансформатора напруги.

Комплект постачання

• довантажувальний резистор МР3021-Н-…-3×10 ВА — 1 шт.;
• інструкція з експлуатації — 1 шт. на партію;
• формуляр — 1 шт.

МР3021-Н як довантажувальний опір для трансформатора напруги

МР3021-Н належить до довантажувальних резисторів, які також можуть називати довантажувальним опором або баластним резистором. Виріб призначений для роботи у вторинному колі трансформатора напруги та створення додаткового резистивного навантаження. Трифазне виконання 3×10 ВА дозволяє використовувати один виріб для трьох фаз відповідно до його номінальних параметрів.

Версія МР3021-Н-100/V3-3×10 ВА розрахована на номінальну напругу 57,7 В та має опір 3×333 Ом. Герметизоване виконання, захист від вологи, приєднувальні проводи довжиною 1 м і можливість застосування на відкритому повітрі визначають умови практичного використання цього довантажувального резистора.

Під час експлуатації слід дотримуватися зазначеного робочого діапазону напруги 0,8–1,2 від номінального значення, а також враховувати допустиму відносну вологість до 90% за 25 °C. Для правильного підбору резистора необхідно орієнтуватися на точне виконання МР3021-Н і характеристики трансформатора напруги, до вторинної обмотки якого підключається довантаження.

Технічні параметри, важливі для підбору

Оскільки МР3021-Н має декілька виконань, під час підбору важливо перевіряти одразу три параметри: повне маркування, номінальну напругу та номінальний опір. Для варіанта 57,7 В повне позначення — МР3021-Н-100/V3-3×10 ВА, а значення опору становить 3×333 Ом. Інші виконання цієї серії мають інші значення опору, тому під час вибору потрібно обов’язково звіряти характеристики конкретної модифікації.

Номінальна потужність 3×10 ВА означає, що для кожної з трьох фаз зазначено по 10 ВА. Робоча напруга допускається в межах 0,8–1,2 від номінальної напруги вибраного виконання. Саме тому під час замовлення необхідно визначити потрібну номінальну напругу, а потім звірити її з відповідним номінальним опором конкретної модифікації МР3021-Н.

Умови встановлення та експлуатації

Герметизоване виконання резисторів і захист від потрапляння вологи допускають їх застосування на відкритому повітрі. Водночас під час встановлення слід враховувати заявлені умови експлуатації: відносну вологість до 90% за температури 25 °C, допустимий робочий діапазон напруги та фізичні розміри корпусу. Довжина приєднувальних проводів становить 1 м, що також варто врахувати при розміщенні виробу відносно точки підключення.

Габарити 199×118×38 мм і маса 750 г дають змогу заздалегідь визначити необхідне місце для монтажу. У комплекті постачається один довантажувальний резистор МР3021-Н, один формуляр, а інструкція з експлуатації додається в кількості однієї штуки на партію.
