Векторний аналізатор NanoVNA-F V3 6 ГГц (NanoVNA F V3)

Векторний аналізатор NanoVNA-F V3 6 ГГц (NanoVNA F V3)

Огляд та призначення

NanoVNA-F V3 — це сучасний портативний векторний аналізатор ланцюгів (Vector Network Analyzer, VNA), призначений для точних вимірювань у діапазоні частот від 1 МГц до 6 ГГц. Прилад розроблений для інженерів, техніків, радіоаматорів та всіх, хто працює з високочастотними системами, антенами та радіочастотними компонентами.

Це нове покоління відомих аналізаторів серії NanoVNA — оновлена версія з розширеним частотним діапазоном, покращеним екраном, підвищеним динамічним діапазоном і більш ергономічним металевим корпусом.

NanoVNA-F V3 дозволяє проводити вимірювання параметрів S11 та S21, що дає можливість аналізувати відбиття та передачу сигналу в різних елементах радіочастотних систем — антенах, фільтрах, підсилювачах, атенюаторах, дуплексерах тощо.

Основні можливості та переваги NanoVNA-F V3

1. Широкий частотний діапазон (1 МГц – 6 ГГц)
Цей прилад покриває діапазони MF, HF, VHF, UHF та SHF, що дозволяє використовувати його для тестування практично будь-яких антен: короткохвильових, Wi-Fi, Bluetooth, GPS, ISM тощо. Завдяки підтримці верхньої межі 6 ГГц, NanoVNA-F V3 охоплює більшість бездротових протоколів і частот, які використовуються у сучасних пристроях зв’язку.

2. Високий динамічний діапазон
Динамічний діапазон вимірювання S21 становить 65 дБ, а S11 — 50 дБ. Це забезпечує високу точність навіть при роботі з малими сигналами або компонентами із значними втратами.

3. Великий 4,3-дюймовий IPS-дисплей
Яскравий екран із сенсорною панеллю забезпечує комфортну роботу на відкритому повітрі або в лабораторії. Інтерфейс інтуїтивно зрозумілий, графіки легко масштабуються, а інформаційні поля можуть бути налаштовані під користувача.

4. Металевий корпус та екранування
Корпус приладу виготовлений з алюмінієвого сплаву, що не лише підвищує міцність, але й ефективно знижує вплив електромагнітних завад. Завдяки цьому вимірювання стають стабільнішими, а рівень шумів — мінімальним.

5. Сенсорне управління + фізичні кнопки
NanoVNA-F V3 має повністю сенсорний екран, доповнений трьома фізичними кнопками, що забезпечує зручність навігації навіть у рукавичках або при складних умовах роботи.

6. Потужна автономність
Вбудований літій-іонний акумулятор ємністю 4500 мА·год забезпечує до 5 годин безперервної роботи, що дозволяє використовувати пристрій у польових умовах без підзарядки. Зарядка здійснюється через порт USB Type-C.

7. Розширені вимірювальні функції
NanoVNA-F V3 підтримує різні режими відображення даних:

• LogMag, Linear Mag, Phase;

• Smith R+jX, Smith R+L/C;

• VSWR (коефіцієнт стоячої хвилі);

• Polar Chart;

• Group Delay;

• Resistance та Reactance.

Також прилад має режим TDR (Time Domain Reflectometer) — функцію вимірювання відбиття у часовій області, що дозволяє визначати довжину кабелю, місце розриву або дефект у лінії передачі.

8. Гнучкі інструменти аналізу
NanoVNA-F V3 дозволяє використовувати до 4 маркерів, переміщувати їх на екрані, а також зберігати дані у 12 слотах пам’яті. Є підтримка еталонних трас (до 4 одночасно).

9. Зручне оновлення прошивки
Оновлення здійснюється просто — через USB Type-C у режимі віртуального диска. Також прилад має вихід USB 5 В / 1 А, який можна використовувати для живлення зовнішніх пристроїв.

Технічні характеристики NanoVNA-F V3

Застосування векторного аналізатора NanoVNA-F V3

NanoVNA-F V3 — це універсальний інструмент, який може бути використаний у таких сферах:

• Налаштування антен різних типів: короткохвильових, телевізійних, Wi-Fi, GSM, GPS, Bluetooth, ISM тощо.

• Вимірювання параметрів фільтрів, підсилювачів, атенюаторів, кабелів, дуплексерів, дільників потужності.

• Розробка та тестування радіочастотних пристроїв у лабораторіях і навчальних закладах.

• Ремонт і діагностика радіоелектронного обладнання.

• Калібрування антенних систем і трас.

• TDR-аналіз кабелів для виявлення несправностей.

Переваги використання NanoVNA-F V3

1. Професійна точність у портативному форматі. Прилад можна використовувати як у лабораторії, так і в польових умовах.

2. Зручність управління. Сенсорний інтерфейс і фізичні кнопки забезпечують простоту налаштування навіть для новачків.

3. Сумісність з ПК. Через USB Type-C NanoVNA-F V3 можна підключити до комп’ютера для збереження даних, побудови графіків і розширеного аналізу.

4. Велика спільнота користувачів і підтримка оновлень. Прошивки та софт постійно вдосконалюються, що робить пристрій ще потужнішим.

5. Висока енергоефективність і тривала робота без підзарядки.

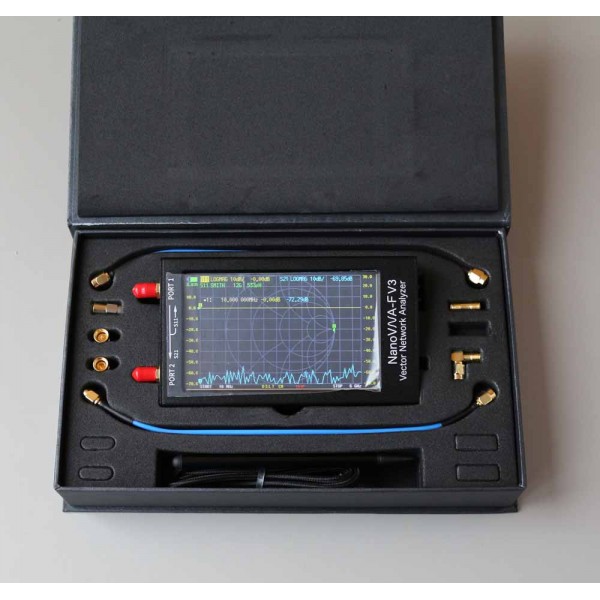

Комплект поставки

• Векторний аналізатор NanoVNA-F V3 (6 ГГц)

• Калібрувальний комплект SMA (Open/Short/Load)

• Коаксіальні кабелі SMA-JJ RG405, 2 шт по 20 см

• USB Type-C кабель

• Інструкція користувача
