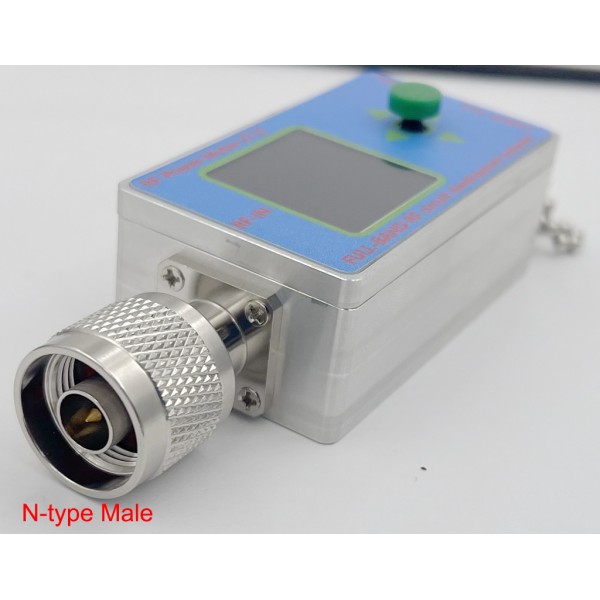

Вимірювач потужності ВЧ ALT RF Power Meter V7 до 10 ГГц

Загальний опис

ALT RF Power Meter V7 (PW10G N-Type) — це високоточний, універсальний та сучасний вимірювач радіочастотної потужності, призначений для роботи в діапазоні частот до 10 ГГц. Прилад створений для професійного використання в радіоелектроніці, телекомунікаційних системах, розробці й тестуванні ВЧ обладнання, а також у сфері радіочастотних досліджень. Завдяки своїй стабільності, точності та широкому функціоналу цей вимірювач став незамінним інструментом як у лабораторіях, так і в польових умовах.

ALT RF Power Meter V7 є ефективним рішенням для вимірювання потужності відеопередавачів дронів (VTX), модулів радіоелектронної боротьби (РЕБ), підсилювачів, антенних трактів та інших ВЧ компонентів. Прилад дозволяє швидко та точно порівнювати вихідну потужність різних модулів, а також проводити налаштування і калібрування радіочастотних систем.

Основні переваги

• Широкий частотний діапазон: від 100 кГц до 10 ГГц — підтримка вимірювання потужності сигналів у повному діапазоні ВЧ.

• Висока точність: похибка не перевищує ±0,1 дБм, що дозволяє отримати максимально достовірні результати навіть при низьких рівнях сигналу.

• Великий динамічний діапазон: від –60 дБм до +30 дБм, що відповідає рівням від кількох нановат до одного вата.

• Вбудований цифровий атенюатор (0–31,75 дБ): дозволяє гнучко налаштовувати рівень сигналу для точного вимірювання навіть потужних джерел.

• Портативність і автономність: компактний корпус з алюмінієвого сплаву (всього 100 г) і вбудована літієва батарея забезпечують зручність використання в польових умовах.

• Візуальний контроль: яскравий 1,3-дюймовий TFT-дисплей відображає частоту, потужність, рівень атенюації, зміщення та інші параметри.

• Підключення через USB Type-C: живлення (5 В) і передача даних здійснюються через сучасний інтерфейс Type-C.

• Програмне забезпечення для ПК: дозволяє зручно керувати приладом, проводити налаштування, збір і аналіз даних, а також зберігати результати вимірювань.

Сфера застосування

Вимірювач потужності ALT RF Power Meter V7 підходить для широкого кола завдань у сфері високочастотної техніки:

1. Вимірювання потужності VTX передавачів дронів (через атенюатор).
   Дозволяє точно оцінювати вихідну потужність FPV-модулів та порівнювати ефективність передавачів різних виробників.

2. Тестування модулів РЕБ (радіоелектронної боротьби).
   Може використовуватися як із зовнішніми антенами, так і через атенюатори, що забезпечує безпечне вимірювання навіть високих рівнів сигналу.

3. Калібрування та перевірка радіочастотного обладнання.
   Використовується для контролю потужності, налаштування підсилювачів, перевірки антен, генераторів і мікрохвильових модулів.

4. Вимірювання коефіцієнта стоячої хвилі (КСХ) у ВЧ колах.
   У поєднанні з мостом зворотного зв’язку можна визначати рівень відбиття сигналу та якість узгодження.

5. Визначення зворотних втрат та КСХ антен.
   Незамінний при налаштуванні антенних систем, радіорелейних ліній, Wi-Fi і GSM обладнання.

6. Діагностика перешкод у бездротових системах.
   Виявлення взаємного впливу модулів зв’язку в комплексних системах передачі даних.

7. Вимірювання коефіцієнта підсилення підсилювачів.
   Допомагає визначити реальну амплітуду підсилення й втрати сигналу у ВЧ тракті.

8. Аналіз спрямованої потужності.
   Дає можливість вимірювати пряму й відбиту потужність у направлених відгалужувачах.

9. Вимірювання рівня сигналів GSM, GMSK та інших модуляцій.
   Прилад придатний для тестування систем мобільного зв’язку, телеметрії й передачі даних.

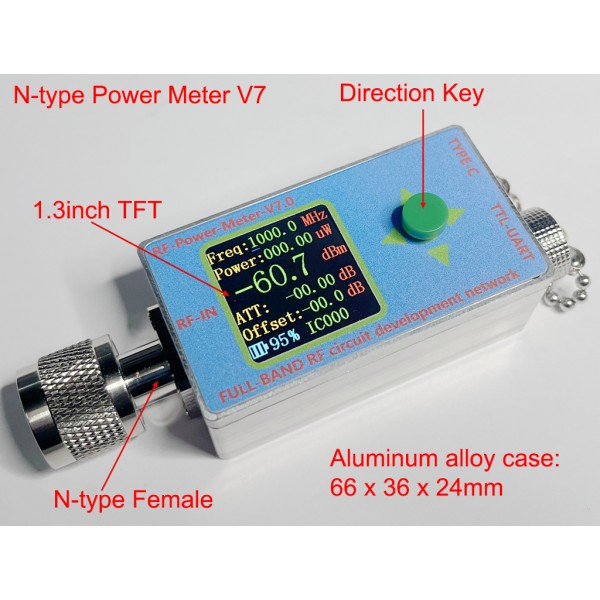

Конструкція та ергономіка

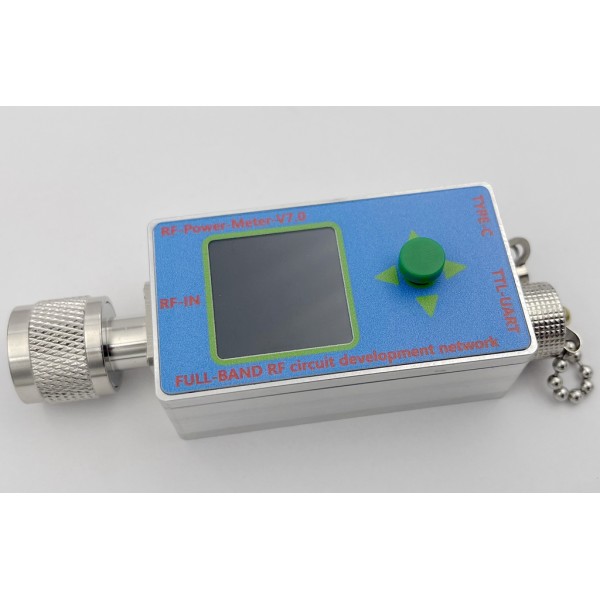

Корпус вимірювача ALT RF Power Meter V7 виконаний з алюмінієвого сплаву, обробленого на високоточному верстаті з ЧПУ, що забезпечує механічну міцність і стабільність параметрів.
Розміри пристрою — 66 × 36 × 24 мм, що робить його зручним для транспортування і експлуатації навіть у польових умовах.
Вага приладу становить менше 100 г.

На передній панелі розміщено 1,3-дюймовий кольоровий TFT-дисплей, який забезпечує чітке відображення основних параметрів: потужність у дБм або Вт, частота, атенюація (ATT), зміщення (OFFSET).

Живлення подається через порт USB Type-C, який також використовується для передачі даних. Вбудований літій-іонний акумулятор дозволяє працювати автономно без підключення до комп’ютера.

Функціональні можливості

1. Високошвидкісний збір даних:
   підтримка частоти оновлення до 500 кбіт/с (2 мкс), що дозволяє реєструвати швидкі зміни сигналу.

2. Цифрове керування атенюатором:
   діапазон 0–31,75 дБ забезпечує точне налаштування рівня сигналу для вимірювання потужних джерел.

3. Робота в автономному режимі:
   дані можуть передаватися через TTL-порт або відображатися безпосередньо на екрані без підключення ПК.

4. Режими MARK для аналізу імпульсних сигналів:
   вимірювання ширини модуляційного імпульсу, автоматичний розрахунок мінімальних і максимальних значень.

5. Глибина зберігання:
   до 500 точок даних із можливістю паузи, збереження і подальшого експорту на комп’ютер.

6. Просте керування:
   інтерфейс командного типу з підтримкою протоколів IC001+, IC000+, зручний для автоматизації вимірювальних процесів.

Технічні характеристики

Інформація TFT-дисплея

• Frequency: налаштування частоти для калібрування.

• Power: відображення виміряної потужності у Вт, дБм або дБВт.
  0 дБм = 1 мВт; 0 дБВт = 1 Вт = 30 дБм.

• ATT: рівень атенюації, встановлений цифровим керуванням (0–31,75 дБ).

• OFFSET: налаштування лінійного зміщення для калібрування похибки.
  Може використовуватися для компенсації втрат в кабелі чи атенюаторі.

Програмне забезпечення та взаємодія з ПК

Програмне забезпечення для ALT RF Power Meter V7 забезпечує:

• реєстрацію даних у режимі реального часу;

• побудову графіків потужності;

• аналіз середніх, максимальних і мінімальних значень;

• збереження даних у зручному форматі;

• налаштування атенюатора та зміщення безпосередньо з комп’ютера.

Прилад підтримує послідовні команди (IC001+, IC000+, IC+SAVE тощо) для зчитування даних, калібрування й управління частотою вимірювань.

Приклади використання команд

• IC001+R — запит виміряної потужності

• IC001+T — зупинка передачі

• IC001+S — передача високошвидкісних даних (кожні 10 мс)

• IC000+L — передача низькошвидкісних даних (раз на 0,5 с)

• IC000+W-10.0+20.25+0800 — запис OFFSET, ATT та FREQ

Комплектація

1. Вимірювач потужності ВЧ ALT PW10G — 1 шт.

2. Кабель Type-C для підключення та заряджання — 1 шт.

3. Інструкція користувача (електронна або друкована).

Переваги вибору ALT RF Power Meter V7

• Надійність і точність у всьому діапазоні частот до 10 ГГц.

• Простота експлуатації навіть без комп’ютера.

• Висока швидкість обробки сигналів.

• Сумісність із сучасними ПК і ноутбуками.

• Оптимальне співвідношення ціна/якість серед аналогів.

• Підходить як для професійних інженерів, так і для ентузіастів радіоелектроніки.

Висновок

ALT RF Power Meter V7 до 10 ГГц — це сучасний, надійний і точний вимірювач радіочастотної потужності, створений для професіоналів, які цінують ефективність і точність. Він поєднує компактність, функціональність, зручність роботи та доступну ціну. Завдяки широкому спектру застосувань і сумісності з комп’ютерним ПЗ, цей прилад стане універсальним інструментом для будь-якого інженера або дослідника, який працює у ВЧ-діапазоні.
