Професійний векторний аналізатор ALT 4.4-7 (SV4401A)

Професійний векторний аналізатор ALT 4.4-7 (SV4401A) — це високоточний портативний аналізатор ланцюгів нового покоління, призначений для вимірювань параметрів S11 і S21 у широкому частотному діапазоні від 50 кГц до 4,4 ГГц. Завдяки поєднанню професійних технічних характеристик, інтуїтивного сенсорного керування та міцного металевого корпусу, цей прилад є ідеальним рішенням для інженерів, техніків, радіоаматорів і лабораторій, які займаються тестуванням антен, фільтрів, підсилювачів, атенюаторів та інших радіочастотних компонентів.

Призначення та сфери застосування

ALT 4.4-7 (SV4401A) створений для широкого спектра вимірювань у галузях радіоелектроніки, телекомунікацій, радіочастотних систем і антенних комплексів.
Він дозволяє швидко та точно аналізувати частотні характеристики, узгодження антен і фільтрів, а також виконувати тестування компонентів у різних діапазонах — MF, HF, VHF, UHF.

Прилад ідеально підходить для перевірки:

• короткохвильових антен;

• антен ISM-діапазону;

• WiFi-антен;

• Bluetooth-модулів;

• GPS-антен;

• дуплексерів, дільників потужності, атенюаторів, кабелів та підсилювачів.

Окрім стандартних режимів вимірювання, векторний аналізатор ALT 4.4-7 (SV4401A) підтримує функцію TDR (Time Domain Reflectometer) — вимірювання у часовій області, що дозволяє визначати довжину кабелю, місце пошкодження або розриву. Це робить прилад універсальним інструментом для діагностики і налагодження кабельних систем.

Основні характеристики та переваги

• Частотний діапазон: 50 кГц – 4,4 ГГц

• Динамічний діапазон:

  • S21 — до 75 дБ (до 3 ГГц), 60 дБ (вище 3 ГГц)

  • S11 — до 50 дБ (до 3 ГГц), 40 дБ (вище 3 ГГц)

• Швидкість сканування: до 400 точок/сек

• Кількість точок сканування: від 101 до 1001

• Тип дисплея: 7-дюймовий IPS LCD з роздільною здатністю 1024×600

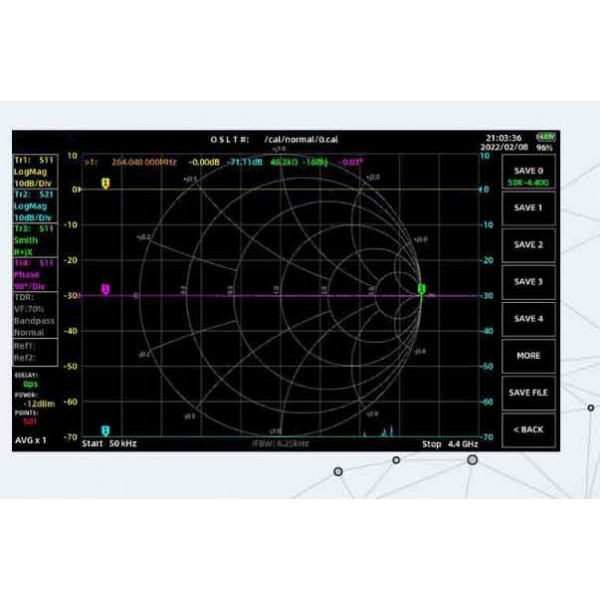

• Формати відображення: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group Delay, Resistance, Reactance тощо.

• Інтерфейс: роз’єми N-типа, адаптери N-to-SMA у комплекті

• Пам’ять: вбудована карта пам’яті 8 ГБ

• Автономна робота: до 4 годин від двох літієвих акумуляторів 18650 (3350 мА·год)

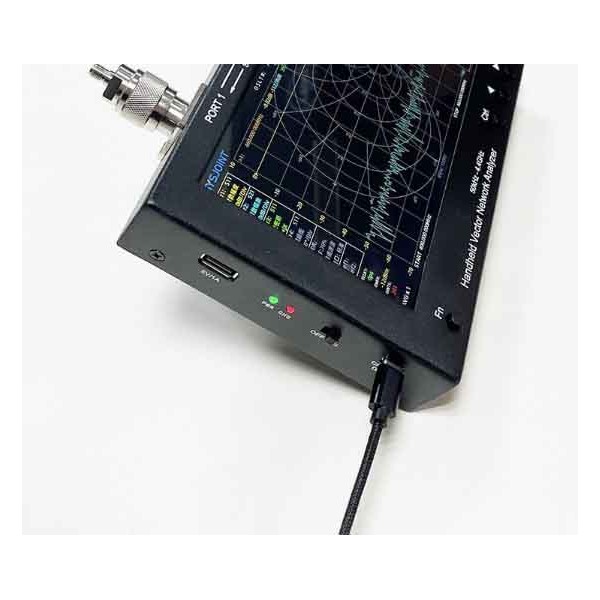

• Інтерфейс заряджання: USB Type-C (одночасно для зарядки та передачі даних)

Ергономіка та зручність використання

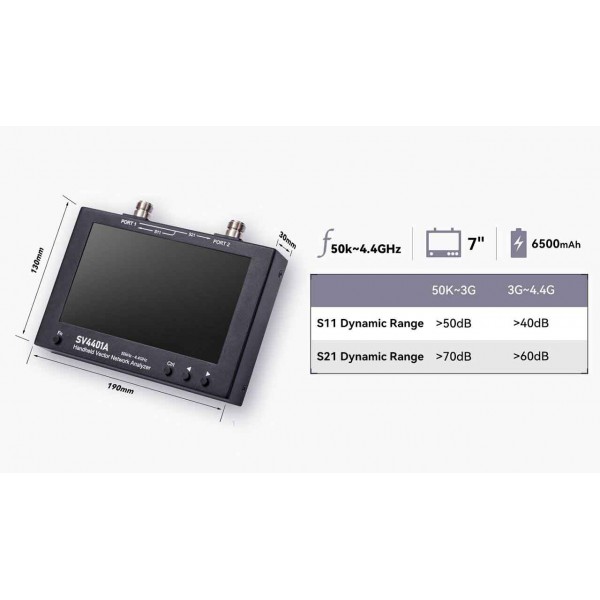

Прилад має компактний розмір (190×130×30 мм) і металевий корпус, що забезпечує ефективний захист від електромагнітних перешкод. Це особливо важливо для точних вимірювань у лабораторних або польових умовах.

Задня підставка дозволяє зручно розташувати пристрій на столі під кутом, а сенсорний IPS-екран з високою яскравістю забезпечує чудову видимість навіть при роботі на відкритому повітрі.

ALT 4.4-7 (SV4401A) оснащений чотирма фізичними кнопками для швидкого доступу до основних функцій — вибору частотного діапазону, масштабування, керування трасами, маркерами, створення скріншотів тощо. Інтерфейс інтуїтивний, а управління плавне та зручне навіть для користувачів без спеціальної підготовки.

Висока швидкість і точність вимірювань

Оптимізована система обробки сигналів забезпечує високу швидкість сканування (до 400 точок/сек), що дозволяє отримувати результати в режимі, близькому до реального часу.
Завдяки високій точності частоти (<±1 ppm) та широкому набору смуг пропускання проміжної частоти (IFBW від 12,5 кГц до 30 Гц) користувач може гнучко налаштовувати прилад під конкретне завдання — від швидкого тестування до високоточного аналізу вузькосмугових фільтрів.

Підтримка середнього згладжування (Average 1–25) забезпечує стабільність та достовірність результатів навіть у складних умовах вимірювань.

Функціональні можливості

ALT 4.4-7 (SV4401A) підтримує до 7 трас одночасно (4 робочі, 2 еталонні та 1 для TDR), а також 8 маркерів для точного аналізу окремих точок вимірювання.
Передбачено 12 комірок пам’яті для збереження станів калібрування, що спрощує роботу з різними типами пристроїв і частотними діапазонами.

Внутрішня пам’ять об’ємом 8 ГБ дозволяє зберігати дані калібрування, файли формату .snp, скріншоти та інші результати вимірювань без потреби в зовнішніх накопичувачах.

Технічні параметри (таблиця)

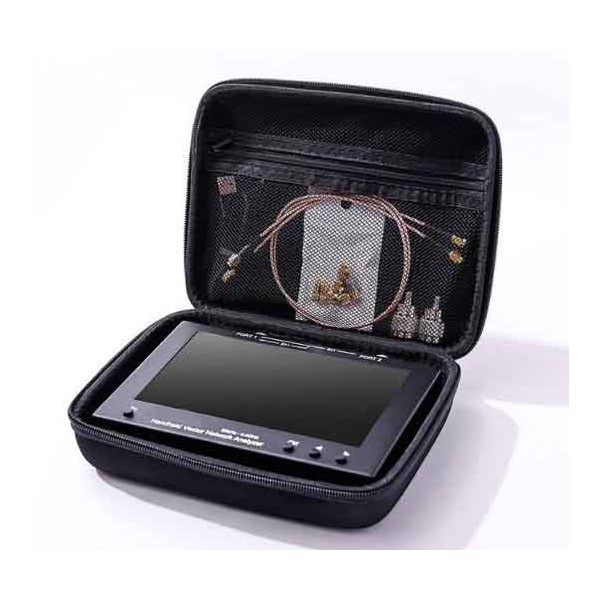

Комплектація

• Векторний аналізатор ALT 4.4-7 (SV4401A) — 1 шт.

• Перехідники SMA — 8 шт.

• Кейс для транспортування — 1 шт.

• Кабель SMA — 2 шт.

• Кабель USB Type-C — 1 шт.

Переваги купівлі ALT 4.4-7 (SV4401A)

1. Висока точність і стабільність вимірювань навіть у складних умовах.

2. Портативність і автономність — робота без мережі до 4 годин.

3. Широкий частотний діапазон — від 50 кГц до 4,4 ГГц.

4. Повнофункціональний сенсорний інтерфейс з інтуїтивним керуванням.

5. Міцний металевий корпус для роботи в лабораторії та в полі.

6. Можливість оновлення прошивки — підтримка сучасних форматів і стандартів вимірювань.

7. Вигідне співвідношення ціна/функціонал у порівнянні з аналогами.

Де купити векторний аналізатор ALT 4.4-7 (SV4401A) в Україні

Інтернет-магазин momm.com.ua пропонує оригінальний професійний векторний аналізатор ALT 4.4-7 (SV4401A) з офіційною гарантією, швидкою доставкою по всій Україні та технічною підтримкою. Ми співпрацюємо з лабораторіями, сервісними центрами, навчальними закладами та приватними інженерами.

Придбати векторний аналізатор ALT 4.4-7 (SV4401A) ви можете онлайн — просто додайте товар у кошик або зверніться до нашого менеджера для отримання консультації щодо вибору вимірювального обладнання.
