Векторний аналізатор антен SV6301A

Векторний аналізатор антен SV6301A

Векторний аналізатор антен SV6301A — це професійний портативний прилад для точного вимірювання параметрів високочастотних пристроїв у діапазоні від 1 МГц до 6,3 ГГц. Модель SV6301A належить до класу векторних аналізаторів ланцюгів (VNA) і забезпечує вимірювання параметрів S11 та S21 з високим динамічним діапазоном — 50 дБ для S11 та 75 дБ для S21. Завдяки компактним розмірам і широким функціональним можливостям цей аналізатор однаково добре підходить як для лабораторного використання, так і для роботи в польових умовах.

Основне призначення

SV6301A призначений для вимірювання, налаштування та аналізу антен різних типів у діапазонах MF, HF, VHF, UHF і SHF. Прилад може використовуватись для тестування короткохвильових, Wi-Fi, Bluetooth, ISM та GPS антен. Також він дозволяє проводити вимірювання характеристик високочастотних компонентів — фільтрів, підсилювачів, атенюаторів, дільників потужності, спрямованих відгалужувачів, дуплексерів та кабельних ліній.

Аналізатор підтримує різні формати відображення результатів: амплітудно-частотні та фазо-частотні характеристики, коефіцієнт стоячої хвилі (КСВ), діаграми Сміта, полярні діаграми, групову затримку та режим TDR (рефлектометрія у часовій області). Такий набір функцій робить прилад універсальним інструментом для вимірювань у галузі радіоелектроніки, телекомунікацій, виробництва антен і дослідження ВЧ-систем.

Технічні характеристики

Конструктивні особливості

Прилад виконаний у міцному металевому корпусі, який забезпечує ефективне екранування від електромагнітних перешкод. Завдяки компактним розмірам 190×130×30 мм SV6301A зручний у транспортуванні, а спеціальна підставка дозволяє розташовувати його на робочому столі під оптимальним кутом. Використання роз’ємів типу N гарантує надійне з’єднання з вимірюваними пристроями, а перехідники N-SMA і високоякісні кабелі SMA, що входять до комплекту, забезпечують сумісність із широким спектром ВЧ-компонентів.

Екран 7-дюймовий, типу IPS, із високою яскравістю та сенсорною панеллю, що дозволяє працювати навіть при яскравому зовнішньому освітленні. Сенсорне керування забезпечує швидкий доступ до налаштувань частоти, шкали, вибору маркерів, перемикання між форматами відображення та інших функцій. Для основних операцій передбачено чотири фізичні кнопки.

Продуктивність і точність

Векторний аналізатор SV6301A забезпечує швидкість обробки даних 500 точок за секунду, що дозволяє виконувати квазіреальні вимірювання з максимальною роздільною здатністю до 1001 точки на одне сканування. Висока швидкість обробки і сучасний алгоритм калібрування гарантують стабільність показань у всьому діапазоні частот.

Завдяки динамічному діапазону 50 дБ для параметра S11 та 75 дБ для S21 прилад здатний виконувати точні вимірювання навіть для компонентів із високим рівнем загасання або низьким рівнем відбиття. Це робить SV6301A ефективним інструментом для розробки і тестування антен, узгоджувальних ланцюгів, фільтрів і кабельних систем.

Пам’ять, живлення та інтерфейси

Прилад оснащено двома літій-іонними акумуляторами типу 18650 ємністю 3350 мАг, що забезпечують понад три години автономної роботи. Заряджання здійснюється через порт USB Type-C, який також використовується для передачі даних і оновлення прошивки. Завдяки цьому SV6301A не потребує окремого зарядного пристрою — достатньо стандартного кабелю USB Type-C.

Вбудована пам’ять обсягом 8 ГБ дозволяє зберігати файли калібрування, SNP-файли, знімки екрана та інші дані. Це забезпечує можливість роботи без підключення до комп’ютера, а результати вимірювань можна зручно експортувати для подальшого аналізу.

Формати відображення даних

SV6301A підтримує широкий набір графічних форматів для аналізу результатів вимірювань. Користувач може обирати амплітудно-частотну або фазо-частотну характеристику, переглядати КСВ, діаграму Сміта, полярну діаграму, групову затримку або результати у режимі TDR. Це дає змогу повністю оцінити параметри досліджуваного об’єкта, швидко виявити несправності або неточності налаштування антенних систем.

Сфери застосування

SV6301A використовується для широкого кола завдань:

• тестування антен різних типів (короткохвильові, Wi-Fi, Bluetooth, GPS, ISM);

• аналіз і калібрування ВЧ-компонентів;

• вимірювання параметрів ліній передачі та кабелів;

• проектування і налаштування антенних систем;

• дослідницькі та навчальні роботи у галузі радіоелектроніки.

Завдяки компактності, автономності та високій точності прилад особливо зручний для роботи в польових умовах, де необхідна оперативна перевірка параметрів антен або фільтрів.

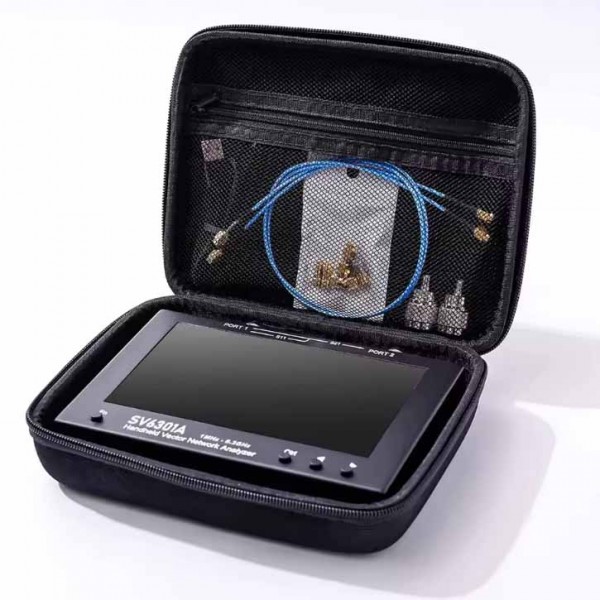

Комплектація

• Векторний аналізатор антен SV6301A

• Кабель USB Type-C

• Перехідники N–SMA

• Кабелі SMA високої якості

• Настільна підставка

• Інструкція користувача

Переваги моделі SV6301A

• широкий частотний діапазон 1 МГц – 6,3 ГГц;

• висока точність вимірювань S11 і S21;

• сенсорний IPS-дисплей і зручне управління;

• металевий корпус з екрануванням;

• автономна робота понад 3 години;

• підтримка TDR, діаграм Сміта, КСВ і групової затримки;

• сучасний інтерфейс USB Type-C та 8 ГБ пам’яті;

• придатність для польових і лабораторних вимірювань.

Висновок

Векторний аналізатор антен SV6301A поєднує в собі точність, надійність та універсальність. Це сучасний вимірювальний прилад, який підходить для розробників, інженерів, технічних фахівців і радіоаматорів, що працюють із антенними системами та високочастотними пристроями. Його використання дозволяє отримувати достовірні результати вимірювань, швидко виявляти проблеми у ВЧ-трактах та оптимізувати параметри антен.

Купити SV6301A в Україні можна з офіційною гарантією та доставкою по всій території країни. Це надійне рішення для тих, хто шукає професійний векторний аналізатор ланцюгів у портативному форматі.
