Газоаналізатор ОКСИ 5М-4Н

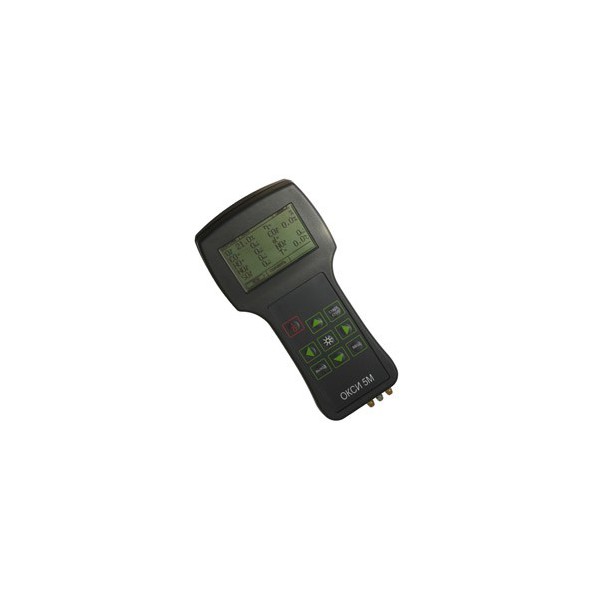

Газоаналізатор ОКСИ 5М-4Н — портативний автоматичний мікропроцесорний прилад для еколого-теплотехнічних вимірювань під час контролю процесів спалювання палива та аналізу складу димових газів. Ця модифікація дає змогу безпосередньо вимірювати об'ємну частку кисню O₂, оксиду вуглецю CO, оксиду азоту NO та діоксиду азоту NO₂, а також температуру димових газів. На основі отриманих значень прилад розраховує низку додаткових параметрів, необхідних для оцінювання процесу горіння та роботи паливного обладнання.

ОКСИ 5М-4Н призначений насамперед для фахівців, які виконують технічне обслуговування, діагностику, ремонт і налагодження котельного та іншого обладнання, що працює на основі спалювання палива. Одночасне визначення кількох компонентів газової суміші допомагає комплексно оцінювати склад продуктів згоряння, контролювати параметри роботи обладнання та проводити еколого-теплотехнічні вимірювання без використання декількох окремих приладів.

Модифікація ОКСИ 5М-4Н займає проміжне положення в серії ОКСИ 5М. Вона підтримує вимірювання O₂, CO, NO та NO₂, але не оснащена каналом вимірювання SO₂. Така конфігурація підходить для завдань, де необхідний контроль кисню, чадного газу та оксидів азоту разом із температурою димових газів.

Що вимірює ОКСИ 5М-4Н

Газоаналізатор виконує прямі вимірювання основних параметрів газового середовища, передбачених для модифікації 4Н. Робочі діапазони каналів дають змогу використовувати прилад для професійного аналізу димових газів під час експлуатації та налагодження теплотехнічного обладнання.

• Кисень O₂ — діапазон вимірювання 0–21 %.
• Оксид вуглецю CO — діапазон вимірювання 0–5000 ppm.
• Оксид азоту NO — діапазон вимірювання 0–2000 ppm.
• Діоксид азоту NO₂ — діапазон вимірювання 0–300 ppm.
• Температура димових газів — діапазон 0–1000 °C.

Вимірювання відразу чотирьох компонентів газової суміші особливо важливе під час налагодження процесу горіння. Значення O₂ характеризує вміст залишкового кисню в продуктах згоряння, CO дає змогу контролювати концентрацію оксиду вуглецю, а окремі канали NO та NO₂ використовуються для визначення вмісту відповідних оксидів азоту. Разом із вимірюванням температури це забезпечує набір даних для комплексного аналізу режиму роботи паливного обладнання.

Розрахункові параметри

Крім безпосередньо вимірюваних величин, газоаналізатор ОКСИ 5М-4Н може визначати розрахункові показники. Для цього прилад використовує результати вимірювань і попередньо встановлені параметри, зокрема значення CO₂max для вибраного виду палива.

• об'ємна частка діоксиду вуглецю CO₂ — розраховується за результатами вимірювання O₂;
• коефіцієнт надлишку повітря α — визначається розрахунковим методом за O₂;
• коефіцієнт корисної дії η;
• сумарний показник оксидів азоту NOx — розраховується за значеннями NO та NO₂.

Наявність розрахункових величин спрощує теплотехнічний аналіз. Користувач отримує не лише концентрації окремих компонентів газової суміші, а й додаткові параметри, які характеризують процес спалювання палива. Це зручно під час налагодження котлів та іншого паливоспалювального обладнання, коли необхідно оцінювати взаємозв'язок між складом димових газів, температурою та режимом горіння.

Застосування газоаналізатора

Портативний газоаналізатор ОКСИ 5М-4Н орієнтований на професійні еколого-теплотехнічні вимірювання. Його можна застосовувати під час обслуговування обладнання, робота якого пов'язана зі спалюванням палива та утворенням димових газів. Прилад допомагає отримувати фактичні значення контрольованих параметрів безпосередньо на місці проведення робіт.

ОКСИ 5М-4Н може використовуватися під час налагодження котельного обладнання, діагностики режиму горіння, перевірки складу продуктів згоряння, технічного обслуговування теплотехнічних установок та виконання екологічного контролю в межах можливостей приладу. Наявність каналів NO і NO₂ робить модифікацію 4Н функціональнішою порівняно з молодшими версіями серії, у яких кількість безпосередньо вимірюваних компонентів менша.

Під час сервісного обслуговування опалювального обладнання результати аналізу димових газів дають фахівцю кількісні дані для подальшого оцінювання роботи установки. Замість орієнтування лише на візуальні ознаки горіння можна контролювати концентрацію конкретних газових компонентів і температуру. Це особливо важливо під час професійного регулювання обладнання, коли режим його роботи оцінюється за сукупністю декількох параметрів.

Мікропроцесорне керування та РК-дисплей

ОКСИ 5М-4Н виконаний як автоматичний мікропроцесорний газоаналітичний прилад. Вимірювані та розрахункові параметри відображаються на рідкокристалічному дисплеї в цифровому та літерному вигляді. Такий спосіб індикації дає змогу працювати з декількома вимірювальними каналами в одному портативному пристрої та послідовно контролювати необхідні показники.

У приладі передбачене підсвічування дисплея, що розширює можливості його використання в місцях із недостатнім зовнішнім освітленням. Для серії також передбачена функція автоматичного калібрування, яка спрощує підготовку газоаналізатора до проведення вимірювань відповідно до встановленого порядку експлуатації.

Пам'ять результатів і передавання даних через RS-232

Газоаналізатор оснащений функціональною пам'яттю, завдяки якій результати вимірювань можна зберігати в приладі для подальшої роботи з отриманими даними. Це корисно під час послідовного проведення вимірювань на декількох режимах роботи обладнання або в різних точках контролю, коли необхідно не тільки переглядати поточне значення, а й зберігати результати.

Для обміну даними передбачений інтерфейс RS-232. Він дає можливість передавати результати на комп'ютер, а також використовувати сумісне обладнання для подальшого опрацювання або виведення інформації. Наявність цифрового інтерфейсу особливо зручна для професійної експлуатації, коли результати газового аналізу необхідно переносити з приладу для подальшого зберігання та аналізу.

Умови експлуатації

Для отримання коректних результатів газоаналізатор необхідно використовувати в межах встановлених умов експлуатації. Під час роботи слід враховувати температуру та вологість навколишнього середовища, атмосферний тиск і вимоги до живлення приладу.

• температура навколишнього середовища — від +5 до +40 °C;
• відносна вологість повітря — до 80 % за температури 35 °C;
• атмосферний тиск — від 84,0 до 106,7 кПа;
• живлення від джерела постійного струму — напруга 5–6 В;
• живлення від мережі змінного струму через блок живлення — 187–242 В, частота (50 ± 1) Гц.

Можливість автономного живлення важлива для портативного вимірювального обладнання, оскільки газоаналізатор часто використовується безпосередньо біля котлів, печей, газоходів та іншого обладнання, де підключення до стаціонарного джерела живлення може бути незручним. За потреби прилад також може працювати від мережі через відповідний блок живлення.

Портативне виконання для виїзних і сервісних робіт

Газоаналізатор ОКСИ 5М-4Н розроблений як переносний прилад, тому його зручно застосовувати не тільки в стаціонарних умовах, а й під час сервісних або виїзних робіт. Маса приладу становить близько 1 кг, що дозволяє транспортувати його між об'єктами та виконувати вимірювання безпосередньо біля обладнання.

Портативне виконання особливо актуальне для сервісних організацій і фахівців, які обслуговують декілька котелень або інших теплотехнічних об'єктів. Один багатокомпонентний газоаналізатор дає змогу вимірювати O₂, CO, NO та NO₂, контролювати температуру й отримувати розрахункові показники без необхідності використовувати окремий вимірювач для кожного параметра.

Особливості модифікації ОКСИ 5М-4Н

Серія ОКСИ 5М включає декілька модифікацій, які відрізняються кількістю вимірювальних каналів. Версія 4Н підтримує вимірювання температури, O₂, CO, NO та NO₂. Водночас канал вимірювання діоксиду сірки SO₂ передбачений у старшій модифікації ОКСИ 5М-5Н і не входить до функцій ОКСИ 5М-4Н.

При цьому для ОКСИ 5М-4Н доступні основні сервісні функції серії: автоматичне калібрування, функціональна пам'ять, інтерфейс RS-232 і підсвічування дисплея. Прилад також виконує розрахунок CO₂, коефіцієнта надлишку повітря α, ККД η та NOx. Завдяки такій конфігурації модель підходить для завдань, у яких необхідний розширений аналіз продуктів згоряння з окремим контролем NO і NO₂.

Контроль процесу спалювання палива

Одне з основних завдань газоаналізатора — отримання даних про склад димових газів під час роботи паливного обладнання. Співвідношення концентрації кисню, вмісту CO та інших компонентів залежить від фактичного режиму горіння. Тому одночасне вимірювання декількох параметрів дозволяє фахівцю отримувати більш повну інформацію для налагодження та перевірки обладнання.

Вимірювання температури димових газів доповнює газовий аналіз. Разом із розрахунковими параметрами ці дані можуть використовуватися під час теплотехнічних робіт для оцінювання поточного режиму роботи установки. Газоаналізатор не лише показує концентрацію окремого газу, а формує комплекс вимірюваних і розрахункових величин у межах функціональності модифікації 4Н.

Для кого призначений ОКСИ 5М-4Н

Газоаналізатор орієнтований на професійне застосування там, де необхідний контроль складу димових газів і теплотехнічних параметрів. Прилад може бути корисним фахівцям із налагодження котельного обладнання, сервісним інженерам, спеціалістам з експлуатації теплотехнічних установок та працівникам, які виконують газоаналітичні й екологічні вимірювання в межах технічних можливостей моделі.

Поєднання декількох вимірювальних каналів, портативного виконання, внутрішньої пам'яті, РК-дисплея та інтерфейсу RS-232 робить ОКСИ 5М-4Н функціональним інструментом для регулярного контролю та налагоджувальних робіт. Користувач може проводити вимірювання безпосередньо біля обладнання, переглядати результати на дисплеї, зберігати їх у пам'яті та передавати дані для подальшої роботи.

Основні переваги конфігурації ОКСИ 5М-4Н

• одночасний контроль O₂, CO, NO та NO₂;
• вимірювання температури димових газів до 1000 °C;
• розрахунок CO₂, коефіцієнта надлишку повітря α, ККД η та NOx;
• мікропроцесорне керування;
• РК-дисплей із цифровою та літерною індикацією;
• автоматичне калібрування;
• функціональна пам'ять для збереження результатів;
• інтерфейс RS-232 для передавання даних;
• підсвічування дисплея;
• портативне виконання для роботи безпосередньо на об'єкті;
• можливість живлення від акумулятора або електромережі через блок живлення.

Газоаналізатор ОКСИ 5М-4Н поєднує вимірювання основних компонентів димових газів із теплотехнічними розрахунками та функціями збереження й передавання результатів. Модель розрахована на професійні завдання, пов'язані з обслуговуванням, діагностикою та налагодженням паливного обладнання, а також із проведенням еколого-теплотехнічних вимірювань.

У комплекті з газоаналізатором передбачений сертифікат відповідності засобів вимірювальної техніки законодавчо регульованої метрології. Під час вибору конкретної модифікації серії ОКСИ 5М слід враховувати перелік необхідних газових компонентів: ОКСИ 5М-4Н вимірює O₂, CO, NO та NO₂, тоді як вимірювання SO₂ для цієї версії не передбачене.
