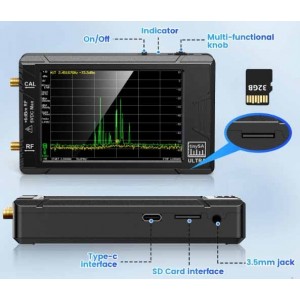

Переносной анализатор спектра TinySA Ultra

Переносной анализатор спектра TinySA Ultra До 6 ГГц. (Прошивка ЗСУ)

Портативный анализатор спектра TSA 4 ULTRA предназначен для исследования сигналов до 800 МГц и до 6 ГГц (в режиме Ультра, требуется включение).

Переносной анализатор TinySa Ultra совместно с направленными (логопериодическими) аетеннами или всенаправленными может использоваться для выявления дронов.

Достоинства:

Компактность.

Невысокая цена.

Наличие интерфейса с компьютером.

Комплект поставки:
Анализатор спектра TSA 4 Ultra – 1 шт.
USB Type-C интерфейсный кабель – 1 шт.
30cm кабель SMA – 2 шт.
SMA-SMA переходник – 1 шт.
Антеннас коннектором SMA – 1 шт.
Стилус – 1 шт.
Карта 32GB MicroSD (вставлена в прибор) – 1 шт.

Режим ULTRA до 6ГГц.

В нормальном низкочастотном входном режиме фильтр нижних частот на входе обеспечивает отсутствие зеркальных и паразитных сигналов, но это также ограничивает максимальные используемые частоты полосой пропускания фильтра нижних частот (около 800 МГц). Когда этот фильтр нижних частот удаляется, первый смеситель можно использовать для очень высоких частот, но рядом с нужными продуктами смешения также будут генерироваться различные зеркала и шпоры. Используя специальный алгоритм, требующий многократных измерений на разных частотах, подобный тому, который используется в USB-анализаторах спектра Signal Hound, можно устранить большую часть этих зеркал и побочных эффектов для сигналов, которые присутствуют достаточно долго, чтобы их можно было измерить несколько раз. Очень короткие или сложные сигналы, а также широкополосные сигналы (шире 1 МГц) не будут хорошо работать с алгоритмом устранения зеркал и паразитных помех.
В режиме Ultra входной фильтр нижних частот автоматически включается для всех частот в пределах полосы пропускания фильтра нижних частот (максимум до 750 МГц). Для более высоких частот фильтр нижних частот будет обойден, и измерение будет медленнее из-за нескольких измерений на частоту, необходимых для алгоритма устранения отражения и паразитных помех.
Наряду с алгоритмом устранения зеркал и побочных эффектов также можно удалить зеркала и побочные эффекты с помощью внешнего преселектора, который пропускает на вход только ограниченную полосу частот. Практическим примером такого предварительного селектора является полосовой фильтр Wi-Fi или антенна с ограниченной полосой пропускания. Например, использование антенны, настроенной на диапазон Wi-Fi, достаточно для устранения большинства ответвлений и зеркал, а также для более быстрого измерения и захвата коротких передач для консолидации в режиме максимального удержания, чтобы увидеть занятость диапазона Wi-Fi.
При отключенном входном фильтре нижних частот гетеродин (LO) будет больше просачиваться на вход RF. Ожидайте уровни до -10dBm. Во время обычных измерений это не должно быть проблемой, но может повлиять на очень чувствительную цепь, подключенную к ВЧ-входу.
Максимальная входная частота в ультрарежиме ограничена 12 ГГц (в режиме HARMONIC 3 по умолчанию) или 20 ГГц (в режиме HARMONIC 5), но максимально откалиброванная частота составляет 6 ГГц. Чувствительность снижается с увеличением частоты и примерно на 10 дБ ниже 2,5 ГГц и на 25 дБ ниже 5,3 ГГц. Таблица поправок на вход корректирует это снижение чувствительности до 6 ГГц. Выше 6 ГГц частотно-зависимая коррекция отсутствует, и чувствительность быстро падает.
Полное сканирование от 0 Гц до 6 ГГц с включенным алгоритмом устранения зеркал и паразитных помех занимает почти 14 секунд.
Включение режима Ultra не оказывает отрицательного влияния на измерения ниже частоты ULTRA START, поэтому после включения режима Ultra нет особых причин отключать режим Ultra, но при необходимости это можно сделать с помощью той же команды CONFIG/MORE/ENABLE ULTRA. Устранение зеркал и ответвлений автоматически отключается и включается, когда для параметра УДАЛЕНИЕ КОНФИГУРАЦИИ/ОТВЕТЧИКИ установлено значение АВТО ([A]). Его можно деактивировать вручную, если он не нужен при использовании предварительного селектора, установив УДАЛЕНИЕ КОНФИГУРАЦИИ/СПУР на ВЫКЛ ([_])
Подводя итог недостаткам измерения в ультрарежиме:
Увеличено время сканирования
Не удается захватить сигналы очень короткой продолжительности
Не удается захватить сигналы сканирования (например, от подметальной машины)
Показывает ложные сигналы при использовании с очень сложными или широкими сигналами.
Более высокая утечка гетеродина из ВЧ-разъема
Режим Ultra отключен по умолчанию, но его можно включить с помощью команды CONFIG/MORE/ENABLE ULTRA, используя 4321 в качестве кода разблокировки. После включения ультра режим остается включенным. Иногда обновление FW может потребовать повторного включения. Включая ультра-режим, вы подтверждаете, что понимаете и соглашаетесь с ограничениями ультра-режима.
