Аналізатор спектра HackRF One PortaPack H2 Mayhem 1 МГц–6 ГГц

HackRF One PortaPack H2 Mayhem — портативний SDR-приймач, передавач, декодер та аналізатор спектра для роботи з радіосигналами в широкому діапазоні частот від 1 МГц до 6 ГГц. Прилад виконаний у металевому корпусі, оснащений кольоровим сенсорним РК-дисплеєм діагоналлю 3,2 дюйма та вбудованим акумулятором ємністю 2500 мА·год. Завдяки PortaPack H2 пристрій можна використовувати як автономну польову систему без постійного підключення до комп’ютера.

Установлена прошивка Mayhem розширює можливості платформи HackRF One та забезпечує зручну роботу з функціями приймання, передавання, аналізу спектра й декодування безпосередньо з інтерфейсу PortaPack.

Широкий частотний діапазон 1 МГц–6 ГГц

HackRF One PortaPack H2 працює в діапазоні від 1 МГц до 6 ГГц.

Частота дискретизації становить від 2 до 20 МГц. Програмно керований смуговий фільтр працює як у режимі приймання, так і під час передавання. Також передбачене програмно контрольоване живлення антенного порту — до 50 мА при напрузі 3,3 В.

Автономна робота з PortaPack H2

Однією з головних особливостей комплекту є PortaPack H2, який перетворює HackRF One на самодостатній портативний пристрій із власними органами керування та дисплеєм. Кольоровий сенсорний екран діагоналлю 3,2 дюйма дає змогу працювати з меню та функціями безпосередньо на приладі, а фізичні кнопки спрощують керування в польових умовах.

Вбудований динамік доповнює автономну конфігурацію. Живлення забезпечує акумулятор 3,7 В ємністю 2500 мА·год, тому для базової роботи не потрібне постійне зовнішнє джерело живлення. Металевий корпус розрахований на портативне використання та надає пристрою компактного польового формату.

Приймання, передавання, аналіз спектра та декодування

HackRF One PortaPack H2 Mayhem поєднує кілька функцій в одному пристрої. Він може використовуватися як SDR-приймач для спостереження за радіосигналами, як аналізатор спектра для оцінювання активності в частотному діапазоні, як передавач для відповідних експериментальних і технічних завдань, а також як декодер у межах можливостей встановленої прошивки.

Поєднання цих режимів зручне, коли потрібно не просто знайти сигнал, а послідовно дослідити його в межах одного портативного комплексу. Користувач може працювати з радіочастотним спектром у лабораторії, майстерні або безпосередньо на об’єкті, не використовуючи окремий дисплей для керування PortaPack.

Інтерфейси та підключення

Для підключення антени використовується роз’єм SMA female. Окремі тактові вхід і вихід також виконані на роз’ємах SMA female.

У комплекті передбачено SMA-кабель male–male для з’єднання сумісного високочастотного обладнання, а також USB-кабель. Додатково постачається модуль LNA з підсиленням 20 дБ і робочим діапазоном 5 МГц–6 ГГц. Він може застосовуватися в конфігураціях, де потрібне додаткове підсилення прийнятого сигналу.

Набір антен у комплекті

Комплектація HackRF One PortaPack H2 Mayhem включає кілька антен для роботи в різних частотних діапазонах. Постачається антена 700–2700 МГц, антена з коефіцієнтом підсилення 8 dBi для частот 2,4 ГГц, 5 ГГц і 5,8 ГГц, телескопічна антена, а також антена 12 dBi для діапазону 700–2700 МГц і антена 35 dBi для діапазону 700–2700 МГц. Такий набір дає змогу підбирати антену відповідно до робочої частоти та конкретного завдання.

Для телескопічної антени на сторінці товару вказана нижня межа 40 МГц, однак верхня межа діапазону в початкових даних не зазначена однозначно. Тому в описі не наводиться непідтверджене значення.

Портативний формат для польових і лабораторних завдань

Габарити пристрою становлять 8,7 × 12,5 × 3,8 см. Завдяки компактному корпусу, вбудованому акумулятору, дисплею та органам керування HackRF One PortaPack H2 зручно брати з собою для роботи поза лабораторією. Прилад не прив’язаний до стаціонарного робочого місця та може використовуватися там, де важливо швидко перевірити наявність сигналів або проаналізувати радіочастотну обстановку.

Водночас можливість підключення через USB дозволяє інтегрувати HackRF One у стаціонарне робоче місце.

Для кого підійде HackRF One PortaPack H2 Mayhem

Пристрій орієнтований на користувачів, яким потрібен широкий частотний діапазон і можливість працювати з SDR у портативному форматі. Це може бути актуально для фахівців зі зв’язку, радіоінженерів, сервісних спеціалістів, розробників, радіоаматорів та користувачів, які досліджують радіосигнали й перевіряють роботу радіочастотних систем.

Основні характеристики HackRF One PortaPack H2 Mayhem

• Тип пристрою: SDR-приймач, передавач, декодер, аналізатор спектра.
• Частотний діапазон: 1 МГц–6 ГГц.
• Частота дискретизації: 2–20 МГц.
• Фільтр: програмно керований смуговий фільтр на приймання та передавання.
• Живлення антенного порту: програмно контрольоване, до 50 мА при 3,3 В.
• Дисплей: кольоровий сенсорний РК-екран 3,2 дюйма.
• Динамік: вбудований.
• Антенний роз’єм: SMA female.
• Тактовий вхід/вихід: SMA female.
• Акумулятор: вбудований, 3,7 В, 2500 мА·год.
• Матеріал корпусу: метал.
• Розміри: 8,7 × 12,5 × 3,8 см.
• Прошивка: Mayhem Firmware.
• TCXO: 0,1 ppm.

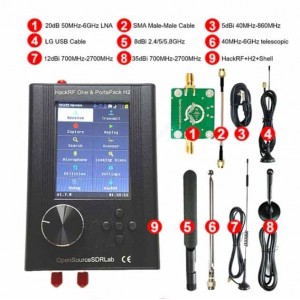

Комплектація

1. Модуль LNA, підсилення 20 дБ, діапазон 5 МГц–6 ГГц.
2. Кабель SMA male–SMA male.
3. USB-кабель.
4. Антена 700–2700 МГц.
5. Антена 8 dBi для 2,4 ГГц / 5 ГГц / 5,8 ГГц.
6. Телескопічна антена з нижньою межею діапазону 40 МГц; верхня межа в початкових даних не вказана однозначно.
7. Антена 12 dBi, 700–2700 МГц.
8. Антена 35 dBi, 700–2700 МГц.
9. HackRF One PortaPack H2 — 1 шт.

HackRF One PortaPack H2 Mayhem — автономний SDR-комплекс у компактному корпусі

Поєднання HackRF One, PortaPack H2, прошивки Mayhem, сенсорного екрана, вбудованого акумулятора та набору антен формує готовий портативний комплекс для роботи з радіочастотним спектром у діапазоні 1 МГц–6 ГГц. Пристрій дозволяє приймати й передавати сигнали, аналізувати спектр і використовувати функції декодування, залишаючись компактним рішенням для роботи в лабораторних та польових умовах.
