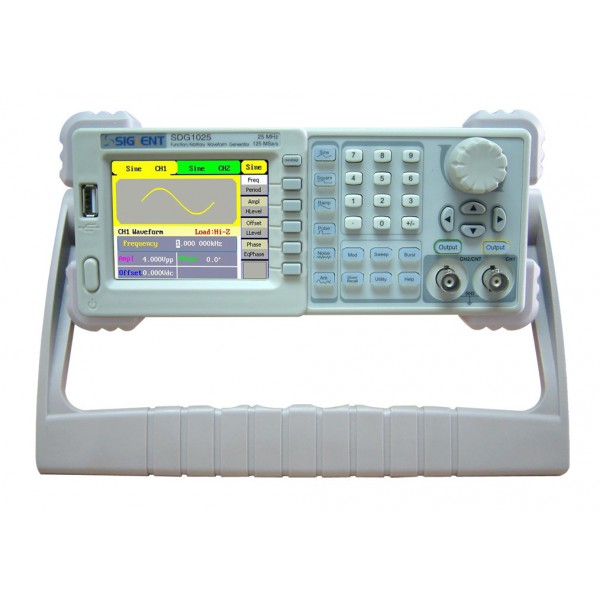

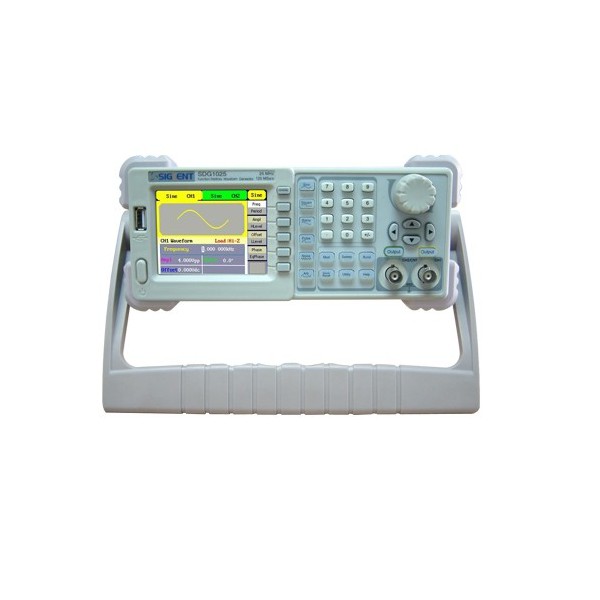

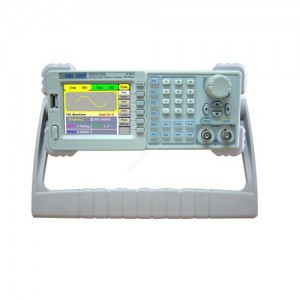

Генератор сигналів SIGLENT SDG1025 25 МГц

SIGLENT SDG1025 — двоканальний цифровий генератор сигналів із технологією прямого цифрового синтезу DDS, максимальною вихідною частотою 25 МГц і частотою дискретизації 125 Мвиб/с. Прилад призначений для формування стандартних, імпульсних і довільних сигналів, проведення лабораторних вимірювань, налагодження електронних пристроїв та перевірки роботи електронних схем. Два незалежні вихідні канали можна синхронізувати та використовувати зі зсувом фази.

Генератор SIGLENT SDG1025 поєднує 14-бітну вертикальну роздільну здатність, частотну роздільну здатність 1 мкГц і пам’ять довільної форми на 16 000 точок. Прилад підтримує синусоїдальні, прямокутні, пилкоподібні, трикутні, імпульсні сигнали, гаусів білий шум, а також сигнали довільної форми. Для роботи зі складними тестовими послідовностями передбачені різні типи модуляції, режим Sweep і пакетна генерація Burst.

Основні можливості генератора SIGLENT SDG1025

В основі SDG1025 використовується технологія DDS, яка забезпечує цифрове формування сигналу з точно заданими параметрами. Максимальна частота генератора становить 25 МГц, а два незалежні канали дають змогу одночасно формувати два сигнали та налаштовувати їхню взаємну фазу. Така конфігурація зручна під час дослідження двоканальних схем, перевірки фазових співвідношень і виконання лабораторних робіт.

• технологія прямого цифрового синтезу DDS;
• 2 незалежні вихідні канали;
• максимальна частота вихідного сигналу — 25 МГц;
• частота дискретизації — 125 Мвиб/с;
• вертикальна роздільна здатність — 14 біт;
• частотна роздільна здатність — 1 мкГц;
• довжина пам’яті довільної форми — 16 000 точок;
• стандартні та довільні форми сигналів;
• вбудований частотомір до 200 МГц;
• модуляції AM, DSB-AM, FM, PM, FSK, ASK і PWM;
• режими Sweep і Burst;
• можливість створення власної форми сигналу;
• енергонезалежна пам’ять для збереження сигналів;
• USB для роботи з накопичувачами та підключення до ПК;
• можливість дистанційного керування;
• 3,5-дюймовий TFT-LCD дисплей із вбудованою системою підказок.

Форми та частотні діапазони сигналів

Функціональний генератор SDG1025 підтримує основні форми сигналу та дає змогу працювати із сигналами довільної форми. Частотний діапазон залежить від вибраного типу сигналу. Для синусоїди та прямокутного сигналу верхня межа становить 25 МГц, для імпульсного сигналу — 10 МГц, а для пилкоподібної або трикутної форми — 300 кГц.

Генерація сигналів довільної форми

Окремою можливістю SIGLENT SDG1025 є робота із сигналами довільної форми. Глибина пам’яті становить 16 000 точок, а 14-бітна вертикальна роздільна здатність забезпечує детальне цифрове представлення створюваної форми. Користувач може формувати власні сигнали, зберігати їх у пам’яті приладу та використовувати для подальших вимірювань і тестування.

У серії передбачено п’ять основних стандартних форм сигналу — синусоїда, прямокутний сигнал, пилкоподібний сигнал, імпульс і шум, а також 46 вбудованих типів сигналів довільної форми. Це розширює можливості генератора під час моделювання різних режимів роботи електронних вузлів і випробування схем нестандартними тестовими сигналами.

Модуляція, Sweep і Burst

Генератор сигналів SIGLENT SDG1025 підтримує широкий набір функцій модуляції: AM, DSB-AM, FM, PM, FSK, ASK і PWM. Це дозволяє використовувати прилад не лише як джерело базових періодичних сигналів, а й для формування модульованих сигналів під час перевірки та налагодження електронних систем.

Режим Sweep забезпечує автоматичну зміну частоти в заданому діапазоні. Підтримується лінійне та логарифмічне свіпування з часом проходження від 1 мс до 500 с. Функція Burst призначена для формування пакетів сигналів і може використовуватися в задачах, де потрібна генерація обмеженої кількості циклів або запуск сигналу за тригером.

Два незалежні вихідні канали

Наявність двох вихідних каналів розширює можливості SDG1025 у порівнянні з одноканальними генераторами. Канали можуть працювати незалежно, а також синхронізуватися між собою. Передбачено керування фазовим співвідношенням між сигналами, що корисно під час дослідження схем із декількома сигналами та перевірки фазозалежних процесів.

Амплітуда вихідного сигналу становить від 10 мВ пік-пік до 10 В пік-пік при навантаженні 50 Ом. У високоомному режимі діапазон становить від 20 мВ до 20 В пік-пік.

Вбудований частотомір до 200 МГц

Крім функції генерації, SDG1025 має вбудований частотомір. Діапазон вимірювання частоти становить від 100 мГц до 200 МГц. Завдяки цьому прилад може застосовуватися не лише як джерело тестових сигналів, а й для вимірювання частоти зовнішнього сигналу без використання окремого частотоміра.

Керування та підключення до ПК

SIGLENT SDG1025 оснащений USB-інтерфейсами Host і Device. USB Host дає змогу використовувати зовнішні USB-накопичувачі, зокрема для роботи зі збереженими даними та оновлення програмного забезпечення приладу. Через USB Device генератор можна підключати до комп’ютера та керувати ним дистанційно.

Для SDG1025 також заявлена можливість роботи спільно з цифровими осцилографами SIGLENT. Така взаємодія дозволяє використовувати генератор і осцилограф у складі одного вимірювального комплексу. На сторінці товару також зазначені опціональні інтерфейси GPIB (IEEE-488) і LAN.

Дисплей і керування

Для відображення параметрів і роботи з меню генератор оснащений кольоровим 3,5-дюймовим TFT-LCD дисплеєм. Інтерфейс забезпечує доступ до налаштувань форми сигналу, частоти, амплітуди, модуляції та інших функцій. Вбудована система підказок спрощує роботу з меню та налаштуваннями приладу без постійного звернення до зовнішньої документації.

Технічні характеристики SIGLENT SDG1025

Застосування SDG1025

Генератор сигналів SIGLENT SDG1025 може використовуватися під час розроблення, діагностики та налагодження електронних пристроїв, перевірки аналогових і цифрових схем, дослідження частотних характеристик, роботи з модульованими сигналами та виконання лабораторних вимірювань. Можливість створення довільної форми сигналу розширює сферу застосування приладу там, де стандартних синусоїдальних, прямокутних або імпульсних сигналів недостатньо.

Поєднання двох каналів, частотного діапазону до 25 МГц, 14-бітної роздільної здатності, частоти дискретизації 125 Мвиб/с, функцій модуляції та вбудованого частотоміра робить SDG1025 багатофункціональним лабораторним генератором для формування та дослідження різних типів електричних сигналів.
