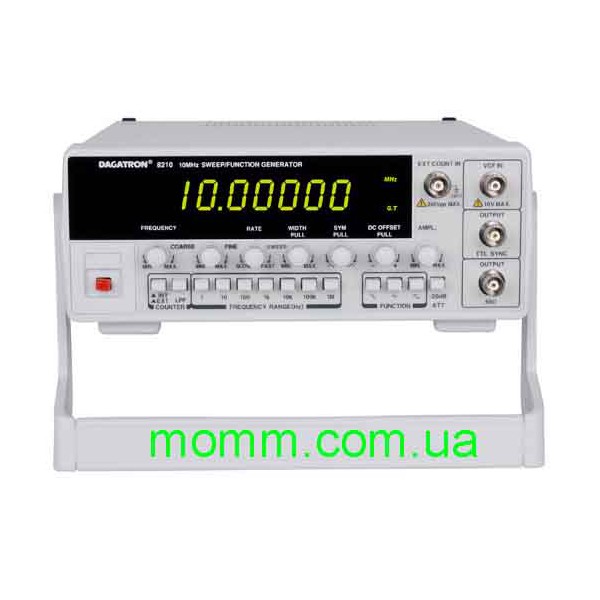

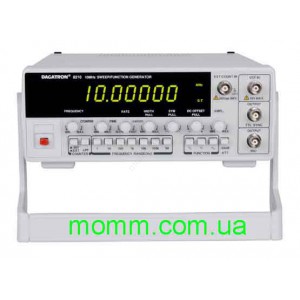

Генератор сигналів FG8210

Генератор сигналів FG8210 — універсальний вимірювальний прилад для формування електричних сигналів у широкому діапазоні частот. Модель поєднує функції генератора імпульсів, функціонального генератора, частотоміра та генератора лінійної розгортки. Це дозволяє використовувати один прилад під час налагодження, перевірки й дослідження електронних схем, окремих вузлів та обладнання. Частотний діапазон формованих сигналів становить від 100 мГц до 10 МГц.

FG8210 формує кілька основних типів сигналів, потрібних у лабораторній і сервісній практиці: синусоїдальний, прямокутний і трикутний сигнали, лінійне наростання, імпульс, пилкоподібний сигнал та постійну складову DC. Завдяки такому набору генератор можна застосовувати для подавання тестових сигналів на входи електронних пристроїв, перевірки реакції схем і спостереження за проходженням сигналу.

Основні можливості FG8210

Однією з ключових особливостей генератора сигналів FG8210 є поєднання кількох функцій в одному настільному приладі. Користувач може не лише формувати сигнали заданої форми та частоти, а й використовувати вбудований частотомір для контролю зовнішнього сигналу. Це зручно для робочого місця, де необхідно регулярно виконувати різні вимірювальні та налагоджувальні операції.

Прилад має 6-розрядну індикацію генератора та сім частотних діапазонів: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц і 10 МГц. Частота встановлюється в межах обраного діапазону, що дає змогу адаптувати вихідний сигнал до конкретного завдання. Амплітуда регулюється до максимального заявленого значення 20 В.

Окремо передбачено змінюване постійне зміщення, яке дозволяє коригувати положення змінного сигналу відносно нульового рівня. Разом із регулюванням частоти й амплітуди це дає можливість гнучко налаштовувати вихідний сигнал у межах заявлених характеристик приладу.

Форми вихідного сигналу

FG8210 підтримує набір форм сигналів, які часто використовують під час тестування електроніки. Синусоїдальний сигнал застосовують для роботи з колами змінного струму та оцінювання частотної поведінки схем. Прямокутний сигнал зручний для перевірки імпульсних і логічних вузлів, а трикутний — для задач, де потрібна лінійна зміна напруги протягом певного інтервалу.

Крім основних форм, генератор може формувати лінійне наростання, імпульсний і пилкоподібний сигнали, а також DC. Для прямокутного сигналу передбачено рівень TTL. Такий набір робить прилад придатним для різних сценаріїв перевірки, коли форма тестового сигналу має відповідати характеру досліджуваного електронного вузла.

Вбудований частотомір

У конструкції FG8210 передбачено 7-розрядний частотомір, який може вимірювати частоту зовнішнього сигналу до 100 000 Гц. Завдяки цьому генератор виконує не лише функцію джерела тестового сигналу, а й дозволяє контролювати частоту зовнішнього сигналу без використання окремого частотоміра для відповідного діапазону.

Поєднання генератора та частотоміра зручне для навчальних лабораторій, ремонтних майстерень і сервісних робочих місць. В одному приладі можна сформувати необхідний тестовий сигнал, а за потреби перейти до вимірювання зовнішньої частоти. Це спрощує організацію типових робіт з електронними пристроями.

Лінійна розгортка Sweep

FG8210 підтримує режим лінійної розгортки. Передбачене зовнішнє або внутрішнє керування sweep-генератором у співвідношенні від 1:1 до 100:1. Режим розгортки дозволяє змінювати частоту сигналу в заданому діапазоні та спостерігати, як досліджуваний електронний вузол реагує на зміну частоти.

Такий режим може використовуватися під час перевірки частотної реакції схем, фільтрів та інших електронних вузлів. Замість послідовного ручного встановлення великої кількості окремих частот користувач отримує можливість працювати з частотною розгорткою в межах функцій FG8210.

Для яких завдань підходить генератор

Функціональний генератор FG8210 може використовуватися під час розробки, ремонту, налаштування та перевірки електронної апаратури. Він підходить для подавання контрольного сигналу на підсилювальні каскади, фільтри, імпульсні та логічні вузли, а також для інших робіт, де потрібне джерело сигналу заданої форми та частоти.

Прилад може бути корисним і в навчальному процесі для демонстрації властивостей синусоїдальних, прямокутних, трикутних та імпульсних сигналів. Під час практичних занять можна змінювати частоту, амплітуду та постійне зміщення, використовувати режим розгортки й контролювати зовнішній сигнал за допомогою вбудованого частотоміра.

FG8210 орієнтований на лабораторії, сервісні центри, ремонтні майстерні, навчальні заклади та робочі місця технічних спеціалістів. Поєднання кількох режимів в одному корпусі робить його зручним для робіт, де регулярно потрібні генерація тестових сигналів, зміна їх параметрів і базовий частотний контроль.

Регулювання параметрів сигналу

Під час перевірки електронних схем важливо мати можливість змінювати не лише частоту, а й рівень тестового сигналу. У FG8210 амплітуда регулюється до 20 В, тому користувач може підібрати потрібний вихідний рівень відповідно до конкретного завдання та параметрів досліджуваного вузла.

Змінюване постійне зміщення дає змогу коригувати DC-рівень вихідного сигналу. Разом із вибором форми, частоти та амплітуди це розширює можливості налаштування генератора без виходу за межі його заявлених функцій. Для меандру також передбачений TTL-рівень, що важливо під час роботи з відповідними логічними схемами.

Габарити та формат виконання

FG8210 виконаний як настільний лабораторний прилад. Його габаритні розміри становлять 270 × 240 × 90 мм, а маса — 3,0 кг. Такий формат розрахований на стаціонарне використання на лабораторному або сервісному робочому місці поруч з осцилографом, мультиметром та іншим вимірювальним обладнанням.

В одному пристрої доступні генерація основних форм сигналу, регулювання частоти й амплітуди, постійне зміщення, TTL-рівень прямокутного сигналу, режим лінійної розгортки та вимірювання частоти зовнішнього сигналу. Це дозволяє використовувати FG8210 як багатофункціональне джерело тестових сигналів для різних робіт з електронікою.

Широкий діапазон частот і можливість вибору форми сигналу дають змогу використовувати FG8210 як універсальне джерело під час послідовної перевірки різних каскадів. Користувач може сформувати потрібний тестовий сигнал, скоригувати його рівень і постійну складову, а потім перейти до іншого режиму без заміни основного генератора. Це особливо зручно там, де впродовж одного робочого циклу виконують кілька різних операцій з електронною апаратурою.

Технічні характеристики FG8210

• Тип: генератор сигналів із функціями генератора імпульсів, функціонального генератора, частотоміра та sweep-генератора.
• Діапазон формування сигналів: від 100 мГц до 10 МГц.
• Частотні діапазони: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 10 МГц.
• Форми сигналу: синусоїда, прямокутник, трикутник, лінійне наростання, імпульс, пилка, DC.
• Амплітуда: до 20 В, регульована.
• Частотомір: 7-розрядний, вимірювання зовнішнього сигналу до 100 000 Гц.
• Лінійна розгортка: зовнішнє або внутрішнє керування, співвідношення від 1:1 до 100:1.
• Рівень прямокутного сигналу: TTL.
• Постійне зміщення: регульоване.
• Габарити: 270 × 240 × 90 мм.
• Маса: 3,0 кг.

Генератор сигналів до 10 МГц для лабораторних і сервісних робіт

FG8210 поєднує основні функції, необхідні для формування й перевірки електричних сигналів. Прилад дозволяє працювати з кількома формами сигналу, змінювати частоту, амплітуду та постійне зміщення, використовувати sweep-режим і вимірювати частоту зовнішнього сигналу. Завдяки діапазону до 10 МГц модель може застосовуватися для широкого кола типових лабораторних і сервісних задач.

Якщо потрібен генератор сигналів FG8210 для налагодження електроніки, навчальних робіт або перевірки окремих вузлів, ця модель забезпечує необхідний набір базових функцій в одному приладі. Регульована амплітуда до 20 В, підтримка різних форм сигналів, частотна розгортка та вбудований частотомір роблять FG8210 універсальним інструментом для роботи з тестовими сигналами.
