Генератор імпульсів PG-872

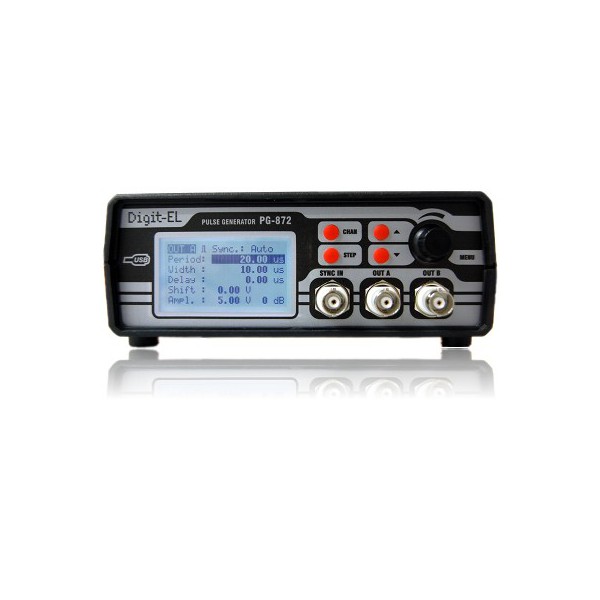

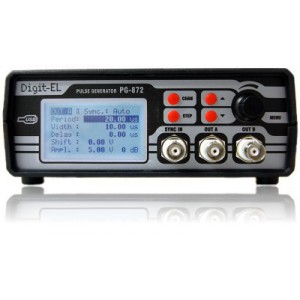

Генератор імпульсів PG-872 — двоканальний прилад для формування прямокутних імпульсів із регульованими часовими та амплітудними параметрами. Модель дає змогу окремо задавати затримку, тривалість і період сигналу для кожного вихідного каналу, тому підходить для лабораторних, налагоджувальних і вимірювальних робіт, де необхідно формувати та синхронізувати імпульсні сигнали з точно заданими параметрами. PG-872 може використовуватися як заміна генераторів серії Г5 ранніх років випуску.

Прилад оснащений двома незалежними вихідними каналами, одним входом зовнішнього запуску та двома каналами внутрішньої синхронізації, які використовуються в режимі автогенератора. Підтримуються зовнішній і внутрішній запуск. Завдяки незалежному налаштуванню каналів користувач може формувати два прямокутні імпульсні сигнали з різними значеннями затримки, тривалості та періоду в межах передбачених характеристик.

Регулювання часових параметрів

PG-872 забезпечує широкий діапазон налаштування основних часових параметрів імпульсу. Тривалість імпульсу регулюється від 10 нс до 10 с із дискретністю 10 нс. Період задається в межах від 20 нс до 10 с, також із дискретністю 10 нс. Затримку імпульсу можна встановлювати від 10 нс до 10 с із кроком 10 нс. Такий діапазон дає можливість працювати як із короткими наносекундними імпульсами, так і з набагато повільнішими процесами, для яких потрібні інтервали до кількох секунд.

Мертвий час запуску становить до 10 с і задається з дискретністю 10 нс. Фронт імпульсу — 2 нс. Сукупність цих параметрів дозволяє використовувати генератор у завданнях, де важлива точна часова прив’язка сигналів, керування затримками між подіями, формування тестових послідовностей або синхронізація окремих вузлів вимірювальної установки.

Два незалежні вихідні канали

Однією з ключових особливостей генератора PG-872 є наявність двох незалежних вихідних каналів. Для кожного каналу окремо задаються затримка, тривалість і період імпульсу. Це зручно під час роботи з двома виконавчими або вимірювальними пристроями, коли сигнали мають відрізнятися за часовими параметрами або повинні бути взаємно узгоджені в межах одного експерименту.

Амплітуда вихідних сигналів регулюється від –5 до +10 В із кроком 10 мВ. Передбачено атенюатор із положеннями 0 дБ, –20 дБ і «вимкнено». Номінальне навантаження виходу становить 50 Ом. Такі параметри дають змогу налаштовувати рівень імпульсного сигналу відповідно до вимог підключеного обладнання, не змінюючи основну часову конфігурацію генератора.

Зовнішня та внутрішня синхронізація

Генератор підтримує режими зовнішнього та внутрішнього запуску. Для зовнішньої синхронізації передбачено один вхід запуску, а для роботи в режимі автогенератора — два канали внутрішньої синхронізації. Це дозволяє інтегрувати PG-872 у вимірювальні стенди та системи, де запуск імпульсу має відбуватися від зовнішньої події або, навпаки, сам генератор використовується для формування узгоджених часових сигналів.

Синхровхід має опір 200 Ом. Мінімальна тривалість сигналу синхронізації становить 10 нс. Передбачено цифровий фільтр сигналу синхронізації, який можна вимикати, а також функцію вимірювання періоду зовнішніх синхроімпульсів. Ці можливості спрощують роботу із зовнішніми джерелами запуску та допомагають контролювати часові характеристики синхросигналу без використання додаткових засобів для базового вимірювання його періоду.

Керування з панелі та через USB

Керувати генератором PG-872 можна безпосередньо з приладу за допомогою кнопок або з персонального комп’ютера. Для підключення до ПК використовується USB-інтерфейс із гальванічною розв’язкою. Такий спосіб зв’язку дає змогу включати генератор до автоматизованого робочого місця та змінювати параметри сигналів програмно.

Для роботи з комп’ютером може використовуватися спеціалізоване програмне забезпечення, що постачається разом із генератором, або універсальне середовище LabVIEW. У вихідній специфікації заявлена сумісність із Windows 98/ME/2000/XP. Це важливо враховувати під час підготовки ПК або вимірювального комплексу, до якого планується підключення приладу.

Пам’ять налаштувань

У PG-872 передбачена вбудована пам’ять на 10 наборів параметрів. Вона дає можливість зберігати часто використовувані конфігурації та повертатися до них без повторного ручного введення всіх значень. Для лабораторної практики це особливо зручно, коли одна й та сама послідовність вимірювань повторюється з кількома заздалегідь визначеними режимами генератора.

Збереження налаштувань також допомагає скоротити кількість рутинних операцій під час налагодження електронних вузлів або проведення серійних тестів. Користувач може підготувати декілька робочих режимів із потрібними значеннями періоду, тривалості, затримки й амплітуди та перемикатися між ними відповідно до поточного етапу роботи.

Застосування генератора PG-872

Генератор прямокутних імпульсів PG-872 орієнтований на роботу з електронними та вимірювальними системами, у яких потрібне кероване імпульсне збудження або точна синхронізація. Регульовані затримка, тривалість і період дозволяють формувати тестові сигнали для перевірки реакції електронних схем, організації часової прив’язки між пристроями, запуску вимірювальних каналів і проведення лабораторних експериментів.

Два незалежні виходи роблять прилад зручним у задачах, де необхідно одночасно отримувати два імпульсні сигнали з окремими параметрами. Зовнішній вхід запуску дозволяє пов’язати роботу генератора з іншою апаратурою, а внутрішня синхронізація забезпечує автономну роботу в режимі автогенератора. USB-підключення доповнює ручне керування та дає можливість використовувати PG-872 у складі комп’ютеризованого вимірювального комплексу.

Основні технічні характеристики PG-872

• Тип сигналу: прямокутні імпульси.
• Незалежні вихідні канали: 2.
• Вхід запуску: 1.
• Канали внутрішньої синхронізації: 2.
• Режими запуску: зовнішній та внутрішній.
• Тривалість імпульсу: від 10 нс до 10 с.
• Дискретність налаштування тривалості: 10 нс.
• Період: від 20 нс до 10 с.
• Дискретність налаштування періоду: 10 нс.
• Затримка імпульсу: від 10 нс до 10 с.
• Дискретність налаштування затримки: 10 нс.
• Мертвий час запуску: до 10 с, дискретність 10 нс.
• Фронт: 2 нс.
• Амплітуда вихідних сигналів: від –5 до +10 В.
• Крок регулювання амплітуди: 10 мВ.
• Атенюатор: 0 дБ, –20 дБ, вимкнено.
• Навантаження: 50 Ом.
• Опір входу синхронізації: 200 Ом.
• Тривалість сигналу синхронізації: не менше 10 нс.
• Цифровий фільтр синхросигналу: передбачений, із можливістю вимкнення.
• Вимірювання періоду зовнішніх синхроімпульсів: передбачено.
• Пам’ять: 10 наборів налаштувань.
• Інтерфейс: USB із гальванічною розв’язкою.
• Програмне керування: спеціалізоване ПЗ або LabVIEW.
• Заявлена сумісність з ОС: Windows 98/ME/2000/XP.
• Живлення: 220 В.
• Споживана потужність: до 10 Вт.
• Габарити: 16 × 14 × 6 см.
• Маса: 0,5 кг.

Практичні особливості роботи

Широкі межі регулювання часових параметрів дозволяють використовувати один генератор у різних режимах без переходу на окремі джерела імпульсів для наносекундних і секундних інтервалів. Дискретність 10 нс зберігається для налаштування тривалості, періоду та затримки, що спрощує узгодження параметрів між двома каналами та повторне відтворення заданих режимів.

Регулювання вихідної амплітуди з кроком 10 мВ і робота з навантаженням 50 Ом дозволяють адаптувати рівень сигналу до конкретної схеми або вимірювального тракту в межах характеристик генератора. Атенюатор на 0 дБ і –20 дБ забезпечує додатковий спосіб зміни рівня вихідного сигналу, а режим вимкнення дозволяє відключити відповідний вихід.

Живлення та конструктивні параметри

Генератор розрахований на живлення від мережі 220 В. Споживана потужність не перевищує 10 Вт. Габаритні розміри приладу становлять 16 × 14 × 6 см, маса — 0,5 кг. Компактний корпус дає змогу розмістити PG-872 на лабораторному столі поруч з осцилографом, вимірювачем або іншими компонентами стенда без значних вимог до робочого простору.

PG-872 поєднує два незалежні канали формування прямокутних імпульсів, регулювання ключових часових параметрів із дискретністю 10 нс, налаштування амплітуди, зовнішню та внутрішню синхронізацію, пам’ять робочих конфігурацій і керування з ПК через USB. Це функціональне поєднання робить генератор практичним інструментом для формування тестових імпульсів і синхронізації обладнання в лабораторних та налагоджувальних системах.
