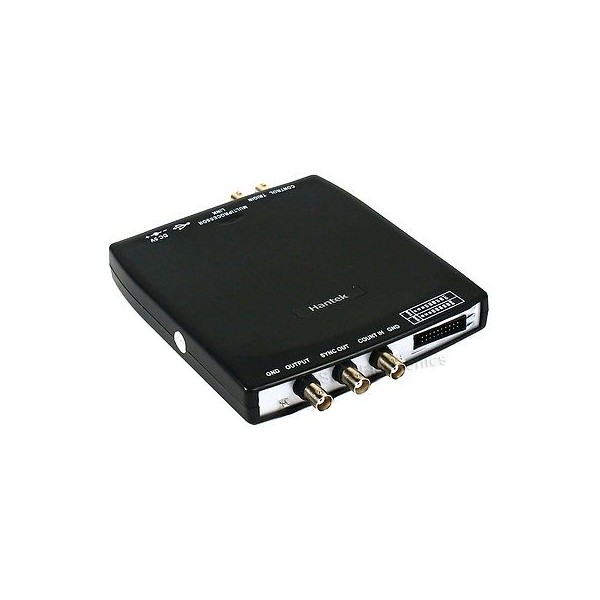

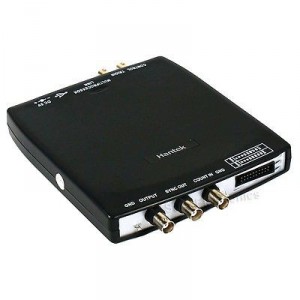

Генератор сигналів довільної форми DDS-3X25

DDS-3X25 — генератор сигналів довільної форми з прямим цифровим синтезом, призначений для формування тестових і моделювальних електричних сигналів. Прилад дає змогу створювати довільну форму сигналу, зокрема задавати її графічно за допомогою програмного забезпечення на комп’ютері. Максимальна частота для сигналів довільної форми становить 25 МГц, а для синусоїдального сигналу — до 75 МГц. Завдяки цьому DDS-3X25 можна використовувати під час налагодження електронних схем, перевірки вузлів, моделювання різних форм сигналу та лабораторних вимірювань.

Генератор працює з частотою дискретизації до 200 Мвиб/с і має вертикальну роздільну здатність 12 біт. Таке поєднання параметрів дає змогу формувати сигнали з достатньою деталізацією для широкого кола навчальних, сервісних і лабораторних завдань. Для довільної форми передбачено пам’ять на 4К точок, тому користувач може задавати складні профілі сигналу в межах можливостей приладу.

DDS-3X25 оснащений одним каналом виходу сигналу. Максимальна амплітуда вихідного сигналу становить +3,5 В, вихідний імпеданс — 50 Ом, а максимальний вихідний струм — 50 мА. Стабільність частоти задавального генератора становить менше 30×10^-6. Для основних типів сигналів зазначено діапазон частот до 25 МГц. Нелінійні спотворення становлять -50 dBc на частоті 1 кГц і -40 dBc на частоті 10 кГц.

Формування сигналів довільної форми

Одна з ключових можливостей DDS-3X25 — створення сигналу довільної форми. Користувач може сформувати потрібний профіль сигналу в програмі, зокрема намалювати його мишею, після чого генератор відтворює задану форму. Такий підхід зручний у випадках, коли стандартної синусоїди або іншого типового сигналу недостатньо і потрібно змоделювати специфічний процес, імпульс, перехідний режим або нестандартну форму напруги.

Діапазон генерованих частот для довільної форми — від 0 до 25 МГц. Частота вибірки задавального генератора регулюється в межах від 2 кГц до 200 МГц. Пам’ять форми сигналу містить 4К точок, а вертикальна роздільна здатність становить 12 біт. Ці характеристики визначають можливості приладу під час створення та відтворення складних сигналів і дають змогу адаптувати генератор до різних експериментальних завдань.

Під час роботи з електронними пристроями генератор довільної форми може бути корисним для подавання контрольованого тестового сигналу на вхід схеми, перевірки реакції окремих каскадів, дослідження частотної поведінки та відтворення заданої форми сигналу. DDS-3X25 працює як компактний USB-прилад, тому його зручно інтегрувати в робоче місце, де керування та налаштування виконуються з комп’ютера.

Вбудований частотомір до 50 МГц

Крім функції генерації сигналів, DDS-3X25 має вбудований частотомір. Діапазон вимірювання частоти становить від 0 до 50 МГц. Вхідна амплітуда для частотоміра — від 400 мВ до 18 В від піка до піка, вхідний імпеданс перевищує 100 кОм, тип зв’язку — DC. Точність вимірювання частоти визначається похибкою задавального генератора та ±1 відліком.

Наявність частотоміра розширює функціональність пристрою: один прилад можна використовувати не лише як джерело тестового сигналу, а й для контролю частоти зовнішнього сигналу в межах зазначеного діапазону. Це особливо зручно під час налагодження, коли потрібно послідовно сформувати сигнал, перевірити роботу електронного вузла та проконтролювати частотні параметри.

USB-підключення та програмне керування

Живлення та обмін даними DDS-3X25 здійснюються через USB. Тому для роботи не потрібне окреме зовнішнє джерело живлення: підключення до комп’ютера забезпечує одночасно живлення приладу та інтерфейс керування. Це спрощує організацію лабораторного робочого місця, зменшує кількість кабелів і робить генератор зручним для використання разом із ноутбуком або настільним ПК.

Для роботи передбачене програмне забезпечення під Windows NT, Windows 2000, Windows XP і Windows Vista. Також зазначена можливість доопрацювання програмного забезпечення для LabVIEW, VB, VC, Delphi та C++ Builder із прикладами. Така підтримка може бути корисною під час створення власних вимірювальних або випробувальних програм, автоматизації стенда та інтеграції генератора в програмно-керовану систему.

Керування з ПК дає змогу задавати параметри сигналу в програмі та формувати потрібну довільну форму. Для користувачів, яким важливо не лише отримати стандартний тестовий сигнал, а й працювати з власними профілями, це є однією з основних функціональних особливостей DDS-3X25.

Генератор шаблонів сигналу

DDS-3X25 також має функцію генератора шаблонів сигналу. У характеристиках зазначено 12-бітний генератор і 6-бітний цифровий вхід, тип — CMOS. Ця функція доповнює можливості аналогового генератора та розширює сферу застосування пристрою під час роботи з цифровими сигналами й експериментальними електронними системами.

Поєднання генератора довільної форми, частотоміра та генератора шаблонів у компактному USB-пристрої дає змогу використовувати DDS-3X25 як багатофункціональний інструмент для лабораторної практики, навчальних робіт, сервісного обслуговування та розроблення електронних пристроїв. При цьому всі основні параметри задаються в межах технічних характеристик моделі.

Основні технічні характеристики DDS-3X25

Характеристики частотоміра

Генератор шаблонів та умови експлуатації

Комплектація DDS-3X25

• генератор DDS-3X25 — 1 шт.;
• кабель USB — 1 шт.;
• з’єднувальний кабель — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• інструкція з експлуатації — 1 шт.

Для яких завдань підходить DDS-3X25

Генератор сигналів довільної форми DDS-3X25 доцільно використовувати там, де потрібне кероване джерело тестового сигналу з можливістю задавати власну форму. Прилад може застосовуватися під час розроблення та налагодження електроніки, перевірки реакції схем на сигнали різної форми та частоти, лабораторних досліджень, навчальних експериментів, а також у складі комп’ютеризованих вимірювальних стендів.

Можливість формувати довільний сигнал до 25 МГц, працювати із синусоїдою до 75 МГц, використовувати частоту дискретизації до 200 Мвиб/с і контролювати частоту зовнішнього сигналу вбудованим частотоміром до 50 МГц робить DDS-3X25 функціональним інструментом для завдань, у яких важливі гнучке формування сигналу та програмне керування.

Завдяки USB-підключенню генератор легко включити до складу комп’ютерного робочого місця. Для користувача це означає можливість керувати параметрами сигналу програмно, працювати з довільними формами та використовувати прилад у власних програмних рішеннях за допомогою заявленої підтримки LabVIEW, VB, VC, Delphi та C++ Builder.

DDS-3X25 поєднує функції генератора сигналів довільної форми, частотоміра та генератора шаблонів. Модель орієнтована на роботу з ПК через USB і забезпечує основні інструменти для формування, відтворення та контролю сигналів у межах заявлених технічних характеристик.
