Генератор сигналів ALT G25 для лабораторії, навчання та розробки електроніки

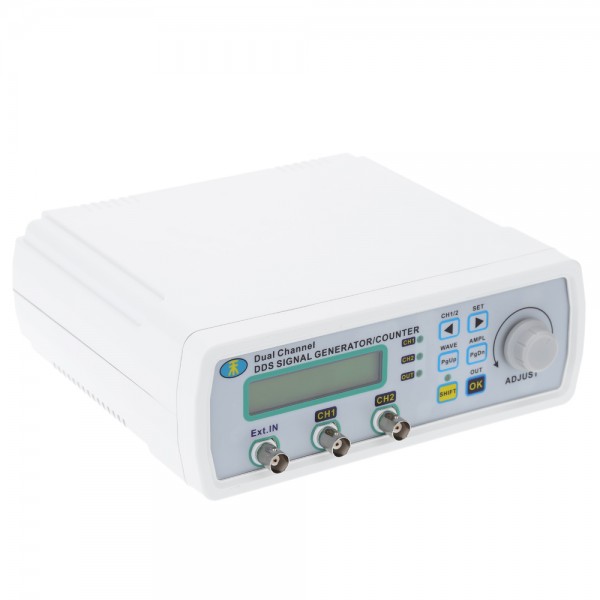

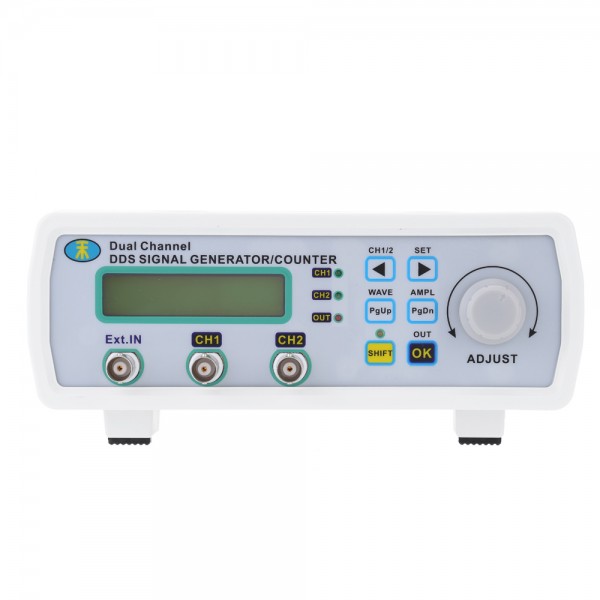

ALT G25 — генератор сигналів для формування тестових електричних сигналів під час налагодження, перевірки та дослідження електронних схем і вимірювальної апаратури. Прилад має два канали генератора, цифрове керування, вбудований частотомір та USB-інтерфейс. Підтримуються синусоїдальна, трикутна, прямокутна, пилкоподібна, TTL і довільна форми сигналу, тому модель може застосовуватися в навчальних лабораторіях, під час розроблення та виробництва електроніки, досліджень і радіоаматорських робіт.

Генератор використовує прямий синтез частоти та забезпечує частоту дискретизації до 200 Мвиб/с за вертикальної роздільної здатності 8 біт. Мінімальна роздільна здатність встановлення частоти становить 10 мГц. Цифрове керування спрощує налаштування параметрів, а дворядковий дисплей дає змогу контролювати частоту та допоміжну інформацію.

Основні можливості ALT G25

У докладних характеристиках ALT G25 зазначено формування синусоїдального сигналу до 12 МГц, а трикутного, прямокутного, пилкоподібного, TTL та довільного сигналів — до 6 МГц. У короткому описі картки товару водночас вказано частоту синусоїди до 25 МГц. Через цю розбіжність для роботи на частотах понад 12 МГц варто орієнтуватися на документацію конкретної версії приладу.

• Кількість каналів: 2.
• Форми сигналу: синус, трикутник, квадрат, пила, TTL, довільний.
• Частота дискретизації: 200 Мвиб/с.
• Вертикальна роздільна здатність: 8 біт.
• Мінімальна роздільна здатність частоти: 10 мГц.
• Фазовий діапазон: 0–359°.
• Вбудований частотомір: до 60 МГц.
• Пам’ять: 10 комірок.
• Інтерфейс: USB.

Амплітуда та параметри сигналу

Для вихідного сигналу вказана амплітуда до 15 В пік-пік на частотах до 12 МГц і до 8 В пік-пік на частотах понад 12 МГц. Вхідний імпеданс становить 50 Ом. Роздільна здатність за амплітудою — 1 мВ із використанням атенюатора −20 дБ та 10 мВ без атенюатора.

Для синусоїдального сигналу зазначена гармонічна складова 40 dBc на частотах нижче 1 МГц і 35 dBc у діапазоні 1–20 МГц. Спотворення становлять менше 0,8% у діапазоні від 20 Гц до 20 кГц. Для прямокутного та TTL-сигналу час наростання становить менше 20 нс. Рівень TTL LOW — 0,3 В, а TTL HIGH — від 1 до 7,5 В. Фаза регулюється в діапазоні 0–359°.

Довільні сигнали, пам’ять і частотомір

Окрім стандартних форм, генератор підтримує довільний сигнал. У вихідних характеристиках зазначено 16 груп із обсягом 1 кБ на 16 груп. Прилад також має 10 комірок пам’яті, що зручно під час повторюваних лабораторних або сервісних операцій, коли потрібно повертатися до однакових робочих налаштувань.

Вбудований частотомір призначений для вимірювання частоти зовнішнього сигналу в діапазоні від 0,1 Гц до 60 МГц. Підтримуються змінний і TTL-сигнал. Також передбачений режим вимірювання та сканування з періодом сканування від 1 до 999 с. Завдяки цьому ALT G25 може не лише формувати тестові сигнали, а й контролювати частоту зовнішнього джерела.

USB-підключення та робота з комп’ютером

ALT G25 оснащений USB-інтерфейсом. У характеристиках зазначена швидкість передавання даних 57600 bps, а також програмне забезпечення для інструментів National Instruments. Це дозволяє використовувати генератор у лабораторному середовищі, де потрібне підключення до комп’ютера. Конкретні функції програмного керування та сумісність слід перевіряти за документацією до відповідної версії програмного забезпечення.

Застосування генератора ALT G25

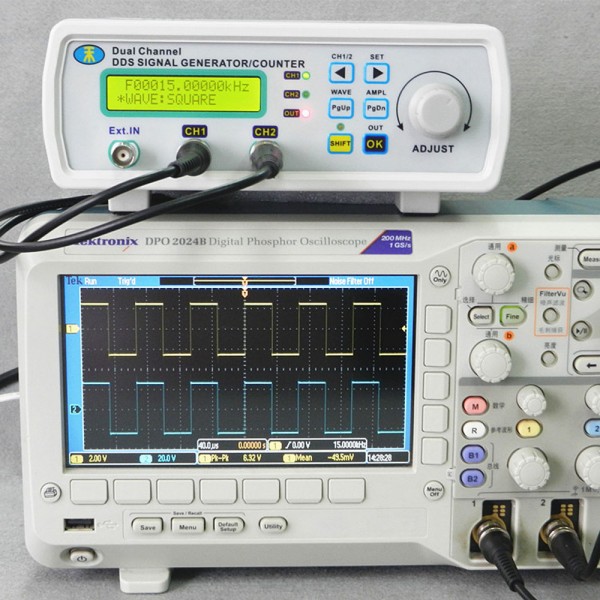

ALT G25 позиціонується як інструмент для тестування вимірювальних приладів, лабораторних робіт, виробництва електроніки, навчання та досліджень. Генератор може використовуватися для подавання тестового сигналу на електронні схеми, перевірки реакції вузлів на різні частоти та форми сигналу, роботи з цифровими TTL-ланцюгами, лабораторного моделювання та навчальних демонстрацій.

Модель може бути корисною радіоаматорам, студентам технічних спеціальностей, викладачам, розробникам і фахівцям, які виконують налагодження електронної апаратури. Наявність двох каналів, кількох форм сигналу, фазового регулювання, вбудованого частотоміра та USB робить генератор зручним для робочого місця, де потрібно виконувати різні базові операції з сигналами одним приладом.

Технічні характеристики генератора сигналів ALT G25

Комплектація ALT G25

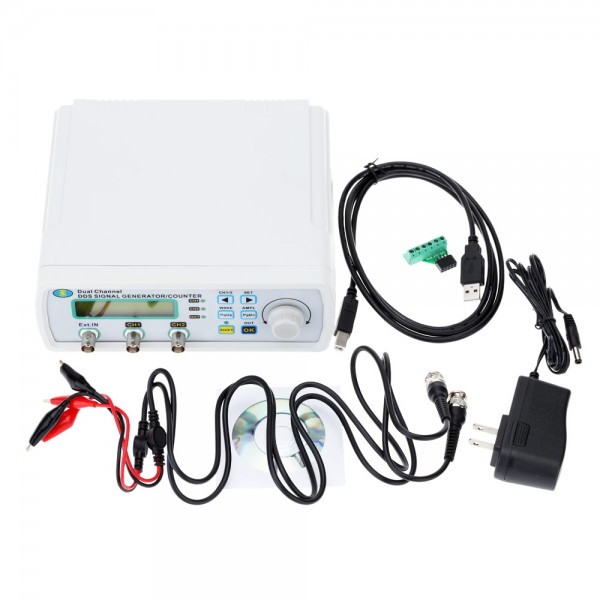

У комплект постачання входять генератор ALT G25 — 1 шт., блок живлення з перехідником — 1 шт., перехідник для TTL, USB-кабель — 1 шт., два кабелі BNC–«крокодил» та CD-диск.

Генератор сигналів ALT G25 поєднує два канали, кілька форм вихідного сигналу, частоту дискретизації 200 Мвиб/с, фазове регулювання, USB та частотомір до 60 МГц. Це функціональний настільний прилад для навчальних, лабораторних, дослідницьких і сервісних завдань, пов’язаних із формуванням та контролем електричних сигналів.
