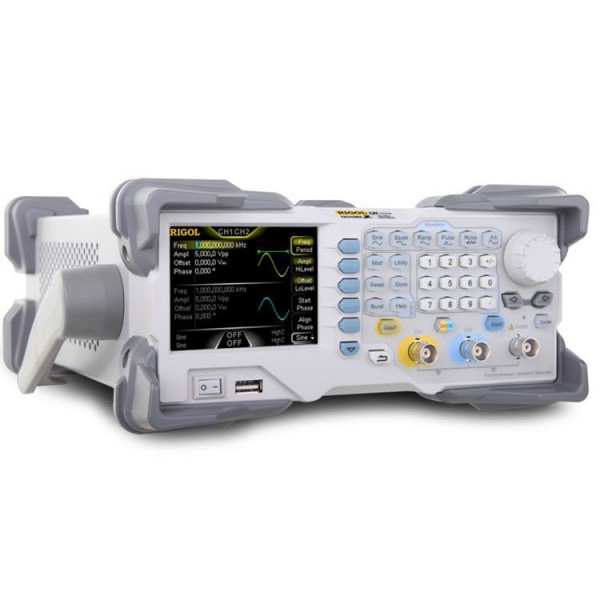

Генератор сигналів Rigol DG1022Z (DG-1022Z)

Універсальний генератор сигналів Rigol DG1022Z — двоканальний прилад для формування стандартних і спеціальних сигналів у широкому діапазоні частот. Максимальна частота для синусоїдального та прямокутного сигналу становить 25 МГц, для імпульсного — 15 МГц, а для сигналів спеціальної форми — до 10 МГц. Мінімальний крок встановлення частоти становить 1 мкГц, що дає змогу точно задавати необхідні параметри вихідного сигналу.

У генераторі використовується технологія відтворення сигналу за точками SiFi. Вона дає змогу формувати складні сигнали довільної форми та працювати не лише зі стандартними синусоїдальними, прямокутними, пилкоподібними й імпульсними сигналами, а й зі 160 типами спеціальних форм. Для довільних сигналів передбачено вертикальну роздільну здатність 14 біт, частоту дискретизації 200 Мвиб/с та формування від 8 до 2 млн точок, із можливістю розширення до 16 млн точок як опції.

Формування стандартних і довільних сигналів

Rigol DG1022Z підтримує два незалежні канали та широкий набір форм сигналу. Для синусоїдального й прямокутного сигналу доступний діапазон від 1 мкГц до 25 МГц, для імпульсного — до 15 МГц, для пилкоподібного — до 500 кГц. Генератор гармонік працює в діапазоні до 10 МГц і дає змогу формувати гармоніки до восьмого порядку. Користувач може вибирати парні, непарні, усі або власні гармоніки, а також окремо регулювати амплітуду та фазу кожної з них.

Для сигналів спеціальної форми передбачено редагування за точками, сегментами та за допомогою вбудованого засобу побудови форми. Такі можливості дають змогу гнучко налаштовувати складні послідовності без обмеження лише стандартним набором сигналів.

Модуляція, свіпування та пакетний режим

Генератор підтримує основні види аналогової та цифрової модуляції: AM, FM, PM, ASK, FSK, PSK і PWM. Джерело модуляції може бути внутрішнім або зовнішнім. Для AM, FM і PM як модулювальний сигнал можуть використовуватися синусоїдальна, прямокутна, пилкоподібна, шумова або довільна форма. Частота модуляції становить від 2 мГц до 1 МГц.

Передбачено режим свіпування з лінійним, логарифмічним або ступінчастим законом зміни частоти. Напрямок розгортки можна задавати вгору або вниз, а час свіпування регулюється в межах від 1 мс до 500 с. Запуск виконується вручну, від внутрішнього або зовнішнього джерела.

У режимі пакетів можна формувати від 1 до 1 000 000 імпульсів або використовувати безперервний режим. Доступне встановлення початкової та кінцевої фази від 0° до 360°, внутрішнього періоду від 1 мкс до 500 с і затримки запуску до 100 с.

Вбудований частотомір та синхронізація

Rigol DG1022Z оснащений функціями частотоміра. Прилад вимірює частоту, період, тривалість позитивного й негативного імпульсу та коефіцієнт заповнення. Верхня межа частотного діапазону частотоміра становить 200 МГц, а діапазон вимірювання періоду — від 5 нс до 16 днів.

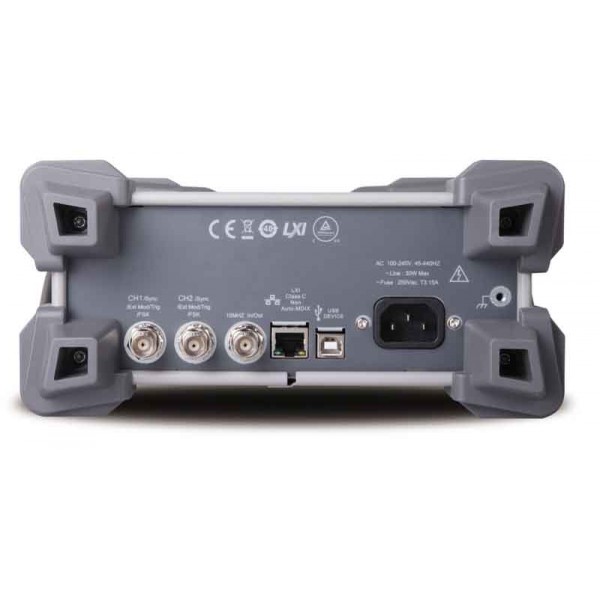

Для синхронізації передбачені вхід і вихід опорного сигналу 10 МГц. Доступний фазовий зсув у діапазоні 0–360° з роздільною здатністю 0,03°. Окремо передбачено вихід синхронізації TTL з максимальним значенням частоти 1 МГц.

Керування та інтерфейси

Керування генератором може здійснюватися безпосередньо з приладу, від ПК, через мережу або за допомогою миші. Для підключення зовнішнього обладнання передбачені інтерфейси USB Device, USB Host і LAN. Інформація та параметри відображаються на кольоровому TFT-дисплеї діагоналлю 3,5 дюйма з роздільною здатністю 320 × 240 пікселів і підтримкою 16 млн кольорів.

Вихід має типовий імпеданс 50 Ом. Передбачено захист від короткого замикання та автоматичне вимкнення виходу в разі перевантаження. Амплітуда на навантаженні 50 Ом становить від 2,5 мВп-п до 10 Вп-п на частотах до 10 МГц.

Технічні характеристики Rigol DG1022Z

Комплект постачання

• генератор сигналів DG-1022Z — 1 шт.;
• мережевий кабель — 1 шт.;
• BNC-кабель — 1 шт.;
• USB-кабель для підключення до ПК — 1 шт.;
• інструкція — 1 шт.

Rigol DG1022Z поєднує два канали генерації, діапазон до 25 МГц, стандартні та довільні форми сигналу, технологію SiFi, розвинені режими модуляції, свіпування, формування пакетів і функції частотоміра. Підключення через USB та LAN розширює можливості керування приладом і його інтеграції з ПК.
