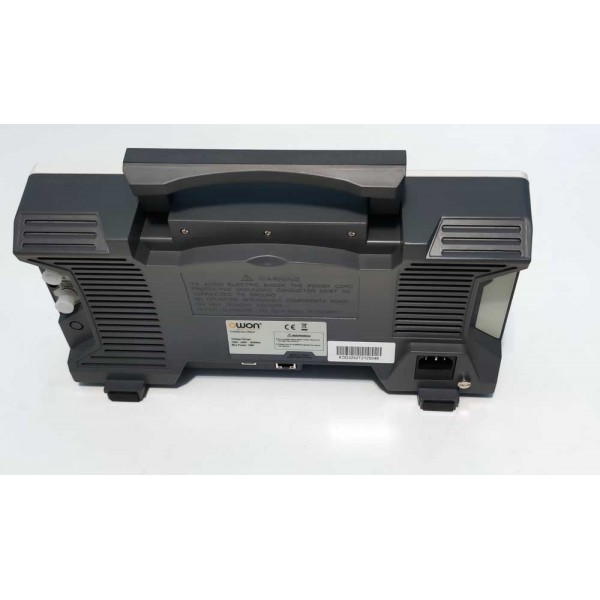

Генератор сигналів OWON XDG3252 — двоканальний DDS-генератор до 250 МГц

OWON XDG3252 — двоканальний генератор сигналів довільної форми серії XDG3000, побудований на технології DDS. Модель забезпечує максимальну частоту до 250 МГц, частоту дискретизації до 1,25 ГВиб/с і вертикальну роздільну здатність 14 біт. Генератор підтримує стандартні та довільні форми сигналу, широкий набір видів модуляції, частотну розгортку Sweep і пакетний режим Burst. Для контролю частоти передбачений вбудований частотомір, а керування параметрами здійснюється через 8-дюймовий сенсорний РК-дисплей з роздільною здатністю 800 × 600 пікселів.

XDG3252 працює з двома каналами та має широкий частотний діапазон. Для синусоїдального сигналу частота задається від 1 мкГц до 250 МГц, для прямокутного — від 1 мкГц до 50 МГц, для імпульсного — від 1 мкГц до 25 МГц, для пилкоподібного — від 1 мкГц до 5 МГц. Смуга білого шуму становить 120 МГц за рівнем -3 дБ, а користувацький довільний сигнал може формуватися в діапазоні від 1 мкГц до 50 МГц. Роздільна здатність встановлення частоти — 1 мкГц.

Основні можливості OWON XDG3252

Генератор XDG3252 підтримує 6 груп основних сигналів і 152 вбудовані довільні форми. Серед доступних варіантів — синусоїда, прямокутний та імпульсний сигнали, пила, білий шум, експоненціальне наростання та спад, Sin(x)/x, ступінчасті й інші форми. Такий набір дозволяє вибрати потрібний тип сигналу без необхідності створювати його з нуля, а за потреби прилад дає можливість працювати з користувацькою довільною формою.

Для довільного сигналу доступна пам’ять завдовжки до 1 000 000 точок. Мінімальна кількість точок становить 2. Велика довжина пам’яті важлива для відтворення складних форм, у яких необхідно детально описати зміну амплітуди в часі. Частота дискретизації до 1,25 ГВиб/с визначає швидкість формування цифрових відліків, а 14-бітна вертикальна роздільна здатність забезпечує точне представлення рівнів сигналу в межах можливостей генератора.

Два незалежні канали та частота до 250 МГц

Наявність двох каналів дозволяє використовувати XDG3252 для одночасного формування двох сигналів. Максимальна частота 250 МГц стосується синусоїдальної форми. Для інших типів сигналу верхня межа відрізняється: 50 МГц для прямокутного, 25 МГц для імпульсного, 5 МГц для пилкоподібного та 50 МГц для користувацької довільної форми. Тому під час вибору режиму важливо враховувати не лише загальну максимальну частоту генератора, а й частотний діапазон конкретного типу сигналу.

Амплітуда вихідного сигналу

Вихідна амплітуда генератора залежить від навантаження та частоти. Для навантаження 50 Ом максимальне значення становить до 10 В пік-пік у діапазоні до 40 МГц. За високого вхідного опору амплітуда може досягати 20 В пік-пік у цьому ж частотному діапазоні. Під час налаштування XDG3252 необхідно враховувати опір підключеного навантаження, оскільки він безпосередньо впливає на фактичний рівень вихідної напруги.

Модуляція, Sweep і Burst

OWON XDG3252 має розширений набір функцій модуляції. Підтримуються AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK і PWM. Наявність аналогових і цифрових видів модуляції дозволяє змінювати параметри сформованого сигналу відповідно до вибраного режиму без використання окремого зовнішнього модулятора.

Крім модуляції, генератор підтримує режими Sweep і Burst. Sweep забезпечує розгортку частоти в заданому діапазоні, а Burst використовується для формування пакетів сигналу. Обидва режими доступні безпосередньо у функціоналі генератора та розширюють можливості роботи порівняно зі звичайною генерацією безперервного сигналу з фіксованою частотою.

Вбудований частотомір

У XDG3252 інтегрований високоточний частотомір із діапазоном від 100 мГц до 200 МГц. Ця функція доповнює генератор можливістю вимірювання частоти зовнішнього сигналу в заявленому діапазоні. Завдяки вбудованому частотоміру користувач отримує в одному корпусі не лише джерело тестового сигналу, а й інструмент для контролю частотних параметрів.

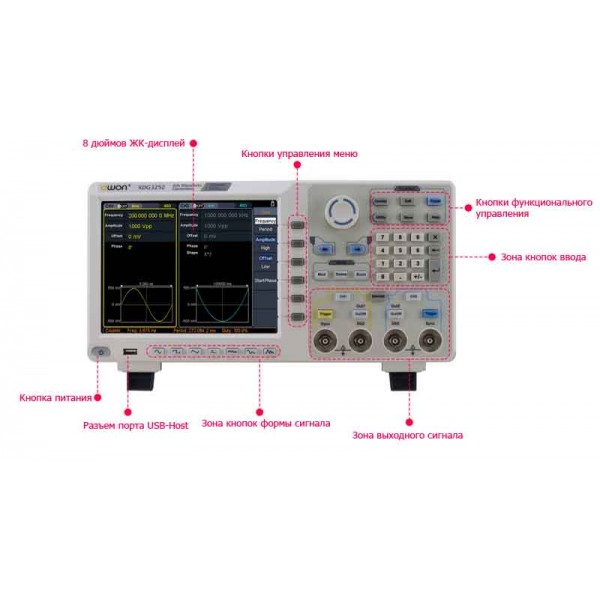

8-дюймовий сенсорний дисплей

Для керування OWON XDG3252 використовується 8-дюймовий сенсорний РК-дисплей з роздільною здатністю 800 × 600 пікселів. На екрані відображаються параметри генерації та елементи меню, а сенсорне керування доповнює фізичні органи передньої панелі.

Підтримка SCPI та LabVIEW

Генератор підтримує команди SCPI та роботу з LabVIEW. Це дозволяє керувати приладом із комп’ютера й використовувати його в автоматизованих вимірювальних системах. У комплект постачання входить USB-кабель для з’єднання генератора з комп’ютером. Підтримка стандартних команд керування особливо корисна там, де необхідно повторювати задані налаштування або включати генератор у програмно керований вимірювальний процес.

Технічні характеристики генератора OWON XDG3252

• Кількість каналів: 2.
• Максимальна частота: до 250 МГц.
• Частота дискретизації: до 1,25 ГВиб/с.
• Роздільна здатність за частотою: 1 мкГц.
• Вертикальна роздільна здатність: 14 біт.
• Довжина довільної форми: від 2 до 1 000 000 точок.
• Синусоїдальний сигнал: 1 мкГц–250 МГц.
• Прямокутний сигнал: 1 мкГц–50 МГц.
• Імпульсний сигнал: 1 мкГц–25 МГц.
• Пилкоподібний сигнал: 1 мкГц–5 МГц.
• Білий шум: смуга 120 МГц (-3 дБ).
• Користувацька довільна форма: 1 мкГц–50 МГц.
• Амплітуда: до 10 В пік-пік при 50 Ом; до 20 В пік-пік за високого опору в діапазоні до 40 МГц.
• Основні та довільні форми: 6 груп основних сигналів і 152 вбудовані довільні форми.
• Модуляція: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM.
• Додаткові режими: Sweep, Burst.
• Вбудований частотомір: 100 мГц–200 МГц.
• Дисплей: сенсорний РК, 8 дюймів, 800 × 600 пікселів.
• Програмне керування: SCPI, LabVIEW.

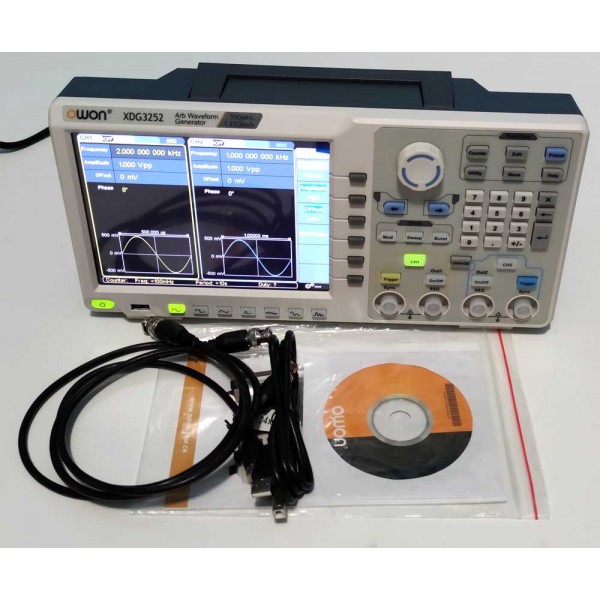

Комплектація OWON XDG3252

• генератор OWON XDG3252 — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• USB-кабель «генератор — комп’ютер» — 1 шт.;
• сигнальний кабель СР-СР — 1 шт.;
• кабель живлення — 1 шт.

Генератор сигналів OWON XDG3252

OWON XDG3252 поєднує два канали, частоту до 250 МГц, дискретизацію 1,25 ГВиб/с, 14-бітну вертикальну роздільну здатність і пам’ять довільної форми до 1 млн точок. Модель підтримує стандартні та користувацькі сигнали, 152 вбудовані довільні форми, широкий набір видів модуляції, режими Sweep і Burst, а також має вбудований частотомір до 200 МГц.

Великий 8-дюймовий сенсорний дисплей, підтримка SCPI та LabVIEW і можливість підключення до комп’ютера доповнюють основні генераторні функції. XDG3252 є старшою за максимальною частотою моделлю серії XDG3000 і призначена для роботи з широким набором стандартних та довільних сигналів у межах заявлених технічних характеристик.
