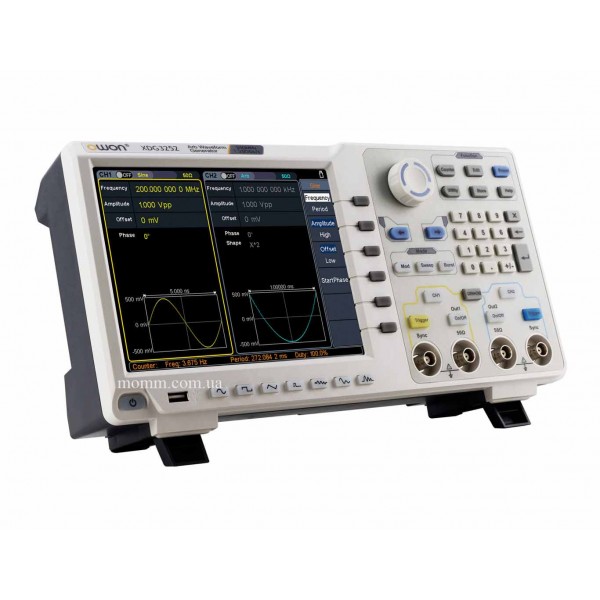

Генератор сигналів OWON XDG3202 — двоканальний DDS-генератор до 200 МГц

OWON XDG3202 — універсальний двоканальний генератор сигналів із прямим цифровим синтезом, призначений для формування стандартних і довільних сигналів у широкому діапазоні частот. Максимальна частота синусоїдального сигналу становить 200 МГц, частота дискретизації — 1,25 ГВиб/с, а вертикальна роздільна здатність — 14 біт. Прилад поєднує функції функціонального генератора, генератора сигналів довільної форми та частотоміра, тому дає змогу виконувати широкий спектр лабораторних, налагоджувальних і вимірювальних завдань одним пристроєм.

Основні можливості генератора OWON XDG3202

• 2 канали для формування та налаштування вихідних сигналів.
• Максимальна частота до 200 МГц для синусоїдальної форми сигналу.
• Частота дискретизації 1,25 ГВиб/с для точного відтворення форми хвилі.
• Вертикальна роздільна здатність 14 біт.
• Пам’ять до 1 млн точок для сигналів довільної форми.
• Підтримка стандартних, гармонічних і довільних форм сигналу.
• Види модуляції: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK.
• Режими Sweep та Burst.
• Вбудований частотомір із верхньою межею вимірювання до 200 МГц.
• 8-дюймовий сенсорний РК-дисплей 800 × 600 пікселів.
• Інтерфейси LAN, USB Host і USB Device.
• Підтримка дистанційного керування, команд SCPI та роботи з LabVIEW.

Частотні діапазони для різних форм сигналу

Робочий частотний діапазон OWON XDG3202 залежить від обраної форми сигналу. Частотна роздільна здатність становить 1 мкГц, що дозволяє точно задавати необхідне значення частоти відповідно до умов вимірювання або налагодження.

• Синусоїда: від 1 мкГц до 200 МГц.
• Прямокутний сигнал: від 1 мкГц до 50 МГц.
• Імпульсний сигнал: від 1 мкГц до 25 МГц.
• Ramp / лінійний сигнал: від 1 мкГц до 5 МГц.
• Гармонічний сигнал: до 100 МГц.
• Шум: смуга 120 МГц за рівнем -3 дБ, типове значення.
• Вбудовані довільні форми: до 15 МГц.
• Користувацькі довільні форми: до 50 МГц.

Заявлена точність частоти становить ±1 ppm у температурному діапазоні від 0 до 40 °C. Завдяки широкому набору частотних діапазонів один генератор можна використовувати для формування як низькочастотних тестових сигналів, так і високочастотної синусоїди до 200 МГц.

Амплітуда та зміщення постійної складової

Вихідна амплітуда залежить від частоти сигналу та типу підключеного навантаження. За навантаження 50 Ом генератор забезпечує діапазон від 1 мВpp до 10 Вpp на частотах до 40 МГц, до 5 Вpp на частотах до 80 МГц і до 2,5 Вpp на частотах до 120 МГц. У верхній частині робочого частотного діапазону доступна амплітуда зменшується.

Для розімкненого кола або високого вхідного опору доступні вищі рівні: від 2 мВpp до 20 Вpp на частотах до 40 МГц, до 10 Вpp на частотах до 80 МГц і до 5 Вpp на частотах до 120 МГц. Роздільна здатність налаштування амплітуди становить 1 мВ або 4 цифри. Типовий вихідний опір — 50 Ом.

Діапазон зміщення постійної складової для навантаження 50 Ом визначається як ±(5 Vpk − Amplitude Vpp / 2), а для високого імпедансу або розімкненого кола — ±(10 Vpk − Amplitude Vpp / 2). Роздільна здатність налаштування зміщення також становить 1 мВ або 4 цифри.

Параметри синусоїдального, прямокутного та імпульсного сигналу

Для синусоїдальної форми виробником наведені характеристики спектральної чистоти в широкому діапазоні частот. Типові гармонічні спотворення становлять менше -65 дБн до 1 МГц, менше -60 дБн у діапазоні від 1 до 10 МГц, менше -50 дБн від 10 до 120 МГц і менше -45 дБн від 120 до 200 МГц. Загальний коефіцієнт гармонічних спотворень вказаний на рівні менше 0,05 % для діапазону 10 Гц – 20 кГц за амплітуди 1 Vpp.

Для прямокутного сигналу час наростання та спаду становить менше 5 нс, викид — менше 3 %, а коефіцієнт заповнення за наведеною специфікацією фіксований на рівні 50,0 %. Середньоквадратичне значення джитеру зазначене як 300 пс + 100 ppm.

У режимі імпульсного генератора ширина імпульсу задається в діапазоні від 12 нс до 996875 с. Час переднього та заднього фронту становить 7 нс, викид — менше 3 %, а середньоквадратичне значення джитеру — 300 пс + 100 ppm. Такі параметри дають змогу формувати як дуже короткі, так і тривалі імпульсні послідовності.

Лінійні, гармонічні та довільні форми

Для Ramp-сигналу заявлена лінійність не більше 1 % пікового значення за типових умов вимірювання, а симетрія налаштовується від 0 до 100 %. Гармонічний режим підтримує порядок гармонік до 16. Можна вибирати парні, непарні, усі або користувацькі гармоніки, а також задавати їх амплітуду.

У режимі генерації сигналів довільної форми доступна довжина хвилі від 2 точок до 1 млн точок із вертикальною роздільною здатністю 14 біт. Це дає можливість формувати складні тестові сигнали, коли стандартної синусоїди, прямокутника, імпульсу або лінійної форми недостатньо. Для довільного сигналу у специфікації також наведено мінімальний час наростання та спаду менше 7 нс і середньоквадратичний джиттер 3 нс.

Модуляція AM, FM, PM, PWM та цифрові режими

OWON XDG3202 підтримує широкий набір режимів модуляції: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK і BPSK. Для AM, FM, PM і PWM може використовуватися внутрішнє або зовнішнє джерело. Як модулюючий сигнал підтримуються синусоїдальна, прямокутна, лінійна, шумова та довільна форми.

В AM-режимі глибина модуляції регулюється від 0 до 100 %, а частота модулюючого сигналу — від 2 мГц до 100 кГц. Для FM та PM також зазначений діапазон частоти модуляції від 2 мГц до 100 кГц. У фазовій модуляції PM відхилення фази налаштовується від 0° до 180°. PWM використовується з імпульсною несучою та дозволяє модулювати її ширину.

Sweep і Burst

Режим Sweep призначений для автоматичної зміни частоти у встановленому діапазоні. Підтримуються лінійний і логарифмічний типи розгортки, а також напрямок вгору та вниз. Час розгортки налаштовується від 1 мс до 500 с із заявленою точністю ±0,1 %. Джерелом запуску може бути внутрішній, зовнішній або ручний тригер.

У режимі Burst генератор працює із синусоїдальними, прямокутними, лінійними, імпульсними та довільними формами сигналу. Кількість циклів у пакеті задається від 1 до 50000; також передбачені безперервний режим і стробування. Внутрішній період задається від 10 нс до 500 с, а для запуску може використовуватися зовнішній тригер.

Вбудований частотомір

Генератор OWON XDG3202 оснащений вбудованим частотоміром, що розширює функціональність приладу та дозволяє контролювати параметри зовнішнього сигналу без окремого вимірювача. Підтримуються вимірювання частоти, періоду, позитивної та негативної ширини імпульсу, а також параметрів тривалості. Верхня межа частотного діапазону частотоміра становить 200 МГц, роздільна здатність відображення — 7 цифр.

Сенсорний дисплей, інтерфейси та дистанційне керування

На передній панелі розташований 8-дюймовий сенсорний РК-дисплей із роздільною здатністю 800 × 600 пікселів. Великий екран полегшує налаштування параметрів, вибір форми сигналу та роботу з функціями генератора без постійного підключення до комп’ютера.

Для інтеграції у вимірювальні системи передбачені USB Host, USB Device та LAN. Генератор підтримує дистанційне керування через програмне забезпечення, систему команд SCPI та LabVIEW. Також у конструкції передбачені вхід зовнішньої модуляції, зовнішній тригерний вхід і зовнішній опорний тактовий вхід/вихід.

Габарити та основні технічні характеристики XDG3202

• Модель: OWON XDG3202.
• Тип: двоканальний DDS-генератор сигналів / генератор довільної форми.
• Кількість каналів: 2.
• Максимальна частота синусоїди: 200 МГц.
• Частота дискретизації: 1,25 ГВиб/с.
• Вертикальна роздільна здатність: 14 біт.
• Максимальна глибина пам’яті: 1 млн точок.
• Частотна роздільна здатність: 1 мкГц.
• Вбудований частотомір: є.
• Дисплей: 8″, сенсорний РК, 800 × 600 пікселів.
• Інтерфейси: LAN, USB Host, USB Device.
• Дистанційне керування: програмне забезпечення, SCPI, LabVIEW.
• Габарити: приблизно 340 × 180 × 90 мм.
• Маса: 2,5 кг.

Застосування OWON XDG3202

Генератор сигналів OWON XDG3202 орієнтований на завдання розроблення, налаштування, перевірки та дослідження електронних схем, де потрібні два канали, частота до 200 МГц, довільні форми, модуляція, Sweep або Burst. Керувати приладом можна безпосередньо з сенсорного дисплея або дистанційно через доступні інтерфейси.
