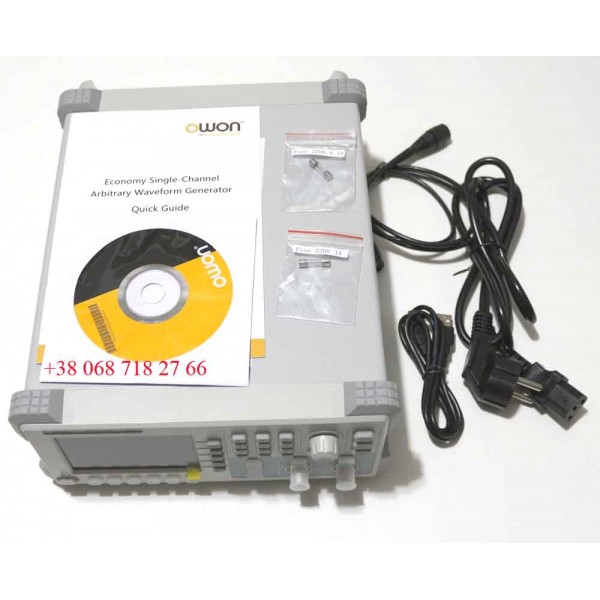

Генератор сигналів OWON AG051F

OWON AG051F — одноканальний функціональний DDS-генератор сигналів і сигналів довільної форми з максимальною вихідною частотою до 5 МГц. Прилад призначений для формування стандартних і користувацьких сигналів під час налагодження, розроблення, дослідження та тестування електронних пристроїв. Модель поєднує технологію прямого цифрового синтезу DDS, частоту дискретизації 125 MSa/s, вертикальну роздільну здатність 14 біт, пам'ять довільної форми до 8K точок і вбудований частотомір.

Генератор сигналів OWON AG051F може формувати синусоїдальні, прямокутні, імпульсні, пилкоподібні, шумові та довільні сигнали. Для роботи зі складнішими тестовими сценаріями передбачені режими модуляції та керування параметрами сигналу, зокрема AM, FM, PM, FSK, PWM, Sweep і Burst. Завдяки цьому один настільний прилад можна використовувати для широкого спектра лабораторних і навчальних вимірювальних завдань.

DDS-технологія та частота до 5 МГц

В основі OWON AG051F використовується технологія прямого цифрового синтезу DDS. Цей принцип формування сигналу забезпечує точне цифрове встановлення частоти та дає змогу швидко змінювати параметри вихідної форми без складного переналаштування генератора. Частотна роздільна здатність становить 1 мкГц, що особливо корисно під час експериментів, де необхідне точне встановлення частоти.

Максимальна частота залежить від обраної форми сигналу. Для синусоїдального, прямокутного, імпульсного та довільного сигналу робочий діапазон сягає 5 МГц. Для пилкоподібної форми передбачено діапазон до 1 МГц. Такий набір можливостей дозволяє застосовувати функціональний генератор для перевірки аналогових і цифрових схем, дослідження частотних характеристик, подавання тестових імпульсів та моделювання різних умов роботи електронних вузлів.

Частота дискретизації 125 MSa/s і роздільна здатність 14 біт

OWON AG051F має частоту дискретизації 125 MSa/s і вертикальну роздільну здатність 14 біт. Ці параметри визначають можливості цифрового формування сигналу та точність відтворення його амплітудної форми. Висока кількість рівнів вертикального квантування дає змогу детальніше задавати форму сигналу, що має значення під час роботи з довільними та складними тестовими послідовностями.

Пам'ять сигналу довільної форми має довжину до 8K точок. Користувач може працювати не лише зі стандартними функціями генератора, а й формувати власні сигнали відповідно до конкретного вимірювального або дослідницького завдання.

Стандартні та довільні форми сигналів

DDS-генератор OWON AG051F підтримує основні типи сигналів, які найчастіше використовуються під час перевірки та налагодження електроніки. До стандартного набору входять синусоїда, меандр, імпульсний сигнал, пилкоподібний сигнал і шум. Крім цього, генератор підтримує вбудовані сигнали довільної форми та створення користувацьких форм.

У бібліотеці приладу передбачено 45 вбудованих довільних форм сигналу. Серед них можуть використовуватися математичні та інженерні форми, зокрема експоненціальне зростання, експоненціальне спадання, функція Sin(x)/x, ступінчасті та інші сигнали. Наявність готової бібліотеки скорочує кількість ручних операцій під час підготовки типових лабораторних тестів.

• Синусоїдальний сигнал: від 1 мкГц до 5 МГц.
• Прямокутний сигнал: від 1 мкГц до 5 МГц.
• Імпульсний сигнал: від 1 мкГц до 5 МГц.
• Пилкоподібний сигнал: від 1 мкГц до 1 МГц.
• Сигнал довільної форми: від 1 мкГц до 5 МГц.
• Шум: смуга близько 5 МГц за рівнем -3 дБ, типове значення.

Регулювання амплітуди вихідного сигналу

OWON AG051F дозволяє налаштовувати не лише частоту та форму, а й амплітудні параметри вихідного сигналу. Діапазон амплітуди становить від 1 мВpp до 12,5 Вpp при навантаженні 50 Ом і до 25 Вpp при високоомному навантаженні. Роздільна здатність встановлення амплітуди — 1 мВpp або чотири значущі цифри.

Такий діапазон дає змогу формувати як сигнали малої амплітуди для чутливих вхідних каскадів, так і сигнали вищого рівня для лабораторного тестування електронних вузлів. Під час налаштування важливо враховувати вхідний опір підключеного обладнання, оскільки доступна вихідна амплітуда залежить від навантаження.

Модуляція, Sweep і пакетний режим Burst

Функціональний генератор OWON AG051F підтримує кілька режимів модуляції та спеціального формування сигналів. До них належать AM, FM, PM, FSK і PWM, а також частотне сканування Sweep і пакетний режим Burst. Це розширює можливості приладу порівняно з генераторами, що здатні лише формувати постійний періодичний сигнал.

Режим Sweep використовується для автоматичної зміни частоти у заданому діапазоні. Він може бути корисним під час дослідження реакції електронних схем на зміну частоти, перевірки фільтрів, підсилювальних каскадів та інших частотно-залежних вузлів. Режим Burst забезпечує формування окремих пакетів коливань, що зручно для тестів, у яких необхідно подавати сигнал протягом обмеженого часу або визначеної кількості циклів.

Підтримка різних видів модуляції дозволяє використовувати OWON AG051F у навчальних лабораторіях і під час дослідження електронних та комунікаційних систем, коли потрібно сформувати тестовий сигнал зі змінюваною амплітудою, частотою, фазою або іншими параметрами.

Вбудований частотомір до 200 МГц

Особливістю моделі AG051F є вбудований частотомір. Він розширює функціональність генератора та дозволяє використовувати прилад не тільки як джерело тестового сигналу, а й для вимірювання частоти зовнішніх сигналів. Діапазон роботи вбудованого частотоміра становить приблизно від 100 мГц до 200 МГц.

Поєднання генератора та частотоміра в одному настільному корпусі може бути зручним у лабораторії, сервісному центрі або навчальному класі, оскільки для низки типових операцій не потрібно використовувати окремий частотомір. Водночас основним призначенням AG051F залишається точне формування функціональних і довільних сигналів.

Кольоровий дисплей і зручне керування

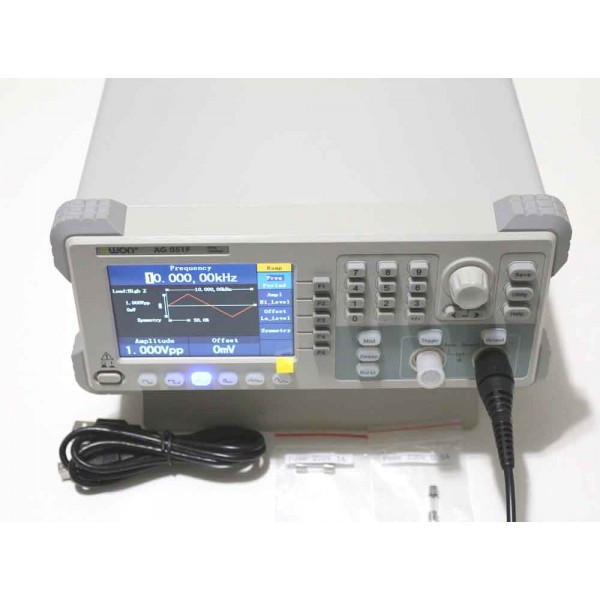

Генератор обладнаний кольоровим TFT LCD-дисплеєм з роздільною здатністю 480 × 320 пікселів. Екран використовується для відображення вибраної форми сигналу та встановлених параметрів, що спрощує контроль налаштувань під час роботи.

На передній панелі розміщені функціональні клавіші, цифровий блок і поворотний регулятор. Така компоновка дозволяє послідовно вибирати тип сигналу, задавати частоту, амплітуду, параметри модуляції та інші налаштування. Настільний формат приладу орієнтований на постійну роботу на лабораторному або сервісному робочому місці.

Інтерфейс USB, SCPI та підтримка LabVIEW

Для підключення до комп'ютера OWON AG051F оснащений інтерфейсом USB. Прилад підтримує команди SCPI і роботу з LabVIEW, завдяки чому генератор можна інтегрувати в автоматизовані вимірювальні та лабораторні системи.

Дистанційне керування особливо корисне під час повторюваних тестів, коли необхідно програмно змінювати параметри генератора або включати його до складу стенда разом з осцилографом, мультиметром та іншим вимірювальним обладнанням. Підтримка стандартних команд SCPI спрощує створення власних сценаріїв керування приладом.

Зовнішні входи та синхронізація

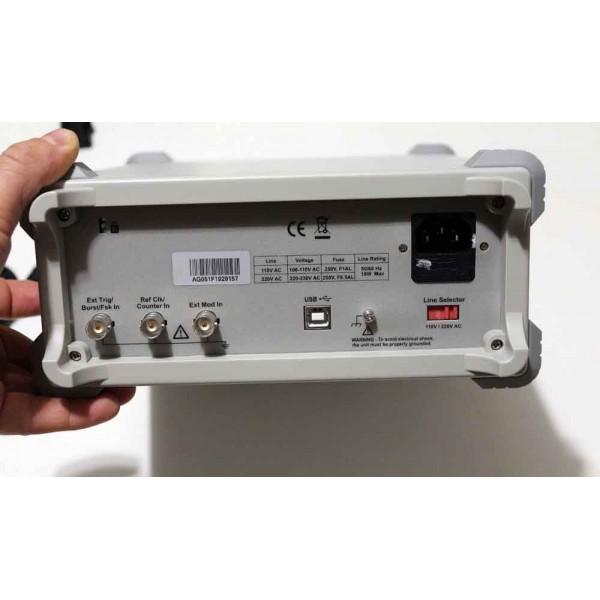

У версії AG051F передбачені можливості для роботи із зовнішніми сигналами керування. Генератор підтримує вхід зовнішньої модуляції, зовнішній запуск і підключення зовнішнього опорного тактового сигналу. Такі функції дають можливість синхронізувати генератор з іншим лабораторним обладнанням або використовувати зовнішнє джерело для керування процесом формування сигналу.

Це важливо під час побудови вимірювальних стендів, де декілька приладів повинні працювати узгоджено. Зовнішній запуск може використовуватися для синхронізації подій, а зовнішній опорний сигнал — у задачах, де необхідна прив'язка генератора до спільного джерела частоти.

Основні технічні характеристики OWON AG051F

Для яких завдань підходить OWON AG051F

Генератор сигналів OWON AG051F орієнтований на лабораторні, навчальні, дослідницькі та сервісні роботи, де необхідне кероване джерело сигналу. Його можна застосовувати під час налагодження електронних схем, перевірки підсилювачів і фільтрів, дослідження частотних характеристик, тестування цифрових та аналогових вузлів, а також для проведення лабораторних робіт.

Можливість створення сигналів довільної форми робить AG051F корисним у ситуаціях, де стандартної синусоїди або меандру недостатньо. Користувач може працювати з готовими формами або задавати власну послідовність точок, формуючи тестовий вплив відповідно до конкретного завдання.

Наявність модуляції, Sweep, Burst, зовнішнього запуску та вбудованого частотоміра дозволяє використовувати один прилад для різних етапів експерименту. При цьому генератор залишається одноканальною моделлю з максимальною частотою 5 МГц, тому під час вибору обладнання ці параметри варто співвідносити з необхідним частотним діапазоном і кількістю незалежних вихідних каналів.

Переваги функціонального генератора OWON AG051F

• один вихідний канал із максимальною частотою до 5 МГц;
• цифрове формування сигналу за технологією DDS;
• частотна роздільна здатність 1 мкГц;
• частота дискретизації 125 MSa/s;
• 14-бітна вертикальна роздільна здатність;
• пам'ять сигналу довільної форми до 8K точок;
• стандартні та користувацькі форми сигналів;
• 45 вбудованих довільних форм;
• режими AM, FM, PM, FSK, PWM, Sweep і Burst;
• вбудований частотомір із діапазоном до 200 МГц;
• підтримка зовнішнього запуску та зовнішнього опорного сигналу;
• кольоровий дисплей 480 × 320 пікселів;
• інтерфейс USB;
• підтримка SCPI та LabVIEW.

OWON AG051F для лабораторії та налагодження електроніки

Генератор сигналів OWON AG051F поєднує функції класичного функціонального генератора, генератора довільної форми та частотоміра. Частотний діапазон до 5 МГц, технологія DDS, 125 MSa/s, 14-бітне формування сигналу, набір режимів модуляції та можливість дистанційного керування роблять модель практичним інструментом для роботи з електронними схемами та лабораторними стендами.

Модель буде доречною там, де потрібне настільне джерело стандартних і довільних тестових сигналів з точним встановленням частоти та можливістю програмного керування. Під час вибору OWON AG051F варто враховувати максимальну частоту 5 МГц, один вихідний канал і необхідність використання функцій модуляції, довільної форми або вбудованого частотоміра відповідно до конкретного вимірювального завдання.
