Генератор сигналів OWON AG1022F

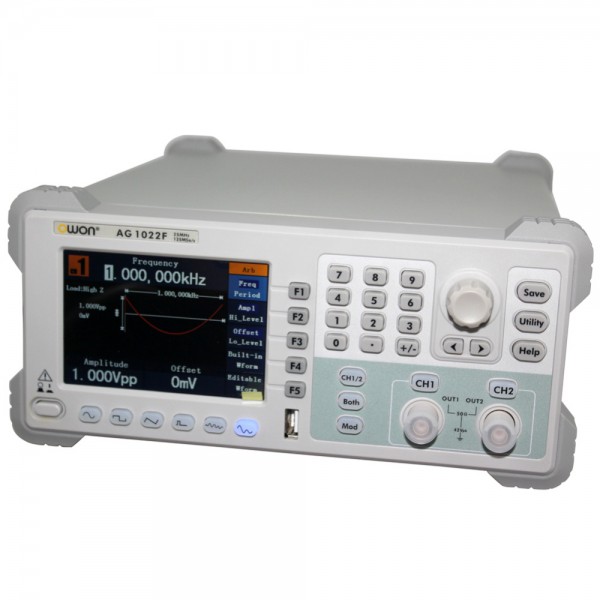

OWON AG1022F — двоканальний DDS-генератор сигналів, який поєднує функції генератора стандартних і довільних форм сигналу та вбудованого частотоміра. Прилад призначений для формування тестових сигналів під час розроблення, налаштування, діагностики й перевірки електронних пристроїв. Два незалежні вихідні канали дають змогу одночасно формувати різні сигнали, що особливо зручно під час роботи зі складними схемами, підсилювачами, фільтрами, цифровими та аналоговими вузлами.

Для моделі AG1022F максимальна частота вихідного сигналу становить до 25 МГц, а роздільна здатність за частотою — 1 мкГц. Генератор використовує технологію прямого цифрового синтезу DDS, яка забезпечує стабільне формування сигналів і точне встановлення їх параметрів. Частота дискретизації становить 125 Мвиб/с, вертикальна роздільна здатність — 14 біт. Такі характеристики дозволяють використовувати прилад як універсальне лабораторне джерело сигналів для широкого кола вимірювальних і налагоджувальних завдань.

Основні можливості OWON AG1022F

Генератор підтримує синусоїдальний, прямокутний, пилкоподібний, імпульсний і шумовий сигнали, а також сигнали з експоненціальним наростанням і спаданням та режим постійної напруги. Окремою перевагою є робота із сигналами довільної форми: користувач може створювати необхідну форму на ПК і використовувати її під час тестування обладнання. Для довільних сигналів передбачено частотний діапазон від 1 мкГц до 10 МГц, а довжина пам’яті форми сигналу становить 8K точок.

Два канали AG1022F працюють незалежно один від одного. Це дозволяє встановлювати різні параметри для кожного виходу та використовувати один прилад у завданнях, де потрібно одночасно подавати два сигнали. Наприклад, один канал може застосовуватися як основне джерело, а другий — як додатковий тестовий або синхронізувальний сигнал. Така конфігурація розширює можливості генератора порівняно з одноканальними моделями та робить його зручним для лабораторних стендів і сервісних робіт.

DDS-синтез і параметри сигналу

В основі OWON AG1022F використовується технологія DDS — прямий цифровий синтез. Вона дає змогу цифровим способом формувати вихідну форму сигналу та точно задавати частоту. Для AG1022F частотна роздільна здатність становить 1 мкГц, що дозволяє виконувати дуже малий крок налаштування частоти. Максимальна частота для основного вихідного сигналу досягає 25 МГц.

Амплітуда вихідного сигналу може становити до 20 В. Поєднання частотного діапазону до 25 МГц, 14-бітної вертикальної роздільної здатності та частоти дискретизації 125 Мвиб/с робить генератор придатним для перевірки частотних характеристик електронних схем, дослідження реакції пристроїв на різні форми сигналу та створення тестових впливів із заданими параметрами.

Стандартні та довільні форми сигналу

OWON AG1022F підтримує набір основних форм сигналу, необхідних у повсякденній лабораторній практиці. Синусоїдальний сигнал можна використовувати під час перевірки підсилювальних каскадів, фільтрів і частотозалежних ланцюгів. Прямокутний та імпульсний сигнали зручні для роботи з цифровими вузлами й схемами синхронізації. Пилкоподібна форма застосовується у завданнях, де потрібна лінійна зміна рівня, а шумовий сигнал може бути корисним під час оцінювання реакції пристрою на широкосмуговий вплив.

Функція генерації довільної форми дає змогу розширити стандартний набір сигналів. Користувач може підготувати форму на комп’ютері та використовувати її для моделювання потрібного тестового впливу. Частотний діапазон довільного сигналу становить від 1 мкГц до 10 МГц, пам’ять форми — 8K точок. Це корисно, коли стандартної синусоїди, меандру або імпульсу недостатньо для конкретного завдання.

Режими модуляції та формування послідовностей

Генератор OWON AG1022F підтримує режими AM, FM, PM, FSK і PWM, а також свіпування та пакетний режим Burst. Наявність різних типів модуляції дозволяє моделювати сигнали зі змінними параметрами й перевіряти роботу схем у різних умовах. Режим Sweep використовується для автоматичної зміни частоти в заданому діапазоні та може бути зручним під час дослідження частотної характеристики електронного вузла.

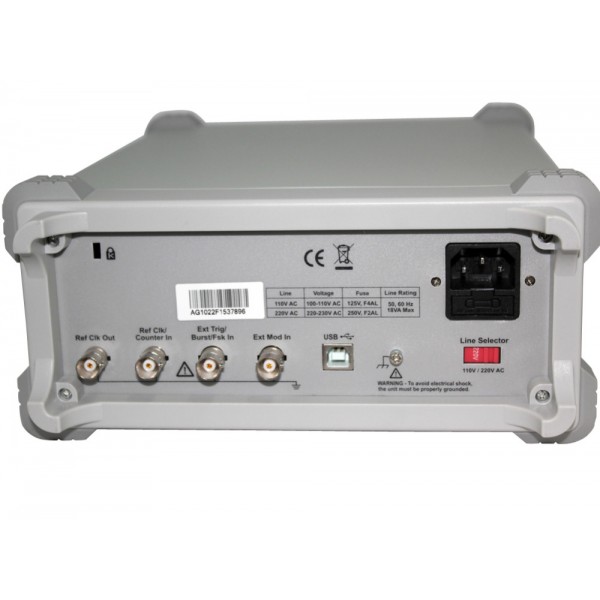

Пакетний режим дає змогу формувати обмежені послідовності коливань або імпульсів. У поєднанні з можливістю зовнішнього запуску це розширює сферу застосування генератора в тестових установках, де сигнал потрібно формувати не безперервно, а за певною подією. Передбачені також входи та виходи для зовнішньої модуляції, зовнішнього запуску й зовнішнього опорного генератора.

Вбудований частотомір до 200 МГц

Окрім функцій генератора, AG1022F оснащений вбудованим 6-розрядним частотоміром з окремим входом. Діапазон вимірювання частоти становить від 100 мГц до 200 МГц. Завдяки цьому прилад може не лише формувати тестовий сигнал, а й використовуватися для вимірювання частотних параметрів зовнішніх сигналів у межах заявленого діапазону.

Наявність незалежного входу частотоміра особливо зручна на робочому місці, де потрібно швидко контролювати частоту без підключення окремого приладу. Функція частотоміра доповнює можливості генератора та допомагає раціональніше організувати лабораторний стенд.

Керування, дисплей та підключення до ПК

Для відображення параметрів і налаштувань OWON AG1022F оснащений кольоровим TFT LCD-дисплеєм діагоналлю близько 10 см із роздільною здатністю 480 × 320 пікселів. Екран забезпечує наочне керування функціями генератора та контроль установлених параметрів. Меню приладу багатомовне.

Для обміну даними та підключення зовнішніх носіїв передбачені інтерфейси USB Host і USB Device. Генератор можна підключати до комп’ютера, а також використовувати USB-накопичувач. Інтерфейс RS232 доступний як опція. Можливість роботи з ПК особливо важлива під час створення довільних форм сигналу та використання генератора у складі автоматизованого лабораторного робочого місця.

Застосування генератора сигналів AG1022F

OWON AG1022F може використовуватися в лабораторіях, сервісних центрах, ремонтних майстернях, навчальних аудиторіях і на робочих місцях розробників електроніки. Прилад підходить для формування тестових сигналів під час налагодження аналогових і цифрових схем, перевірки підсилювачів, фільтрів, перетворювачів, вимірювальних трактів та інших електронних вузлів.

Двоканальна архітектура корисна у випадках, коли потрібно одночасно подавати сигнали з різними параметрами. Вбудований частотомір дозволяє виконувати додаткові вимірювання, а підтримка зовнішнього запуску й опорного сигналу полегшує інтеграцію генератора до складніших вимірювальних систем. Завдяки поєднанню функціонального генератора, генератора довільної форми та частотоміра одна модель може закривати кілька типових завдань на лабораторному столі.

Технічні характеристики OWON AG1022F

Комплектація

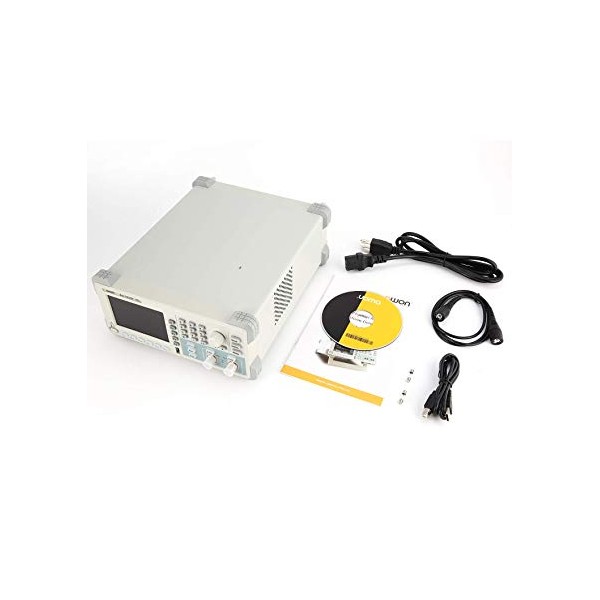

До комплекту постачання входять цифровий генератор OWON AG1022F, інструкція з експлуатації, кабель живлення, USB-кабель, кабель BNC–BNC та два запобіжники. Такий комплект містить основні елементи, зазначені для цієї моделі, та дозволяє підготувати генератор до підключення й роботи.

Чому варто обрати OWON AG1022F

Головна особливість OWON AG1022F — поєднання двох незалежних каналів, DDS-синтезу, генерації довільних форм сигналу та частотоміра в одному настільному приладі. Частотний діапазон до 25 МГц охоплює багато типових лабораторних завдань, а роздільна здатність 1 мкГц дає можливість точно встановлювати частоту. Підтримка модуляції, свіпування та пакетного режиму розширює сценарії тестування електронних пристроїв.

Кольоровий дисплей, USB Host/Device, можливість підключення до ПК, окремий вхід частотоміра та зовнішні входи й виходи роблять AG1022F зручним для комплексного робочого місця. Генератор сигналів OWON AG1022F підійде користувачам, яким потрібен двоканальний лабораторний генератор із підтримкою стандартних і довільних форм сигналу, режимів модуляції та вимірювання частоти до 200 МГц.
