Генератор сигналів FY6600-60M — двоканальний DDS-генератор до 60 МГц

FY6600-60M — двоканальний генератор сигналів, призначений для формування сигналів різної форми в широкому діапазоні частот. Модель підтримує синусоїдальний сигнал із частотою до 60 МГц, прямокутний — до 25 МГц, а трикутні та імпульсні сигнали — до 10 МГц. Прилад також оснащений вбудованим частотоміром із діапазоном вимірювання до 100 МГц. Завдяки двом каналам генератор дає змогу одночасно формувати два сигнали, що зручно під час навчальних робіт, радіоаматорських експериментів, перевірки електронних схем і налаштування обладнання.

FY6600-60M працює за принципом DDS і поєднує широкий вибір стандартних та довільних форм сигналу. Частота дискретизації становить 250 MSa/s, а довжина сигналу довільної форми — 8192 точки з розрядністю 14 біт. Такі параметри дають змогу задавати необхідну форму вихідного сигналу та використовувати генератор у задачах, де потрібно змінювати частоту, амплітуду, тривалість імпульсу або інші параметри сформованої хвилі.

Основні можливості FY6600-60M

Генератор підтримує велику кількість форм сигналу. Серед них синусоїда, прямокутний сигнал із регульованим коефіцієнтом заповнення, імпульсний сигнал із можливістю задавати ширину імпульсу та період, трикутний сигнал, пилкоподібна форма, CMOS, TTL, постійна складова DC, напівхвиля, повна хвиля, позитивний і зворотний ступінчастий сигнал, експоненційні форми, Lorenz Pulse, Multitone, шум, ECG, трапецеїдальний імпульс, Sync Pulse, вузький імпульс, гаусівський білий шум, а також сигнали з AM- та FM-модуляцією. Загалом у характеристиках моделі зазначено 64 форми сигналу.

Діапазони частот для різних форм сигналу

• синусоїдальний сигнал: 0 Гц – 60 МГц;
• прямокутний сигнал: 0 Гц – 25 МГц;
• трикутний сигнал: 0 Гц – 10 МГц;
• імпульсний сигнал: 0 Гц – 10 МГц;
• сигнали TTL/CMOS: 0 Гц – 20 МГц;
• мінімальна ширина імпульсу: 20 нс;
• мінімальна роздільна здатність за частотою: 1 мкГц.

Максимальна частота залежить від вибраної форми сигналу, тому під час роботи важливо орієнтуватися саме на відповідний режим. Для синусоїди доступний повний діапазон до 60 МГц, тоді як для прямокутних, трикутних, імпульсних та логічних сигналів верхня межа нижча. Це потрібно враховувати під час підбору режиму для конкретного вимірювального або навчального завдання.

Два канали для одночасного формування сигналів

FY6600-60M має два вихідні канали. Така конфігурація розширює можливості генератора порівняно з одноканальними моделями, оскільки користувач може формувати два сигнали без використання двох окремих приладів. Це зручно для експериментів із двома входами, порівняння реакції схеми на різні сигнали або подавання опорного та тестового сигналу.

Амплітуда, точність і стабільність частоти

Максимальна амплітуда вихідного сигналу FY6600-60M становить до 20 В, однак фактичне доступне значення залежить від частоти сигналу. У характеристиках приладу окремо зазначено, що на високих частотах амплітуда зменшується, а форма сигналу може погіршуватися. Тому під час роботи на верхній межі частотного діапазону слід враховувати реальну форму та рівень вихідного сигналу.

Точність установлення частоти заявлена на рівні ±20 ppm. Стабільність частоти становить ±1 ppm протягом 3 годин. Мінімальний крок за частотою 1 мкГц дає змогу виконувати точне налаштування потрібного значення в межах доступного для вибраної форми діапазону.

Генерація довільних сигналів

Окрім стандартних форм, FY6600-60M підтримує формування сигналів довільної форми. Для них передбачено довжину 8192 точки та розрядність 14 біт. Частота дискретизації 250 MSa/s забезпечує цифрове формування сигналу з параметрами, достатніми для широкого кола навчальних і радіоаматорських завдань.

Режим довільної форми корисний у ситуаціях, коли стандартного набору синусоїдальних, прямокутних або імпульсних сигналів недостатньо. Він дозволяє працювати зі складнішими формами та відтворювати задану послідовність точок. Це розширює можливості приладу під час дослідження реакції електронних вузлів на сигнали нестандартної форми.

Вбудований частотомір до 100 МГц

Окремою функцією FY6600-60M є вбудований частотомір із діапазоном до 100 МГц. Це дає змогу не лише генерувати тестові сигнали, а й вимірювати частоту зовнішнього сигналу в межах зазначеного діапазону. Для користувача це означає, що в ряді простих лабораторних або радіоаматорських задач можна обійтися без окремого частотоміра.

Для яких завдань підходить FY6600-60M

У вихідному описі модель FY6600-60M позиціонується як доступний генератор для навчання та радіоаматорів. Його характеристики дають змогу використовувати прилад для ознайомлення з різними видами сигналів, проведення лабораторних робіт, експериментів з електронними схемами, перевірки проходження сигналу через окремі каскади та спостереження форми хвилі за допомогою осцилографа.

Завдяки частотному діапазону синусоїди до 60 МГц генератор охоплює не лише низькочастотні, а й значну частину високочастотних навчальних та аматорських задач. Водночас під час роботи поблизу верхньої межі діапазону потрібно враховувати вказане для цієї моделі зменшення амплітуди та погіршення форми сигналу. Це важлива особливість, яку варто брати до уваги, якщо для конкретної задачі критичні точність форми хвилі та стабільний рівень вихідної амплітуди на високих частотах.

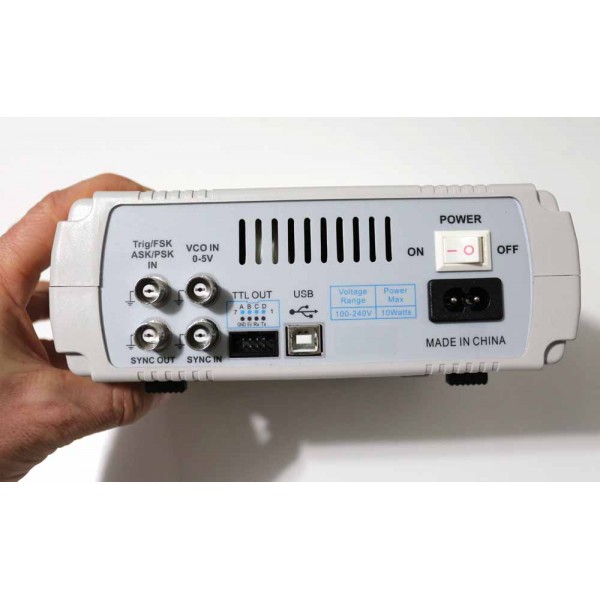

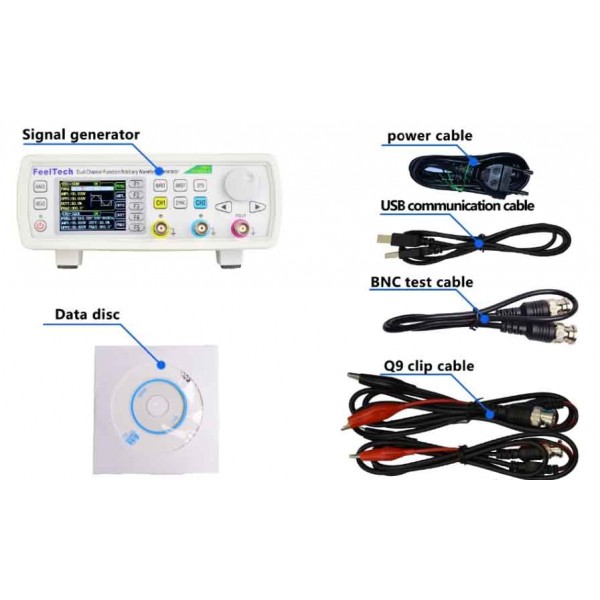

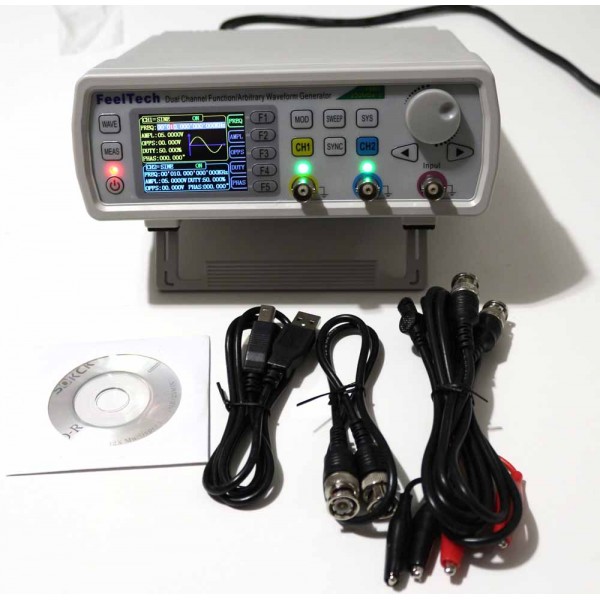

Комплектація генератора FY6600-60M

• генератор сигналів DDS FY6600-60M — 1 шт.;
• CD-диск — 1 шт.;
• кабель живлення — 1 шт.;
• USB-кабель для передавання даних — 1 шт.;
• кабель BNC–BNC — 1 шт.;
• кабель BNC–Clip — 2 шт.

Наявність USB-кабелю для передавання даних, BNC–BNC та двох кабелів BNC–Clip дозволяє підготувати генератор до типових лабораторних підключень із використанням відповідних роз’ємів і затискачів. Комплектація наведена відповідно до опису товару.

Чому варто звернути увагу на FY6600-60M

FY6600-60M поєднує два канали, широкий набір форм сигналу, синусоїдальний діапазон до 60 МГц, частоту дискретизації 250 MSa/s і вбудований частотомір до 100 МГц. Прилад підтримує стандартні, імпульсні, модульовані та довільні сигнали, тому може бути універсальним джерелом тестового сигналу для навчального стенда або радіоаматорської лабораторії.

Під час вибору цієї моделі важливо оцінювати не лише максимальну частоту 60 МГц, а й діапазони для конкретних форм сигналу. Прямокутний сигнал обмежений 25 МГц, трикутний та імпульсний — 10 МГц, а TTL/CMOS — 20 МГц. Також слід враховувати залежність максимальної амплітуди від частоти та погіршення форми сигналу на високих частотах. Такий підхід допоможе правильно співвіднести можливості FY6600-60M з вимогами конкретного завдання.

Якщо потрібен двоканальний DDS-генератор сигналів для навчання, радіоаматорських робіт і формування різних типів тестових сигналів, FY6600-60M пропонує широкий функціональний набір. Модель дає змогу працювати із синусоїдальними, прямокутними, трикутними, імпульсними, логічними, модульованими та довільними сигналами, а вбудований частотомір розширює практичні можливості приладу.
