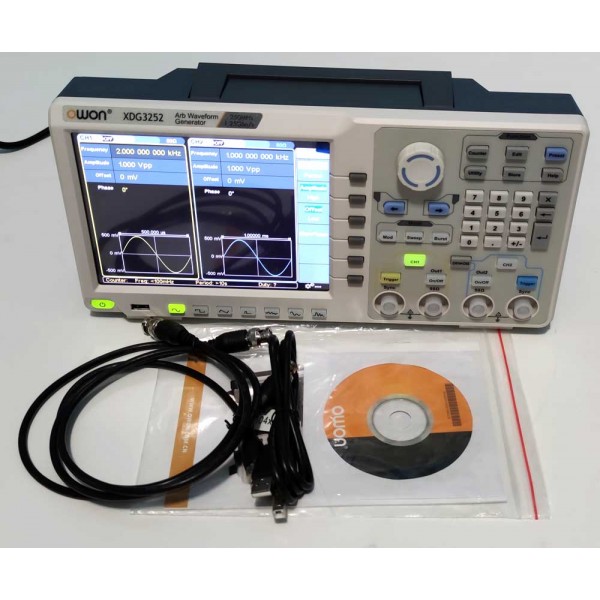

Генератор сигналів OWON XDG3082

OWON XDG3082 — двоканальний генератор сигналів довільної форми серії XDG3000, призначений для формування стандартних, модульованих і користувацьких сигналів у лабораторних, сервісних та інженерних вимірюваннях. Прилад побудований на основі вдосконаленої технології прямого цифрового синтезу DDS і забезпечує максимальну частоту вихідного синусоїдального сигналу до 80 МГц. Частота дискретизації становить 1,25 Гвиб/с, вертикальна роздільна здатність — 14 біт, а роздільна здатність за частотою досягає 1 мкГц.

Модель XDG3082 поєднує генератор стандартних форм сигналу, генератор довільної форми, засоби модуляції, режим розгортки та пакетної генерації, а також вбудований високоточний частотомір. Завдяки двом каналам прилад дає змогу формувати два сигнали в межах одного вимірювального стенда, що зручно під час перевірки електронних схем, дослідження реакції пристроїв на різні типи впливу та налагодження радіоелектронної апаратури.

Основні можливості OWON XDG3082

Генератор підтримує шість базових типів сигналів: синусоїдальний, прямокутний, імпульсний, пилкоподібний, шумовий і гармонічний. Крім стандартних форм, доступні вбудовані сигнали довільної форми та створені користувачем осцилограми. Максимальна довжина довільного сигналу становить до 1 млн точок, що розширює можливості моделювання складних часових залежностей і нестандартних тестових послідовностей.

• 2 канали генерації;
• максимальна частота вихідного сигналу — 80 МГц;
• частота дискретизації — 1,25 Гвиб/с;
• вертикальна роздільна здатність — 14 біт;
• роздільна здатність за частотою — 1 мкГц;
• довжина сигналу довільної форми — до 1 млн точок;
• 6 груп базових сигналів і вбудовані довільні форми;
• модуляції AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK і PWM;
• режими Sweep та Burst;
• вбудований частотомір із діапазоном 100 мГц–200 МГц;
• підтримка SCPI та LabVIEW;
• 8-дюймовий сенсорний РК-дисплей із роздільною здатністю 800 × 600 пікселів;
• інтерфейси USB Host, USB Device та LAN.

Діапазони частот для різних форм сигналу

Робочий частотний діапазон залежить від обраної форми сигналу. Для синусоїди XDG3082 забезпечує діапазон від 1 мкГц до 80 МГц, для прямокутного сигналу — від 1 мкГц до 30 МГц, для імпульсного — від 1 мкГц до 25 МГц, а для пилкоподібного — від 1 мкГц до 5 МГц. Гармонічний сигнал формується в діапазоні від 1 мкГц до 40 МГц. Для шуму вказана смуга 120 МГц за рівнем −3 дБ, типове значення.

Вбудовані сигнали довільної форми доступні в діапазоні від 1 мкГц до 15 МГц. Для користувацьких довільних форм верхня частота становить до 50 МГц. Точність частоти заявлена на рівні ±1 ppm у температурному діапазоні від 0 до 40 °C. Таке поєднання широкого частотного діапазону та малого кроку встановлення частоти дає змогу точно задавати параметри тестового сигналу відповідно до конкретного вимірювального завдання.

Амплітуда та вихідні параметри

Амплітудний діапазон залежить від частоти сигналу та типу навантаження. За навантаження 50 Ом генератор забезпечує амплітуду від 1 мВpp до 10 Вpp на частотах до 40 МГц і від 1 мВpp до 5 Вpp на частотах до 80 МГц. Для розімкненого кола або високоомного навантаження доступний діапазон від 2 мВpp до 20 Вpp на частотах до 40 МГц і від 2 мВpp до 10 Вpp на частотах до 80 МГц.

Роздільна здатність встановлення амплітуди становить 1 мВ або 4 цифри. Типовий вихідний опір — 50 Ом. Для синусоїдального сигналу 1 кГц зі зміщенням 0 В типова похибка амплітуди становить ±(1% від установленого значення + 1 мВpp). Діапазон постійного зміщення при навантаженні 50 Ом визначається як ±(5 Vpk − Amplitude Vpp/2), а для високоомного навантаження або розімкненого кола — ±(10 Vpk − Amplitude Vpp/2).

Модуляція та спеціальні режими

OWON XDG3082 підтримує широкий набір режимів модуляції, що дає змогу використовувати його для моделювання різних типів аналогових і цифрових сигналів. Серед доступних режимів — AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK та BPSK. Також передбачені розгортка частоти Sweep і пакетна генерація Burst.

Наявність цих функцій робить генератор придатним не лише для створення базового тестового сигналу, а й для перевірки трактів, вузлів та пристроїв, які працюють із модульованими або імпульсними сигналами. Користувач може вибирати потрібний режим без залучення окремого зовнішнього генератора модуляції, що спрощує побудову лабораторного стенда.

Генерація довільної форми

Окремою особливістю XDG3082 є робота із сигналами довільної форми. Прилад підтримує вбудовану бібліотеку форм і користувацькі сигнали, а максимальна довжина запису становить до 1 млн точок. Вертикальна роздільна здатність 14 біт забезпечує детальне представлення амплітудної структури сформованої осцилограми.

Функція довільної форми корисна, коли для перевірки обладнання недостатньо звичайної синусоїди, прямокутного або імпульсного сигналу. Вона дозволяє відтворювати складні тестові послідовності, перехідні процеси, спеціальні імпульси та інші форми, задані користувачем у межах технічних можливостей генератора.

Вбудований частотомір

XDG3082 оснащений інтегрованим високоточним частотоміром із заявленим діапазоном вимірювання від 100 мГц до 200 МГц. Це дає змогу використовувати один прилад не тільки як джерело тестового сигналу, а й для контролю частоти зовнішніх сигналів у межах підтримуваного діапазону. Така інтеграція особливо зручна під час налагодження та перевірки електронних пристроїв, коли потрібно оперативно порівнювати задані та фактичні частотні параметри.

Керування та інтерфейси

Для локального керування генератор обладнаний 8-дюймовим сенсорним РК-дисплеєм із роздільною здатністю 800 × 600 пікселів. Великий екран полегшує вибір режимів, перегляд параметрів і налаштування форми сигналу. Сенсорний інтерфейс доповнює традиційне керування приладом і дає змогу швидко переходити між основними функціями.

Для підключення до зовнішнього обладнання передбачені USB Host, USB Device та LAN. Підтримка команд SCPI дозволяє інтегрувати OWON XDG3082 в автоматизовані вимірювальні системи, а сумісність із LabVIEW розширює можливості програмного керування та створення власних сценаріїв тестування. Це важливо для лабораторій і виробничих ділянок, де генератор має працювати як частина комплексного вимірювального стенда.

Застосування генератора сигналів XDG3082

Генератор сигналів OWON XDG3082 може використовуватися під час розроблення, ремонту, діагностики та тестування електронних пристроїв. Прилад дає змогу подавати на досліджувану схему сигнал із заданою частотою, амплітудою та формою, перевіряти реакцію вузлів на різні режими роботи, формувати модульовані сигнали та створювати спеціальні тестові послідовності.

Модель підходить для радіотехнічних і електронних лабораторій, сервісних центрів, навчальних стендів, дослідницьких робіт і задач автоматизованого тестування. Два канали, смуга до 80 МГц, підтримка довільних форм, розвинені види модуляції та віддалене керування роблять XDG3082 універсальним інструментом для робіт, де потрібне кероване джерело електричних сигналів із широким набором параметрів.

Технічні характеристики OWON XDG3082

OWON XDG3082 для лабораторного стенда

OWON XDG3082 зосереджує в одному корпусі функції, які часто потрібні під час комплексного тестування: двоканальну генерацію, довільні форми сигналу, широкий набір модуляцій, частотну розгортку, пакетний режим і вимірювання частоти. Максимальна частота 80 МГц охоплює широкий спектр задач у низько- та середньочастотній електроніці, а інтерфейси USB і LAN дають змогу організувати як локальну, так і автоматизовану роботу.

Завдяки поєднанню частоти дискретизації 1,25 Гвиб/с, 14-бітної вертикальної роздільної здатності та пам’яті довільної форми до 1 млн точок генератор підходить для створення як стандартних, так і складних тестових сигналів. XDG3082 буде доречним для фахівців, яким потрібен функціональний генератор сигналів OWON із частотою до 80 МГц, двома каналами, сенсорним екраном і можливістю дистанційного керування.
