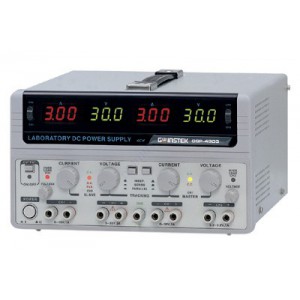

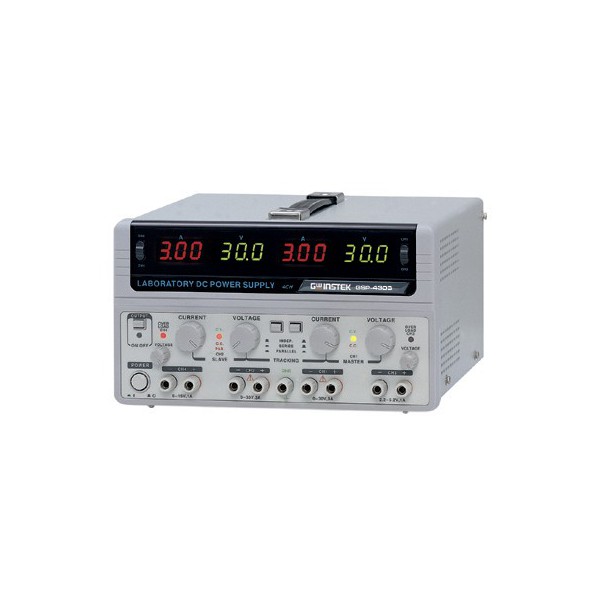

Лабораторне джерело живлення GPS-4303

GPS-4303 — чотириканальне лінійне лабораторне джерело живлення, призначене для формування стабілізованої постійної напруги та струму під час розроблення, налаштування, тестування й обслуговування електронних пристроїв. Модель має два основні регульовані канали з діапазоном напруги 0–30 В і струму 0–3 А, а також два додаткові канали: 2,2–5,2 В / до 1 А та 8–15 В / до 1 А.

Завдяки чотирьом вихідним каналам GPS-4303 дає змогу одночасно отримувати кілька рівнів постійної напруги. Це зручно під час роботи зі схемами, де необхідне багатоканальне живлення, а також під час перевірки окремих вузлів електронного обладнання. Основні канали 1 і 2 можуть працювати незалежно або об'єднуватися послідовно чи паралельно. У послідовному режимі доступна вихідна напруга до 60 В при струмі до 3 А, а в паралельному — струм до 6 А при напрузі до 30 В.

Лінійний принцип роботи джерела живлення забезпечує низький рівень пульсацій. Для основних каналів у режимі стабілізації напруги значення пульсацій у діапазоні частот 5 Гц–1 МГц не перевищує 1 мВ середньоквадратичного значення. Така характеристика важлива під час живлення електронних схем, чутливих до шумів та нестабільності джерела.

Чотири канали для лабораторних і сервісних робіт

Канали 1 і 2 GPS-4303 є основними регульованими виходами. Кожен із них дає змогу встановлювати постійну напругу від 0 до 30 В та струм від 0 до 3 А. Вони можуть використовуватися як два незалежні джерела живлення або працювати спільно. Це розширює діапазон доступних режимів без необхідності використовувати окремий блок живлення для отримання вищої напруги чи більшого струму.

Канал 3 формує напругу в діапазоні 2,2–5,2 В і розрахований на струм до 1 А. Канал 4 має діапазон 8–15 В при струмі до 1 А. Додаткові виходи можна використовувати паралельно з основними каналами для живлення різних частин пристрою або експериментальної схеми, якщо потрібні відповідні рівні напруги.

Стабілізація напруги та струму

Лабораторний блок живлення GPS-4303 підтримує режими стабілізації напруги та струму. Це дає змогу задавати необхідні вихідні параметри відповідно до режиму роботи навантаження. Для каналів 1 і 2 нестабільність напруги при зміні напруги живлення становить не більше 0,01% + 3 мВ.

При зміні струму навантаження нестабільність вихідної напруги для струму до 3 А становить не більше 0,01% + 3 мВ. Для режимів зі струмом понад 3 А відповідне значення становить не більше 0,02% + 5 мВ. Час встановлення при 50-відсотковій зміні навантаження та мінімальному струмі 0,5 А — не більше 100 мкс.

У режимі стабілізації струму для каналів 1 і 2 нестабільність при зміні напруги живлення становить менше 0,2% + 3 мА. Аналогічний показник при зміні напруги на навантаженні — менше 0,2% + 3 мА. Пульсації струму в смузі частот 5 Гц–1 МГц не перевищують 3 мА середньоквадратичного значення.

Послідовне та паралельне з'єднання каналів

Важливою особливістю GPS-4303 є можливість спільної роботи двох основних каналів. При послідовному з'єднанні каналів 1 і 2 діапазон вихідної напруги збільшується до 0–60 В, а допустимий струм становить до 3 А. Такий режим дає можливість отримувати напругу, вищу за максимальні 30 В одного каналу.

При паралельному з'єднанні основних каналів напруга залишається в діапазоні 0–30 В, а доступний вихідний струм збільшується до 6 А. Таким чином, той самий лабораторний блок живлення можна адаптувати до різних режимів навантаження залежно від того, що потрібно в конкретному завданні — вища напруга або більший струм.

Для каналів 1 і 2 також передбачений режим автотрекінгу. Похибка трекінгу становить не більше 0,5% + 10 мВ від показань ведучого джерела, а похибка з'єднання — не більше 300 мВ. Нестабільність при зміні струму навантаження в цьому режимі становить менше 0,01% + 3 мВ, а пульсації — не більше 2 мВ середньоквадратичного значення.

Можливість автотрекінгу та двополярного виходу розширює варіанти використання GPS-4303 під час роботи зі схемами, для яких потрібні взаємопов'язані рівні живлення.

Параметри додаткових каналів

Третій і четвертий канали мають власні характеристики стабільності. Для каналу 3 нестабільність при зміні напруги живлення становить не більше 5 мВ, а при зміні струму навантаження — не більше 15 мВ. Пульсації в діапазоні 5 Гц–1 МГц не перевищують 2 мВ середньоквадратичного значення. Похибка встановлення вихідної напруги становить ±5% від показання.

Для каналу 4 нестабільність при зміні напруги живлення також становить не більше 5 мВ. При зміні струму навантаження вона не перевищує 10 мВ. Рівень пульсацій — не більше 2 мВ середньоквадратичного значення, а похибка встановлення вихідної напруги — ±5% від показання.

Цифрова індикація вихідних параметрів

GPS-4303 обладнаний цифровою індикацією струму та напруги. Використовуються трирозрядні світлодіодні індикатори з висотою символів 13 мм. Дискретність відображення становить 0,1 В для напруги та 10 мА для струму.

Погрішність індикації при підключеному навантаженні становить ±(0,5% + 2 одиниці рахунку). При відключеному навантаженні погрішність становить ±(0,5% + 8 одиниць рахунку). Цифрове відображення дає змогу контролювати встановлені параметри без необхідності постійно підключати зовнішні вимірювальні прилади для базового контролю вихідної напруги та струму.

Вихідні параметри можна встановлювати при відключеному навантаженні. Така функціональність дає можливість попередньо налаштувати необхідний режим, а вже після цього подати живлення на підключений пристрій або електронну схему.

Захист і керування навантаженням

У лабораторному джерелі живлення передбачений захист від перевантаження та переполюсування. Також реалізоване електронне відключення навантаження. Ці функції доповнюють можливості керування виходами й допомагають організувати роботу з підключеним обладнанням у лабораторних, ремонтних і налагоджувальних умовах.

Прилад підтримує роботу з динамічним навантаженням і може використовуватися в режимах стабілізації напруги та струму. Наявність окремого керування виходом дозволяє спочатку виставити необхідні параметри, перевірити їх за цифровими індикаторами, а потім підключити навантаження до заданого режиму живлення.

Система охолодження

Для охолодження внутрішніх компонентів GPS-4303 використовується вентилятор із терморегулюванням. Швидкість його роботи залежить від температурного режиму, що дає змогу зменшувати шум вентилятора за умов, коли інтенсивне охолодження не потрібне.

Для настільного лабораторного обладнання це особливо зручно під час тривалої роботи, коли джерело живлення розташоване безпосередньо на робочому місці поряд з іншим вимірювальним обладнанням.

Технічні характеристики GPS-4303

Параметри ізоляції

Опір ізоляції між корпусом і виходом становить понад 20 МОм при випробувальній постійній напрузі 500 В. Між корпусом і мережею опір ізоляції становить понад 30 МОм при випробувальній постійній напрузі 500 В.

Для яких завдань підходить GPS-4303

Чотириканальне лабораторне джерело живлення GPS-4303 орієнтоване на завдання, де потрібне регульоване стабілізоване живлення постійного струму та можливість одночасно працювати з кількома рівнями напруги. Прилад може застосовуватися під час налаштування та перевірки електронних схем, ремонту електронного обладнання, лабораторних досліджень і навчальних робіт, якщо параметри його виходів відповідають вимогам конкретного обладнання.

Два незалежні канали 0–30 В / 0–3 А роблять GPS-4303 універсальним для стандартних лабораторних задач, а можливість їх послідовного та паралельного з'єднання дозволяє отримувати до 60 В або до 6 А. Ще два виходи забезпечують додаткові діапазони 2,2–5,2 В і 8–15 В. У результаті один пристрій може забезпечити відразу кілька ліній живлення для складнішої електронної схеми.

Низький рівень пульсацій, режими стабілізації напруги та струму, автотрекінг, цифрова індикація, електронне відключення навантаження, захист від перевантаження й переполюсування роблять GPS-4303 функціональним настільним джерелом живлення для лабораторного та сервісного використання.
