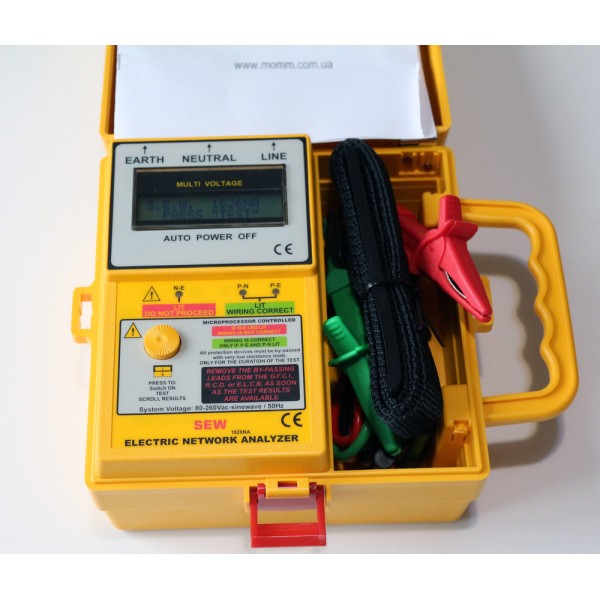

Аналізатор електричних кіл 1826NA — тестер петлі «фаза-нуль» і «фаза-земля»

Аналізатор електричних кіл 1826NA призначений для вимірювання основних параметрів електричних мереж і перевірки стану кіл «фаза-нейтраль» та «фаза-земля». Прилад дає змогу вимірювати напругу без навантаження, визначати повний опір петлі без відключення джерела напруги, окремо оцінювати опір шин фази, нейтралі та заземлення, а також розраховувати очікуваний струм короткого замикання. Завдяки поєднанню цих функцій 1826NA може використовуватися як тестер фаза-нуль під час перевірки електропроводки та аналізу параметрів мережі.

Модель працює з напругою 50–275 В при частоті 50/60 Гц. Діапазон вимірювання опору кіл «фаза-нейтраль» і «фаза-земля» становить 0,01–2000 Ом з автоматичним вибором межі. У цьому ж діапазоні прилад вимірює опір шин землі, фази та нейтралі. Для мережі з напругою 230 В аналізатор розраховує очікуваний струм короткого замикання в межах 0–6000 А.

Основні можливості аналізатора 1826NA

1826NA поєднує функції вимірювача параметрів електричної мережі та тестера петлі «фаза-нуль». Прилад орієнтований на комплексну перевірку ланцюга без необхідності окремо виконувати кілька базових вимірювань різними приладами.

• вимірювання напруги «фаза-нейтраль» і «фаза-земля» без навантаження;
• вимірювання повного опору кіл «фаза-нейтраль» і «фаза-земля» без відключення джерела напруги;
• вимірювання опору шини нейтралі, заземлення та фази;
• обчислення очікуваного струму короткого замикання в колах «фаза-нейтраль» і «фаза-земля»;
• збереження результатів вимірювань у пам’яті приладу;
• захист обмежувального резистора від перегрівання;

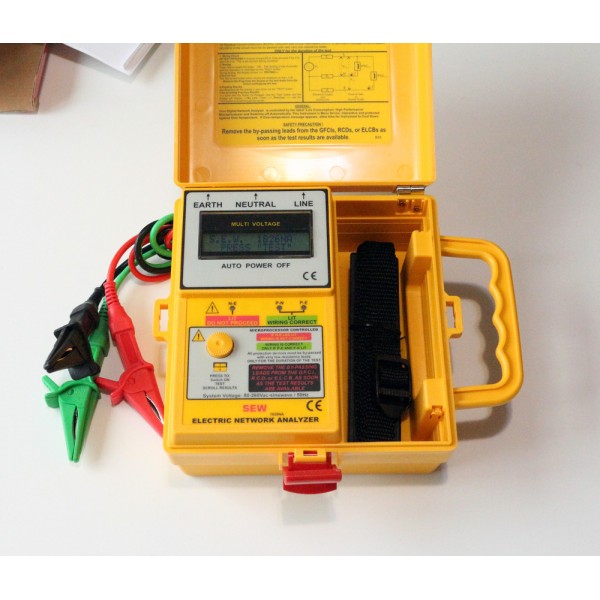

• індикація правильності підключення вимірювальних проводів;
• керування однією багатофункціональною кнопкою;
• вбудований мікропроцесор;
• живлення від батарей, індикація їхнього стану та автоматичне вимкнення живлення;
• передбачене місце для зберігання з’єднувальних проводів.

Вимірювання напруги в електричній мережі

Аналізатор 1826NA вимірює напругу між фазою та нейтраллю, а також між фазою та землею без навантаження. Робочий діапазон вимірювання становить від 50 до 275 В при частоті мережі 50 або 60 Гц. Для діапазону 210–250 В заявлена похибка становить ±(1 % + 1 одиниця молодшого розряду). При напрузі нижче 210 В або вище 250 В похибка становить ±(3 % + 1 одиниця молодшого розряду).

Таке вимірювання дозволяє отримати базові дані про напругу в контрольованій точці мережі перед аналізом опору петлі. Окреме визначення напруги «фаза-нейтраль» і «фаза-земля» зручне під час послідовної перевірки параметрів електричного кола.

Вимірювання опору петлі «фаза-нуль» і «фаза-земля»

Одна з основних функцій 1826NA — вимірювання повного опору кіл «фаза-нейтраль» і «фаза-земля» без відключення джерела напруги. Діапазон становить 0,01–2000 Ом, а вибір межі виконується автоматично. Для значень у межах 0,05–500 Ом похибка вимірювання становить ±(3 % + 1 одиниця молодшого розряду), а для значень понад 500 Ом — ±(15 % + 1 одиниця молодшого розряду).

Можливість вимірювати петлю «фаза-нуль» і «фаза-земля» робить прилад корисним для перевірки параметрів діючої електричної мережі. Користувач отримує числове значення повного опору, яке надалі може бути використане для оцінювання стану конкретного кола відповідно до завдань електровимірювань.

Опір фази, нейтралі та заземлення

Крім вимірювання повного опору петлі, 1826NA підтримує визначення опору окремих складових електричного кола: шини фази, нейтралі та заземлення. Для цих вимірювань використовується діапазон 0,01–2000 Ом з автоматичним вибором межі. Похибка відповідає характеристикам вимірювання опору петлі: ±(3 % + 1 одиниця молодшого розряду) в діапазоні 0,05–500 Ом і ±(15 % + 1 одиниця молодшого розряду) для значень понад 500 Ом.

Роздільне вимірювання опору окремих ділянок допомагає детальніше аналізувати електричне коло, а не обмежуватися лише загальним значенням опору петлі. Це важливо, коли потрібно локалізувати ділянку, параметри якої потребують додаткової перевірки.

Розрахунок очікуваного струму короткого замикання

На основі виміряних параметрів аналізатор 1826NA виконує непряме визначення очікуваного струму короткого замикання. Розрахунок доступний для кіл «фаза-нейтраль» і «фаза-земля». При напрузі 230 В діапазон становить від 0 до 6000 А.

Ця функція доповнює вимірювання опору петлі та дозволяє отримати ще один важливий параметр контрольованої мережі без використання окремого приладу. Результат відображається разом з іншими вимірюваними та розрахунковими параметрами 1826NA.

Пам’ять, контроль підключення та захист

Для роботи з результатами вимірювань у 1826NA передбачена внутрішня пам’ять. Вона дозволяє зберігати отримані значення без необхідності одразу переносити кожен результат вручну. Це особливо зручно під час послідовної перевірки кількох точок електричної мережі.

Прилад також контролює правильність підключення вимірювальних проводів і має відповідну індикацію. Для захисту під час роботи передбачений контроль обмежувального резистора від перегрівання. Керування виконується однією багатофункціональною кнопкою, а обробку вимірювальних даних забезпечує вбудований мікропроцесор.

Живлення та конструктивні особливості

1826NA має автономне батарейне живлення. Для роботи використовуються вісім елементів типу AA по 1,5 В. Прилад оснащений індикатором стану внутрішніх джерел живлення та функцією автоматичного вимкнення, що допомагає уникати зайвого розряджання батарей у перервах між вимірюваннями.

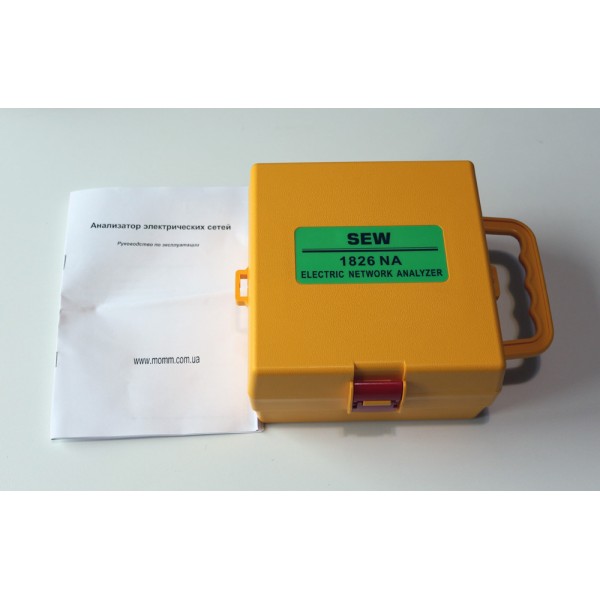

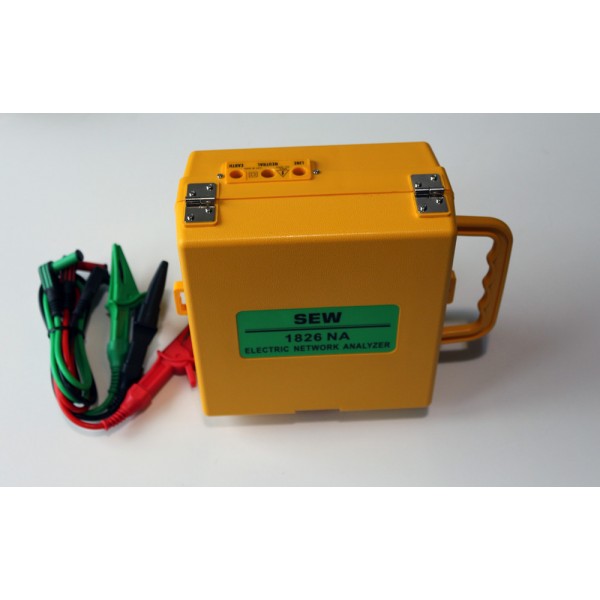

Габарити аналізатора становлять 170 × 165 × 92 мм, маса — 0,97 кг. Робочий діапазон температури — від 0 до +40 °C. У корпусі передбачене місце для зберігання з’єднувальних проводів, тому комплект можна компактно переносити та зберігати разом.

Послідовна перевірка параметрів мережі одним приладом

Функціональність 1826NA побудована так, щоб у процесі робіт можна було перейти від контролю напруги до вимірювання опору петлі та розрахунку очікуваного струму короткого замикання. При цьому окреме вимірювання опору фази, нейтралі й заземлення дає більше інформації про складові загального опору електричного кола. Такий набір режимів корисний під час діагностики, коли недостатньо знати лише напругу або лише сумарний опір петлі.

Автоматичний вибір межі вимірювання опору спрощує роботу з діапазоном 0,01–2000 Ом. Індикація правильності підключення вимірювальних проводів допомагає контролювати підготовку приладу до вимірювання, а пам’ять дає можливість зберігати результати для подальшої роботи. Завдяки автономному живленню 1826NA не потребує окремого мережевого блока живлення під час виконання вимірювань.

Технічні характеристики 1826NA

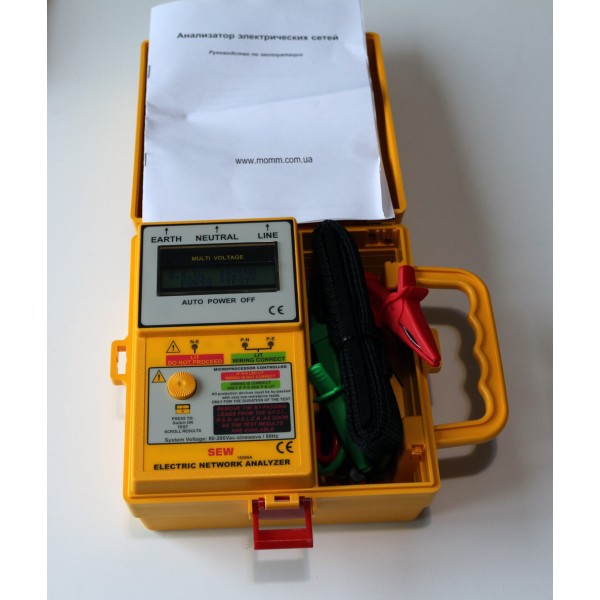

Комплект постачання

• аналізатор електричних кіл 1826NA — 1 шт.;
• вимірювальні проводи — 1 комплект;
• батареї — 8 шт.;
• керівництво з експлуатації — 1 шт.

Для яких завдань підходить 1826NA

Аналізатор 1826NA доцільно використовувати там, де потрібно перевірити параметри кіл «фаза-нуль» і «фаза-земля», виміряти напругу, визначити повний опір петлі та отримати розрахункове значення очікуваного струму короткого замикання. Прилад також дозволяє вимірювати опір фази, нейтралі й заземлення, тому підходить для послідовного аналізу окремих складових електричного кола.

Поєднання автоматичного вибору межі, пам’яті результатів, контролю правильності підключення проводів і автономного живлення робить 1826NA функціональним інструментом для електровимірювальних робіт. Користувач може виконувати основні перевірки мережі одним приладом і зберігати отримані значення для подальшої роботи з результатами.
