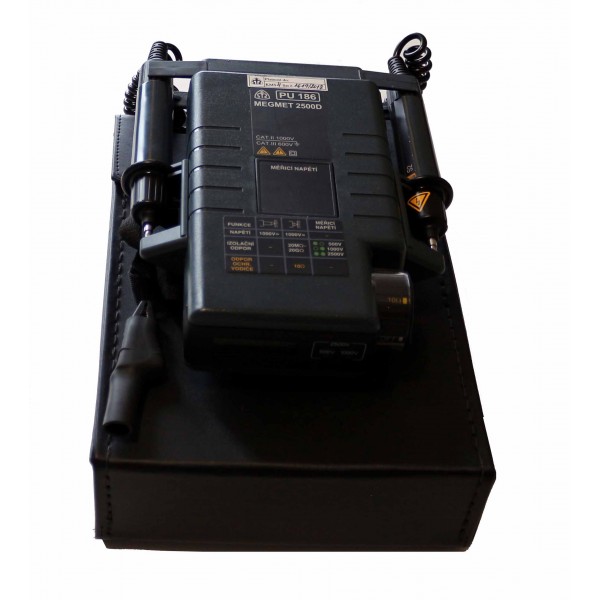

Цифровий мегаомметр PU-186 Metra Blansko

Цифровий мегаомметр PU-186 Metra Blansko призначений для вимірювання опору ізоляції електричних кіл, а також опору захисного провідника на об’єктах, які під час відповідного вимірювання не перебувають під напругою. Прилад також дає змогу вимірювати постійну та змінну синусоїдальну напругу. Завдяки поєднанню кількох вимірювальних режимів PU-186 може застосовуватися під час перевірки стану ізоляції та контролю електричних кіл у промисловості, енергетиці й електроенергетиці.

Основна функція приладу — вимірювання опору ізоляції до 19,99 ГОм. Для цього передбачено три номінальні випробувальні напруги: 500, 1000 і 2500 В. Такий набір режимів дозволяє обирати потрібну випробувальну напругу відповідно до конкретного завдання та методики перевірки. Окрім вимірювання ізоляції, мегаомметр контролює опір захисного провідника в діапазоні до 10 Ом і вимірює постійну та змінну напругу від 30 до 1000 В.

Основні можливості PU-186

Мегаомметр PU-186 поєднує функції, необхідні для перевірки електричних кіл і стану ізоляції. Прилад дозволяє виконувати вимірювання з різними рівнями випробувальної напруги та охоплює широкий діапазон опорів — від часток мегаома до десятків гігаомів. Це дає змогу використовувати один вимірювальний прилад для декількох типів контрольних операцій без переходу на інше обладнання.

• вимірювання опору ізоляції до 19,99 ГОм;
• номінальні випробувальні напруги 500, 1000 і 2500 В;
• вимірювання опору захисного провідника в діапазоні 0–10 Ом;
• вимірювання постійної та змінної синусоїдальної напруги 30–1000 В;
• ручний вибір режиму вимірювання;
• блокування вимірювання опору ізоляції за наявності на об’єкті напруги понад 30 В;
• блокування режиму вимірювання опору захисного провідника за наявності напруги понад 3 В.

Вимірювання опору ізоляції

Під час діагностики ізоляції важливо не лише визначити сам факт наявності електричного опору, а й отримати кількісне значення в потрібному діапазоні. PU-186 працює з кількома піддіапазонами, завдяки чому крок відліку змінюється залежно від рівня вимірюваного опору. Для нижніх діапазонів передбачено квантування 0,01 МОм, для наступних — 0,1 МОм і 1 МОм, а під час вимірювання в гігаомному діапазоні — 0,01 ГОм.

Номінальний струм під час вимірювання опору ізоляції становить (1,2 ± 0,1) мА. Струм короткого замикання в цьому режимі не перевищує 1,5 мА. Зазначені параметри важливі для розуміння режиму роботи приладу та мають враховуватися під час організації вимірювань на конкретному електричному об’єкті.

Випробувальна напруга вибирається з трьох значень — 500, 1000 або 2500 В. Від обраного режиму залежить доступний піддіапазон вимірювання опору ізоляції. Це дає змогу адаптувати роботу мегаомметра до різних задач контролю, не змінюючи сам прилад.

Контроль опору захисного провідника

Окремий режим PU-186 призначений для вимірювання опору захисного провідника. Діапазон вимірювання становить 0–10 Ом, а номінальна ступінь квантування — 0,01 Ом. Ця функція доповнює перевірку ізоляції та дозволяє контролювати ще один важливий параметр електричного кола за допомогою одного цифрового приладу.

Для цього режиму передбачено блокування, якщо на об’єкті присутня напруга понад 3 В. Отже, перед початком вимірювання прилад контролює умови, за яких робота в обраному режимі не повинна виконуватися. Водночас під час перевірки опору ізоляції поріг блокування становить понад 30 В.

Вимірювання постійної та змінної напруги

PU-186 може використовуватися не лише як вимірювач опору ізоляції. Прилад вимірює постійну та змінну синусоїдальну напругу в діапазоні 30–1000 В з номінальною ступінню квантування 1 В. Така функція корисна під час підготовки до основного вимірювання, оскільки дозволяє контролювати наявність напруги на досліджуваному об’єкті.

Заявлена точність вимірювання становить ±(2% + 5 ЕМР). Режими вимірювання обираються вручну, тому оператор сам задає потрібний тип контролю відповідно до поточної задачі.

Технічні характеристики мегаомметра PU-186

Блокування вимірювальних режимів

Під час вимірювання високих опорів ізоляції принципово важливо враховувати наявність зовнішньої напруги на об’єкті. У PU-186 реалізовано блокування режиму вимірювання опору ізоляції, якщо на досліджуваному колі присутня напруга понад 30 В. Це запобігає запуску відповідного режиму за умов, які не відповідають передбаченому порядку вимірювання.

Для контролю опору захисного провідника застосовано окремий поріг: режим блокується, якщо напруга на об’єкті перевищує 3 В. Завдяки цьому два основні режими контролю мають власні умови блокування, що відповідають їхньому призначенню.

Живлення, габарити та керування

Живлення цифрового мегаомметра PU-186 здійснюється від джерела напругою 7,2–12 В. Габаритні розміри приладу становлять 19,5 × 5,5 × 26 см. Вибір вимірювань виконується вручну, тому користувач може безпосередньо задавати потрібний режим перед початком роботи.

Формат приладу орієнтований на послідовне виконання типових електровимірювальних операцій: перевірку напруги, вимірювання опору ізоляції та контроль опору захисного провідника. Це робить PU-186 функціональним рішенням для задач, де необхідно працювати з випробувальною напругою до 2500 В і вимірювати опір ізоляції в широкому діапазоні.

Де застосовується PU-186

Прилад застосовується у промисловості, енергетиці та електроенергетиці. Його основне призначення пов’язане з контролем електричних кіл, які під час вимірювання опору ізоляції та захисного провідника не перебувають під напругою.

Модель може бути доречною там, де потрібен саме цифровий мегаомметр з випробувальною напругою 500, 1000 або 2500 В, верхньою межею вимірювання опору ізоляції 19,99 ГОм і додатковою можливістю вимірювання напруги до 1000 В. Наявність кількох режимів дозволяє виконувати різні етапи контролю одним приладом, зберігаючи зрозумілу логіку роботи.

Комплектація

• цифровий мегаомметр PU-186 — 1 шт.;
• ізольований затискач типу «крокодил» — 1 шт.;
• паспорт — 1 шт.;
• футляр — 1 шт.

Комплектація містить сам вимірювальний прилад, ізольований затискач для підключення, паспорт і футляр для зберігання та перенесення. Додаткові аксесуари або складові, не зазначені в наведеному переліку, до опису не включаються.

Переваги функціонального набору PU-186

PU-186 поєднує в одному корпусі три практично пов’язані напрями вимірювань: опір ізоляції, опір захисного провідника та постійну/змінну напругу. Для контролю ізоляції доступні три випробувальні напруги, а верхня межа вимірювання сягає 19,99 ГОм. Така конфігурація дозволяє працювати як із мегаомним, так і з гігаомним діапазоном опору.

Додатковою особливістю є роздільні пороги блокування для різних режимів. Якщо на об’єкті виявлено напругу понад 30 В, прилад не переходить у режим вимірювання опору ізоляції. Для вимірювання опору захисного провідника блокування спрацьовує вже за напруги понад 3 В. Це потрібно враховувати під час підготовки електричного кола до контролю.

Якщо потрібен мегаомметр до 2500 В для вимірювання опору ізоляції до 19,99 ГОм, контролю захисного провідника до 10 Ом і вимірювання напруги до 1000 В, PU-186 Metra Blansko об’єднує ці функції в одному цифровому приладі. Точні діапазони, крок квантування, випробувальні напруги та умови блокування наведені в технічній таблиці вище, що спрощує порівняння моделі з вимогами конкретного вимірювального завдання.
