Високовольтний тестер ізоляції SEW 4310 IN

Високовольтний тестер ізоляції SEW 4310 IN

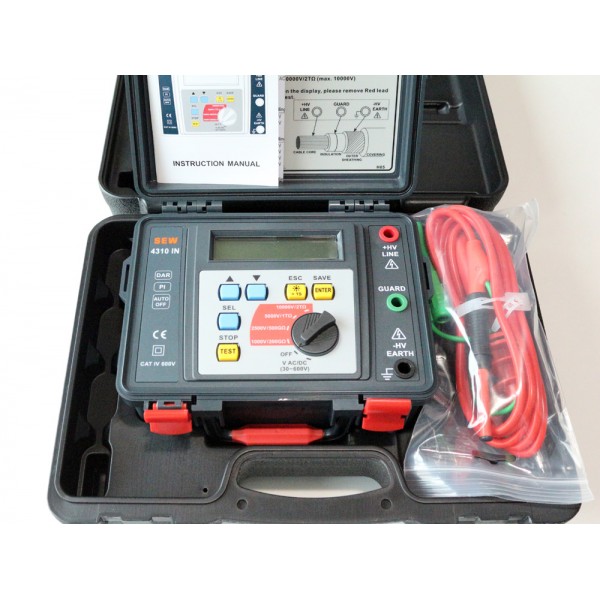

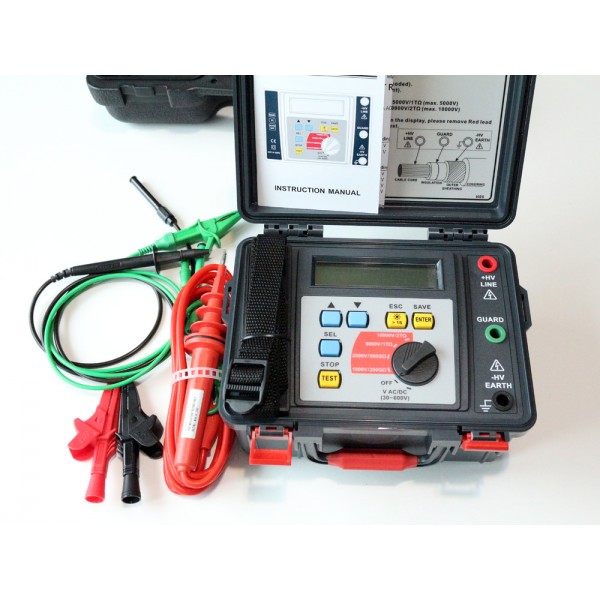

SEW 4310 IN — цифровий високовольтний тестер ізоляції для вимірювання опору ізоляції з тестовою напругою до 10 000 В. Прилад підтримує чотири рівні випробувальної напруги: 1000, 2500, 5000 і 10 000 В, а максимальний діапазон вимірювання опору сягає 2 ТОм. Модель оснащена мікропроцесорним керуванням, РК-дисплеєм на 2 рядки по 16 символів, автоматичним вибором діапазону та внутрішньою пам’яттю.

Тестер SEW 4310 IN поєднує функції високовольтного мегаомметра та вольтметра змінної і постійної напруги. Прилад підтримує індикацію індексу поляризації PI та коефіцієнта діелектричного поглинання DAR, регульовану тривалість тестування від 1 до 30 хвилин і збереження до 200 результатів вимірювань.

Основні можливості SEW 4310 IN

• вимірювання опору ізоляції до 2 ТОм;
• тестові напруги 1000, 2500, 5000 і 10 000 В;
• мікропроцесорне керування;
• РК-дисплей 2 рядки × 16 символів;
• автоматичний вибір діапазону;
• індикація PI та DAR;
• вольтметр AC/DC 30–600 В;
• вимірювання струму 0,5 нА – 0,55 мА;
• струм короткого замикання до 5 мА;
• тривалість тестування 1–30 хв;
• автоматичне утримання показань;
• захист від перевантаження;
• пам’ять на 200 результатів;
• відображення тривалості тестування;
• автоматичне вимкнення.

Вимірювання опору ізоляції до 2 ТОм

Для кожного рівня тестової напруги передбачено відповідний максимальний діапазон вимірювання. За 1000 В SEW 4310 IN вимірює опір ізоляції до 200 ГОм, за 2500 В — до 500 ГОм, за 5000 В — до 1 ТОм, а за 10 000 В — до 2 ТОм. Точність вимірювання опору ізоляції становить ±(5,0% + 5 розрядів).

Роздільна здатність

Роздільна здатність залежить від діапазону опору: 1 МОм для 1000 МОм, 0,01 ГОм для 10 ГОм, 0,1 ГОм для 100 ГОм, 1 ГОм для 1 ТОм і 10 ГОм для 2 ТОм. Автоматичний вибір діапазону дає змогу виконувати вимірювання без ручного перемикання між межами.

Функції PI та DAR

SEW 4310 IN підтримує індикацію PI (Polarization Index) та DAR (Dielectric Absorption Ratio). PI — індекс поляризації, DAR — коефіцієнт діелектричного поглинання. Ці параметри використовуються разом із вимірюванням опору ізоляції та дозволяють контролювати зміну показань у часі. Тривалість тестування можна встановлювати в межах від 1 до 30 хвилин.

Вбудований вольтметр AC/DC

Прилад вимірює змінну та постійну напругу в діапазоні 30–600 В. Для AC зазначена частота 50/60 Гц. Точність вольтметра становить ±(2,0% + 3 розряди), роздільна здатність — 1 В. Додатково SEW 4310 IN вимірює струм у діапазоні від 0,5 нА до 0,55 мА.

Пам’ять і керування вимірюваннями

Внутрішня пам’ять дозволяє зберігати до 200 результатів і повторно викликати їх на дисплей. Під час вимірювання прилад показує тривалість тестування. Функція автоматичного утримання фіксує показання на екрані, а автоматичне вимкнення допомагає контролювати споживання живлення.

Технічні характеристики SEW 4310 IN

SEW 4310 IN призначений для високовольтного вимірювання опору ізоляції з тестовою напругою до 10 кВ. Поєднання діапазону до 2 ТОм, функцій PI та DAR, вбудованого вольтметра, пам’яті та автоматичного вибору діапазону дозволяє виконувати послідовні вимірювання та зберігати отримані результати.
