Цифровий осцилограф OWON SDS1022

Цифровий осцилограф OWON SDS1022 — 2 канали, 20 МГц, 100 MS/s

OWON SDS1022 — двоканальний цифровий запам’ятовувальний осцилограф для спостереження, вимірювання та аналізу електричних сигналів. Модель має смугу пропускання 20 МГц і частоту дискретизації до 100 MS/s, тому підходить для навчальних лабораторій, ремонту електроніки, радіоаматорських робіт, налагодження обладнання та інших завдань, де потрібно контролювати форму, амплітуду й часові параметри сигналу.

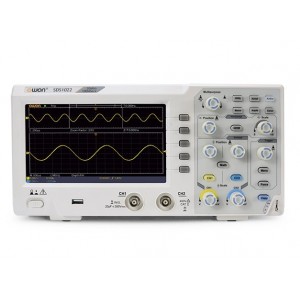

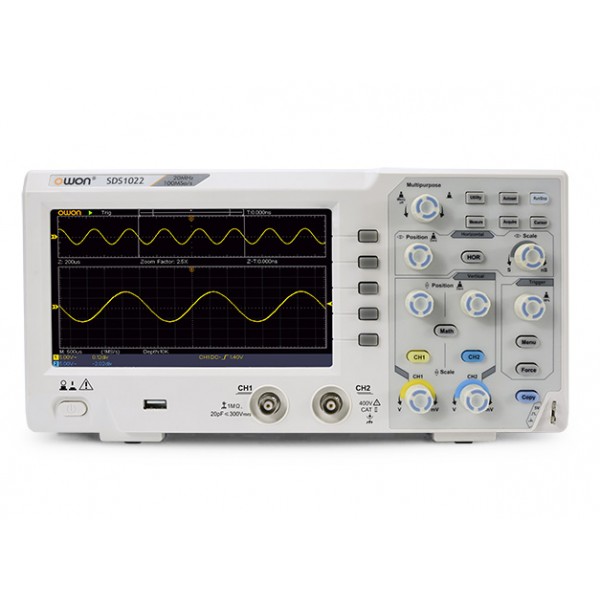

Осцилограф виконаний у компактному настільному корпусі та оснащений кольоровим 7-дюймовим TFT-дисплеєм із роздільною здатністю 800 × 480 пікселів. На великому екрані зручно одночасно переглядати сигнали двох каналів, результати вимірювань і параметри розгортки. Маса приладу становить близько 1,1 кг, а габарити — 301 × 152 × 70 мм, тому SDS1022 не займає багато місця на робочому столі та зручний для лабораторного чи сервісного використання.

Основні можливості OWON SDS1022

Осцилограф має два незалежні вимірювальні канали, що дає змогу порівнювати два сигнали, контролювати їхню часову залежність і виконувати базові вимірювання в електронних схемах. Вертикальна чутливість становить від 5 мВ/поділ. до 5 В/поділ., а 8-бітне аналого-цифрове перетворення використовується для одночасної роботи двох каналів.

Горизонтальна розгортка SDS1022 охоплює діапазон від 5 нс/поділ. до 1000 с/поділ. Такий діапазон дозволяє працювати як із відносно швидкими імпульсними процесами, так і з повільними змінами сигналу. Максимальна довжина запису становить 10K точок, що дає змогу зберігати фрагмент форми сигналу для подальшого перегляду та аналізу на екрані приладу.

Для спрощення повсякденної роботи передбачені автоматичні та курсорні вимірювання. Виробник заявляє 30 варіантів автоматичних вимірювань, завдяки яким оператор може швидко отримувати числові параметри сигналу без ручного розрахунку за сіткою екрана. Курсорні вимірювання доповнюють автоматичний режим і зручні, коли потрібно оцінити часовий або амплітудний інтервал між вибраними точками осцилограми.

Тригери, математична обробка та аналіз сигналів

OWON SDS1022 підтримує запуск за фронтом і відеосигналом. Доступні режими запуску Auto, Normal і Single, тому користувач може вибрати спосіб синхронізації залежно від характеру сигналу та конкретного вимірювального завдання. Режим Single корисний для фіксації одиничних подій, тоді як Auto і Normal застосовуються під час спостереження періодичних або повторюваних сигналів.

Математичні функції включають додавання, віднімання, множення та ділення сигналів, інверсію, а також FFT. Швидке перетворення Фур’є дає можливість переглядати частотне представлення сигналу та використовувати осцилограф не лише для аналізу форми хвилі в часовій області, а й для базової оцінки її спектрального складу. У приладі також передбачений вбудований частотомір.

Таке поєднання вимірювальних і математичних функцій робить SDS1022 практичним інструментом для діагностики електронних вузлів, перевірки генераторів та імпульсних сигналів, дослідження роботи цифрових і аналогових схем, а також для лабораторних робіт під час навчання.

Екран і зручність роботи

Кольоровий 7-дюймовий LCD-дисплей забезпечує достатньо простору для відображення осцилограм, шкал і результатів вимірювань. Роздільна здатність екрана 800 × 480 пікселів дозволяє зручно контролювати форму сигналу та параметри каналів. Інтерфейс приладу розрахований на швидкий доступ до основних налаштувань, що особливо важливо під час навчальних занять, сервісних робіт або регулярних лабораторних вимірювань.

Компактний тонкий корпус дає змогу організувати робоче місце без зайвого навантаження на стіл. При цьому SDS1022 залишається повноцінним настільним осцилографом із власним дисплеєм і органами керування, тому для базової роботи не потрібен постійно підключений комп’ютер.

Підключення до комп’ютера та програмне керування

Осцилограф обладнаний USB-інтерфейсами та підтримує підключення до ПК. Для інтеграції у вимірювальні системи заявлена підтримка SCPI і LabVIEW. Це дозволяє використовувати SDS1022 не лише як автономний прилад, а й у складі лабораторного робочого місця, де необхідне керування з комп’ютера, передавання даних або автоматизація окремих операцій.

Наявність USB-з’єднання також зручна під час роботи з програмним забезпеченням виробника. У комплекті постачання передбачений USB-кабель для зв’язку з ПК та диск із програмним забезпеченням.

Для яких завдань підходить SDS1022

Модель орієнтована на широкий спектр базових вимірювальних завдань. Осцилограф можна використовувати в навчальних закладах і лабораторіях для демонстрації електричних процесів, виконання практичних та лабораторних робіт, дослідження аналогових і цифрових сигналів. Прилад також підходить для радіоаматорів, сервісних майстерень, спеціалістів із ремонту електроніки та налагодження обладнання.

Завдяки двом каналам SDS1022 зручний для одночасного контролю сигналів у двох точках схеми, порівняння вхідного та вихідного сигналу, перевірки часових співвідношень і спостереження за змінами форми хвилі. Смуга пропускання 20 МГц визначає клас приладу та робить його придатним передусім для низько- і середньочастотних електронних сигналів у межах заявлених характеристик.

Прилад може застосовуватися під час ремонту електронної апаратури, налаштування окремих вузлів, перевірки навчальних стендів, дослідницьких робіт і технічної діагностики. Для користувачів, яким потрібен компактний двоканальний цифровий осцилограф із кольоровим дисплеєм, автоматичними вимірюваннями, FFT та підключенням до ПК, OWON SDS1022 поєднує основні функції в одному настільному корпусі.

Технічні характеристики OWON SDS1022

Комплектація

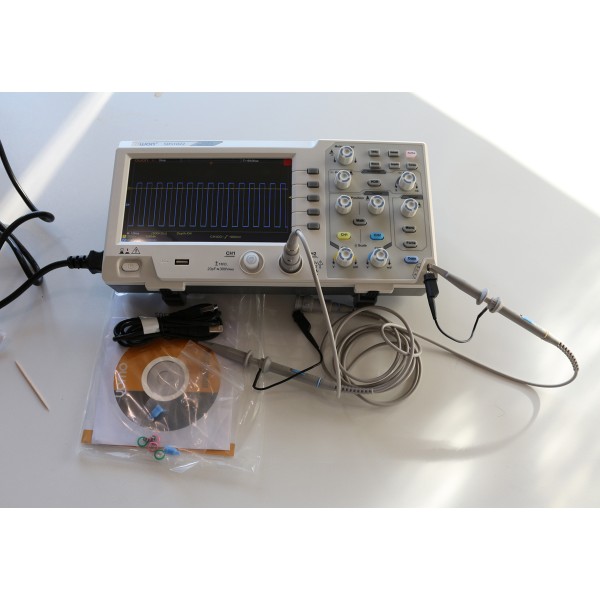

• цифровий осцилограф OWON SDS1022 — 1 шт.;
• осцилографічний щуп — 2 шт.;
• USB-кабель для підключення до ПК;
• мережевий кабель;
• диск із програмним забезпеченням;
• керівництво з експлуатації;
• викрутка для налаштування ємності щупів — 1 шт.

OWON SDS1022 — компактний двоканальний цифровий осцилограф для навчання, лабораторних вимірювань, ремонту та налагодження електроніки. Поєднання смуги пропускання 20 МГц, дискретизації до 100 MS/s, 7-дюймового дисплея, автоматичних і курсорних вимірювань, FFT та USB-підключення робить модель зручною для базових і повсякденних вимірювальних завдань.
