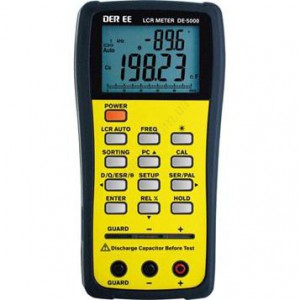

Вимірювач RLC DE-5000 зі щупами TL-21, TL-23 та SMD-пінцетом

Цифровий вимірювач RLC DE-5000 призначений для вимірювання параметрів резисторів, конденсаторів, котушок індуктивності та інших електронних компонентів. Прилад визначає індуктивність, ємність і опір, а також дає змогу контролювати додаткові параметри компонентів — добротність Q, тангенс кута втрат D, ESR і фазовий кут θ. Завдяки набору тестових частот від 100 Гц до 100 кГц DE-5000 підходить для перевірки, підбору та сортування електронних компонентів у майстернях, сервісних центрах і лабораторіях.

Однією з важливих особливостей моделі є підтримка п'яти частот тестового сигналу: 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц. Можливість виконувати вимірювання на різних частотах розширює сферу застосування RLC-метра та дає змогу перевіряти параметри компонентів у різних режимах. Найкраща заявлена похибка вимірювання становить 0,2%.

Можливості RLC-метра DE-5000

DE-5000 підтримує автоматичне вимірювання R, L і C та роботу з паралельною і послідовною схемами заміщення. Для індуктивності доступні параметри Ls і Lp, для ємності — Cs і Cp, для опору — Rs, Rp та DCR. Окрім основних величин, прилад вимірює добротність Q, тангенс кута втрат D, еквівалентний послідовний опір ESR і фазовий кут θ.

Подвійний дисплей дає змогу одночасно відображати основний і додатковий параметри. Роздільна здатність індикації становить 20 000 / 2 000 відліків. Для роботи за недостатнього зовнішнього освітлення передбачене підсвічування екрана, а індикатор розрядження батареї допомагає контролювати стан джерела живлення.

Сортування та перевірка електронних компонентів

Вимірювач параметрів RLC DE-5000 можна використовувати не лише для визначення номіналу компонента, а й для його сортування відповідно до заданого допуску. Прилад підтримує межі сортування ±0,25%, ±0,5%, ±1%, ±2%, ±5%, ±10%, ±20% та -20% / +80%. Така функція корисна під час добору компонентів із близькими параметрами, контролю партій деталей і відбраковування елементів, характеристики яких виходять за встановлені межі.

DE-5000 може використовуватися радіоаматорами, фахівцями з ремонту електронної техніки, працівниками сервісних центрів і лабораторій. Широкий набір вимірюваних параметрів дає змогу застосовувати один прилад для перевірки резисторів, конденсаторів і котушок індуктивності без необхідності використовувати окремі вимірювачі для кожного типу компонентів.

Тестові частоти DE-5000

RLC-вимірювач формує тестовий сигнал на п'яти частотах:

• 100 Гц;
• 120 Гц;
• 1 кГц;
• 10 кГц;
• 100 кГц.

Наявність частоти 100 кГц є важливою особливістю портативного DE-5000. Користувач може вибирати частоту тестування залежно від типу компонента та потрібного режиму вимірювання.

Вимірювані параметри

• індуктивність: Ls / Lp;
• ємність: Cs / Cp;
• опір: Rs / Rp / DCR;
• тангенс кута втрат: D;
• добротність: Q;
• еквівалентний послідовний опір: ESR;
• фазовий кут: θ.

Підтримка послідовної та паралельної схем вимірювання дає змогу працювати з відповідними еквівалентними параметрами компонентів. Це особливо зручно під час детальнішого аналізу конденсаторів, резисторів і котушок індуктивності.

Технічні характеристики RLC DE-5000

Основні особливості DE-5000

• автоматичне вимірювання R, L і C;
• п'ять тестових частот до 100 кГц;
• вимірювання Ls / Lp, Cs / Cp, Rs / Rp і DCR;
• визначення Q, D, ESR і θ;
• паралельна та послідовна схеми вимірювання;
• подвійний дисплей 20 000 / 2 000 відліків;
• підсвічування дисплея;
• сортування компонентів за заданим допуском;
• індикація розрядження батареї;
• можливість підключення оптичного ІЧ-USB інтерфейсу як опції.

Робота з SMD-компонентами

У комплект DE-5000 входить SMD-пінцет, який спрощує підключення малогабаритних компонентів для вимірювання їхніх параметрів. Це зручно під час діагностики електронних плат, ремонту обладнання та перевірки окремих SMD-елементів. Також у комплекті передбачені адаптер TL-21 із затискачами та пробник TL-23, тому прилад можна використовувати з компонентами різних типів і конструкцій.

Оптичний ІЧ-USB інтерфейс

Для DE-5000 передбачена можливість використання оптичного інфрачервоного USB-інтерфейсу. Він є додатковою опцією та не входить до стандартного комплекту постачання. Як опція доступний комплект DE-5000 DTK, до якого входять ІЧ-USB адаптер, комунікаційний кабель і програмне забезпечення.

Комплектація DE-5000

• вимірювач DE-5000 — 1 шт.;
• батарея 9 В — 1 шт.;
• адаптер TL-21 із затискачами — 1 шт.;
• пробник TL-23 — 1 шт.;
• SMD-пінцет — 1 шт.;
• керівництво з експлуатації російською мовою — 1 шт.

Для кого призначений вимірювач DE-5000

Цифровий RLC-метр DE-5000 орієнтований на завдання, де потрібно не лише визначити номінал елемента, а й оцінити додаткові електричні параметри. Прилад може бути корисним під час ремонту електроніки, діагностики плат, перевірки компонентів перед монтажем, сортування деталей за допуском, підбору пар або груп елементів із близькими характеристиками.

Модель підходить для радіоаматорів, ремонтних майстерень, сервісних центрів і лабораторного застосування. Підтримка частот до 100 кГц, вимірювання основних та додаткових параметрів і можливість роботи з різними схемами заміщення роблять DE-5000 функціональним інструментом для перевірки RLC-компонентів.

Порівняння з іншими вимірювачами

За інформацією для цієї моделі, вимірювач RLC DE-5000 фірми DER EE розглядається як заміна або аналог приладів АМ-3002, АМ-3003, АМ-3004, АМ-3005, АМ-3021, АМ-3023 Актаком, BR-2821, BR-2822 MCP, Е7-13, Е7-15, Е7-22 та інших вимірювачів цього класу.

RLC DE-5000 для вимірювання параметрів електронних компонентів

DE-5000 поєднує вимірювання опору, ємності та індуктивності з контролем Q, D, ESR і фазового кута. Прилад підтримує п'ять тестових частот, паралельний та послідовний режими, сортування компонентів і роботу з SMD-елементами за допомогою комплектного пінцета. Завдяки цьому один портативний вимірювач можна використовувати для широкого спектра перевірок компонентів у процесі ремонту, обслуговування та лабораторних робіт.
