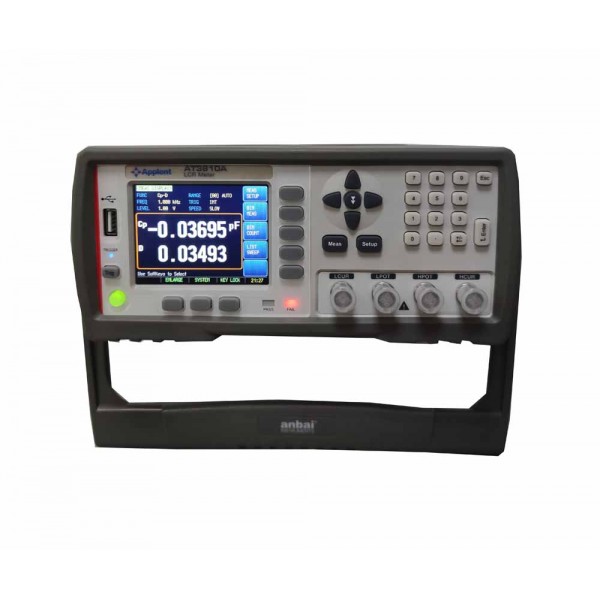

AT3810A – лабораторний високоточний LCR-вимірювач

У світі точних електронних вимірювань надійність, стабільність і широкий функціонал — це не розкіш, а обов’язкова умова. Саме цим критеріям повністю відповідає модель AT3810A, яку ми пропонуємо до придбання. У цьому описі я, як фахівець із електронного тестового обладнання, детально викладаю всі переваги, можливості, технічні характеристики й практичне застосування цього вимірювача — з акцентом на ключові слова, важливі для SEO на українському ринку («LCR-вимірювач», «LCR метр», «високоточний вимірювач RLC», «AT3810A купити Україна» тощо).

Вступ: Чому варто обрати AT3810A

Вимірювач параметрів L (індуктивність), C (ємність), R (опір) — це один із базових інструментів у лабораторіях, сервісних центрах, виробничих лініях контролю якості. Пристрій AT3810A виділяється серед аналогів завдяки винятковій точності (0,05 % ±5 dgt), дуже широким діапазонам вимірювань, можливості одночасного контролю кількох параметрів і професійним інтерфейсам (SCPI, Modbus, USB, RS232) для автоматизації та інтеграції.

Оскільки правильне і оперативне визначення електронних компонентів — індуктивності, конденсаторів, резисторів — є ключовим для забезпечення якості кінцевого виробу, цей прилад стає незамінним. Повноцінний «LCR-метр лабораторного рівня», який відповідає вашим вимогам — чи то сервісний центр, чи виробництво, чи НДОК-лабораторія.

Основні можливості та функціонал

• Базова точність: 0,05 % ±5 digit — це рівень, який дозволяє отримувати надточні дані.

• Тестова частота сигналу: від 10 Гц до 20 кГц (безперервно) з роздільною здатністю 0,001 Гц — дає можливість аналізувати поведінку компонентів у широкому спектрі частот.

• Діапазони вимірювань:

  • L (індуктивність): 0,00001 µH … 999 999 H

  • C (ємність): 0,001 pF … 999 999 µF

  • R, Z (опір/імпеданс): 0,00001 Ω … 99,9999 MΩ

  • Q-фактор: 0,00001 … 99 999,9

  • Δ%: –999 999 % … 999 999 %

  • θ (кут фази): –179,999° … 179,999° (рад: –3,14159 … 3,14159)

• Функція DCR: для вимірювання постійного опору (від 0,00001 Ω до 99,9999 MΩ) — корисно при оцінці обмоток, котушок, трансформаторів.

• Режим сигналу: рівень тестового сигналу від 0,01 В до 2,00 В (крок 10 мВ) з функцією ALC.

• Смещение постійного струму: ±2,5 В — важливо для коректного вимірювання компонентів зі зміщеним сигналом.

• Сканування та файлові функції: 10 груп тестових частот або рівнів, можливість зберігання 999 файлів на LCD-дисплеї, інтегрований USB-накопичувач для збереження до 10 000 записів.

• Інтерфейси та автоматизація: RS232C, Handler (взаємодія з PLC), USB, підтримує протоколи SCPI, Modbus — ідеально для інтеграції у виробничий процес.

• Компаратор і сортування: вбудований 14-канальний компаратор (10 каналів GD, 1 NG, 1 AUX, 2 bin NG Count), швидкість перевірки до 40 t/s.

• ЖК-дисплей: кольоровий TFT LCD з великим шрифтом, адаптований для лабораторного контролю.

Технічні характеристики

Нижче представлена таблиця з ключовими параметрами пристрою AT3810A, які важливо враховувати при виборі обладнання:

Ці технічні дані дозволяють використання AT3810A в умовах, коли потрібна висока точність, широкий діапазон вимірювань і інтеграція в автоматизовані процеси.

Практичне застосування в лабораторії та виробництві

Прилад AT3810A особливо корисний у таких сценаріях:

• Контроль якості електронних компонентів (індуктивностей, конденсаторів, резисторів) на виробничих лініях чи у сервісному середовищі.

• Сортування компонентів за параметрами: завдяки функції компаратора та збереженню налаштувань легко реалізувати автоматичну сортування (OK/NG).

• Розробка нових схем та елементів: широкі діапазони та можливість сканування різних частот дозволяють точно оцінювати поведінку компонентів.

• Лабораторні дослідження імпедансу та добротності (Q-фактор), фазових зсунків — критично для індуктивних елементів та трансформаторів.

• Інтеграція в системи збору даних: інтерфейси RS232, USB та підтримка SCPI / Modbus дозволяють підключати прилад до ПК або контролера.

• Навчальні середовища та університетські лабораторії: зрозумілий великий дисплей, багатий функціонал, використання в дослідженнях.

•

Переваги купівлі саме в нашому електронному-магазині

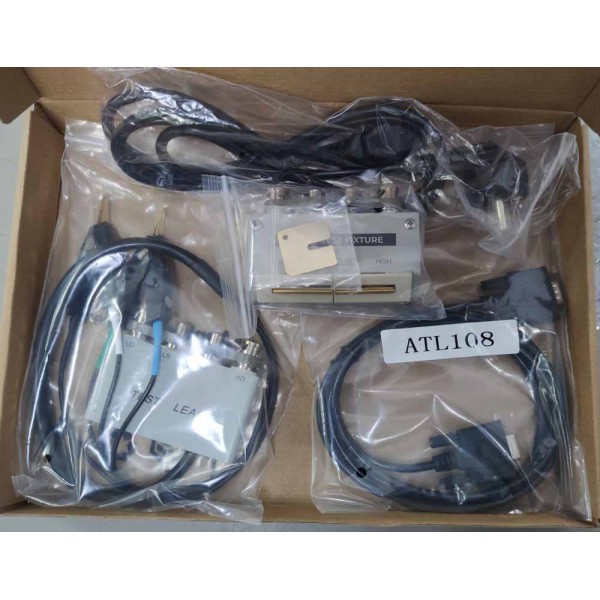

• Ми пропонуємо оригінальний вимірювач AT3810A з гарантією та повним комплектом аксесуарів.

• Оперативна доставка по Україні, консультація з налаштування та використання — ми маємо досвід у постачанні лабораторного обладнання.

• Підтримка у післяпродажному обслуговуванні — керування параметрами, оновлення, допомога з інтеграцією у виробничі процеси.

• Оптимізована SEO-стаття: ключові слова «LCR метр Україна», «вимірювач RLC», «AT3810A купити», «лабораторний LCR-вимірювач» допоможуть вам легко знайти нас через пошукові системи.

• Демонстрація у відео чи лабораторії за запитом — ми готові надати приклади використання.

•

Рекомендації щодо ефективного використання

• Перед початком роботи обов’язково проведіть калібрування: використайте режим Open/Short (обрив/коротке замикання) і 3-point frequency correction. Це дозволить досягти максимальної точності. (Згідно з документацією AT3810A)

• Використовуйте функцію ALC (автоматичне регулювання рівня сигналу) при вимірюваннях компонентів із дуже низькими або дуже високими значеннями, щоб уникнути перевантаження чи недостатнього збудження.

• При сортуванні компонентів на виробничій лінії налаштуйте компаратор OK/NG за діапазонами параметрів (наприклад, добротність або індуктивність). AT3810A дозволяє програмувати до 14 каналів сортування.

• Для найкращої інтеграції з ПК чи ПЛК — підключіть через RS232C чи USB, використовуйте SCPI-команди або Modbus-протокол для автоматичного збору даних.

• Зберігайте результати тестів у форматі CSV через USB-накопичувач — це зручно для подальшого аналізу або архівування.

• Періодично перевіряйте джерело опору (30 Ω, 50 Ω та 100 Ω), яке використовується AT3810A, щоб забезпечити коректне вимірювання DCR.

Висновок

Якщо ви шукаєте надійний RLC /LCR-вимірювач лабораторного класу для точних електронних компонентів, то AT3810A — це відмінне рішення. Він поєднує:

• Високу точність (0,05 % ±5 digit)

• Широкий діапазон частот (10 Гц … 20 кГц)

• Багатофункціональність (L, C, R, Z, Q, Δ%, кут фази)

• Потужні можливості автоматизації (інтерфейси, протоколи, файли)

• Підтримку вимірювань DCR для котушок, трансформаторів

• Інтеграцію в виробничі та лабораторні процеси

Цей прилад ідеально підходить для виробничих лабораторій, сервісних центрів, НДДКР, а також освітніх установ, які потребують високоякісного тестового обладнання.
