Вимірювальний SMD-пінцет ATL508B

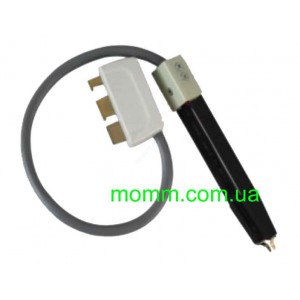

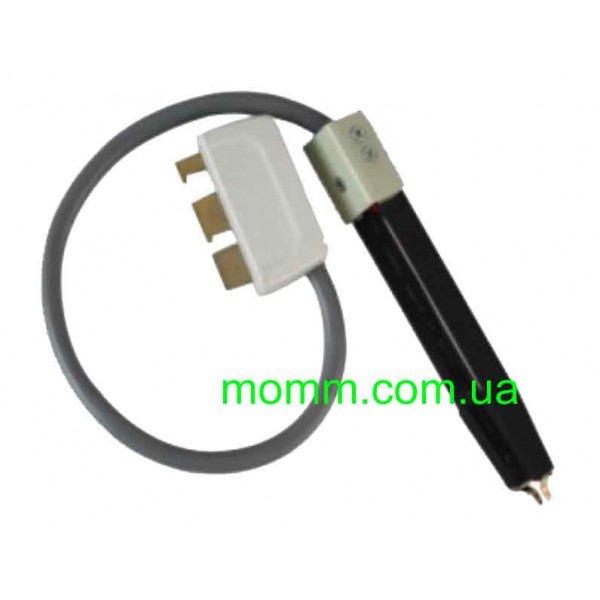

ATL508B — вимірювальний SMD-пінцет (Tweezer Test Fixture), призначений для роботи з малогабаритними електронними компонентами та вимірювання їхніх основних електричних параметрів. За допомогою цього пристосування можна підключати до RLC-вимірювача компоненти, для яких звичайні вимірювальні проводи або затискачі менш зручні. Пінцет дає змогу працювати з індуктивностями, конденсаторами та резисторами, тобто виконувати вимірювання L, C і R у поєднанні із сумісним вимірювальним приладом.

ATL508B особливо доречний під час перевірки SMD-компонентів на друкованих платах. Пінцетний формат полегшує контакт із невеликими елементами та дає змогу виконувати вимірювання без необхідності щоразу використовувати два окремі щупи. Для частини перевірок можливе вимірювання компонентів без демонтажу з плати, що робить аксесуар практичним доповненням до RLC-метра під час діагностики, ремонту та обслуговування електронних пристроїв.

Для чого потрібен ATL508B

Основне призначення ATL508B — забезпечити зручне підключення SMD-компонента до вимірювача RLC. Поверхневий монтаж широко використовується в електроніці, а малі розміри деталей часто ускладнюють роботу стандартними тестовими проводами. Пінцетний формат дозволяє підвести два вимірювальні контакти до відповідних контактних частин компонента та передати сигнал до підключеного приладу.

Сам ATL508B не є окремим мультиметром або автономним RLC-вимірювачем. Це вимірювальне пристосування, яке використовується спільно із сумісним приладом. Такий формат дає можливість розширити практичні можливості вже наявного RLC-метра та адаптувати його до роботи з SMD-елементами без придбання окремого мультиметра-пінцета лише для цієї задачі.

Вимірювання L, C і R

З ATL508B можна виконувати вимірювання параметрів трьох основних типів пасивних компонентів: індуктивності L, ємності C та опору R. Конкретний результат, діапазон, частота тестового сигналу та інші параметри вимірювання визначаються підключеним RLC-метром. Пінцет виконує роль контактного пристосування між компонентом і приладом, тому його доцільно розглядати саме як аксесуар до вимірювальної системи.

Під час роботи з резисторами ATL508B допомагає підключити невеликий SMD-резистор до RLC-вимірювача для визначення опору. Для конденсаторів він використовується як контактне пристосування під час вимірювання ємності, а для індуктивних компонентів — під час визначення індуктивності. Один аксесуар можна застосовувати для різних пасивних SMD-елементів відповідно до можливостей підключеного приладу.

Вимірювання без демонтажу

Однією з важливих особливостей ATL508B є можливість виконувати окремі вимірювання компонентів без їх демонтажу. Це корисно, коли потрібно оперативно перевірити встановлений на платі елемент і немає потреби одразу випаювати його лише для первинної оцінки параметрів. Такий підхід може спростити перевірку SMD-компонентів і зробити діагностику плати зручнішою.

Водночас компонент, який вимірюється без демонтажу, залишається частиною електричного кола, тому інші елементи схеми можуть впливати на покази приладу. Результат потрібно оцінювати з урахуванням конкретної схеми. Якщо необхідно визначити параметр самого компонента без впливу паралельних або послідовних ланцюгів, може знадобитися його відокремлення від інших ділянок кола. ATL508B забезпечує зручний контакт, але не змінює базових принципів вимірювання компонентів у схемі.

Сумісність з AT824, AT825 та AT826

Вимірювальний пінцет ATL508B застосовується спільно з RLC-вимірювачами AT824, AT825 та AT826. Саме ця сумісність є однією з ключових характеристик аксесуара. Якщо в роботі вже використовується один із зазначених приладів, ATL508B дозволяє доповнити його пінцетним пристосуванням для контакту з SMD-компонентами.

Перед використанням важливо правильно налаштувати вимірювач для потрібного параметра. ATL508B не визначає функціональні можливості самого RLC-метра: він забезпечує контакт із досліджуваним компонентом, тоді як режим вимірювання, доступні функції, діапазони та обробка результату залежать від підключеного AT824, AT825 або AT826.

Зручний формат для SMD-компонентів

SMD-деталі відрізняються компактними розмірами, тому точне позиціонування звичайних щупів на їхніх контактах може бути незручним. Пінцетна конструкція ATL508B орієнтована саме на таку роботу. Два контактні кінці підводяться до відповідних контактів компонента, що спрощує підключення невеликих резисторів, конденсаторів та індуктивних елементів до RLC-метра.

Як використовувати ATL508B

Для роботи ATL508B підключають до сумісного RLC-вимірювача, після чого на приладі обирають потрібний режим відповідно до типу компонента та задачі вимірювання. Контактні кінці пінцета підводять до відповідних контактів SMD-елемента. Після встановлення надійного контакту значення зчитують із дисплея вимірювача. Якщо перевіряються різні типи компонентів, режим приладу потрібно обирати відповідно до параметра, який необхідно визначити.

Після заміни вимірювального пристосування або кабелю для приладів серії AT824/AT825/AT826 виробник передбачає виконання корекції розімкненого та короткозамкненого кола. Така процедура допомагає врахувати вплив підключеного тестового оснащення на вимірювання. Конкретну послідовність корекції слід виконувати відповідно до інструкції вашого RLC-метра.

Важливі правила під час вимірювання

Під час використання ATL508B із сумісними RLC-вимірювачами не слід підключати вимірювальні клеми до кола, що перебуває під напругою. Перед перевіркою конденсатора його необхідно розрядити. Якщо компонент перевіряється безпосередньо на друкованій платі, перед контактом пінцета потрібно переконатися, що досліджувана схема знеструмлена.

ATL508B створений як вимірювальне пристосування до RLC-метра. Для отримання коректних результатів важливо дотримуватися рекомендацій інструкції підключеного приладу, правильно вибирати режим вимірювання та забезпечувати стабільний контакт із компонентом.

Основні особливості ATL508B

• вимірювальний SMD-пінцет типу Tweezer Test Fixture;
• призначений для роботи з SMD-компонентами у поєднанні з RLC-вимірювачем;
• використовується для вимірювання L — індуктивності, C — ємності та R — опору;
• дозволяє виконувати окремі вимірювання компонентів без демонтажу;
• сумісний з RLC-вимірювачами AT824, AT825 та AT826;
• полегшує контакт із малогабаритними компонентами поверхневого монтажу;
• є вимірювальним аксесуаром, а не автономним приладом.

ATL508B для перевірки SMD-компонентів

Вимірювальний пінцет ATL508B — спеціалізований аксесуар для випадків, коли параметри SMD-компонентів потрібно визначати за допомогою RLC-метра. Він поєднує пінцетний формат із можливостями сумісних приладів AT824, AT825 та AT826, допомагаючи вимірювати індуктивність, ємність і опір. Можливість роботи з компонентами без демонтажу розширює практичні сценарії застосування під час діагностики друкованих плат.
