Вимірювач RLC 2822C — портативний LCR-метр до 100 кГц

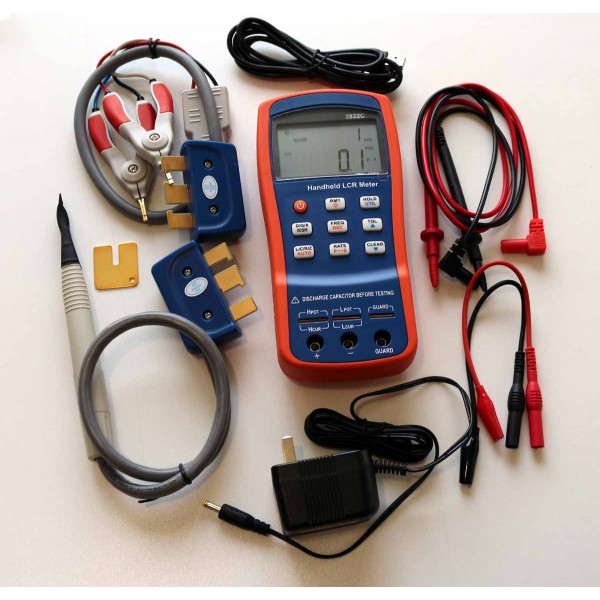

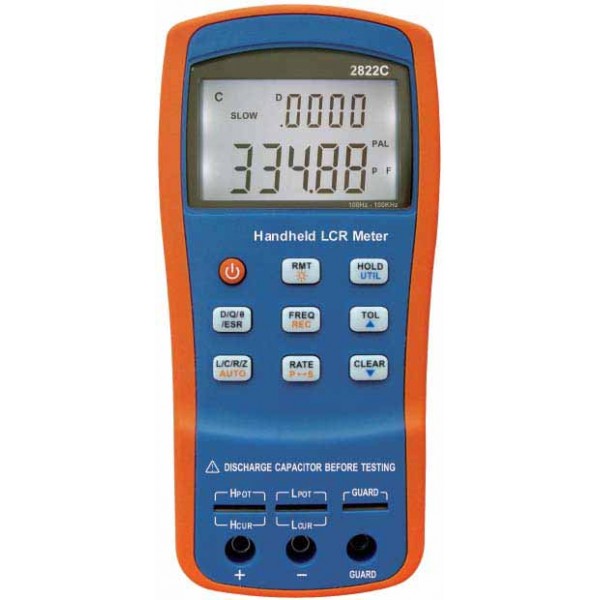

Вимірювач RLC 2822C — портативний цифровий LCR-метр для контролю параметрів пасивних електронних компонентів. Прилад дає змогу вимірювати індуктивність, ємність, активний і повний опір, а також додаткові характеристики, важливі під час перевірки резисторів, конденсаторів, котушок індуктивності та інших елементів. Модель підтримує п’ять тестових частот — 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц, що дозволяє оцінювати поведінку компонента в різних частотних режимах.

RLC-метр 2822C поєднує портативний формат із розширеним набором вимірювальних функцій. Базова точність становить 0,25 %, основний параметр відображається з максимальним відліком 40000, а для додаткових параметрів D/Q/θ передбачена роздільна здатність до 0,0001. Прилад підтримує послідовну та паралельну еквівалентні схеми, автоматичний вибір діапазону, калібрування за розімкненим і закороченим входом, утримання показань і порівняння результату із заданим допуском.

Які параметри вимірює RLC 2822C

Основне призначення моделі 2822C — визначення електричних параметрів пасивних компонентів. Для одного й того самого елемента важливо знати не лише номінальну ємність, індуктивність або опір, а й додаткові характеристики, що впливають на його роботу в реальному електричному колі.

• L — індуктивність для перевірки котушок, дроселів та інших індуктивних елементів.
• C — ємність для контролю конденсаторів та інших ємнісних компонентів.
• R — активний опір резистивної складової компонента.
• Z — повний опір або імпеданс на вибраній тестовій частоті.
• Q — добротність, важлива характеристика індуктивних компонентів.
• ESR — еквівалентний послідовний опір, що допомагає оцінювати втрати в компонентах.
• D / Tan — параметр втрат, який використовується під час аналізу конденсаторів та інших елементів.
• θ — фазовий параметр, що доповнює оцінку комплексного опору.

П’ять тестових частот до 100 кГц

Ключова особливість 2822C — робота на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц. Значення ємності, індуктивності, ESR та інших параметрів може змінюватися залежно від частоти тестового сигналу, тому можливість вибору частоти розширює можливості контролю. Користувач може проводити вимірювання в режимі, який краще відповідає конкретному компоненту або прийнятій методиці перевірки.

Максимальна тестова частота 100 кГц особливо корисна для компонентів, поведінка яких помітно залежить від частоти. Для стандартних вимірювань доступні нижчі значення 100 Гц, 120 Гц, 1 кГц і 10 кГц. Рівень тестового сигналу становить 0,6 Vrms, а вихідний опір джерела — 100 Ом.

Точність і швидкість вимірювання

Базова точність RLC-метра 2822C становить 0,25 %. Основний параметр виводиться на дисплей із максимальним відліком 40000, а роздільна здатність для D/Q/θ сягає 0,0001. Це дозволяє зручно порівнювати компоненти з близькими параметрами та контролювати невеликі відмінності між результатами.

Передбачено два режими швидкості — до 4 вимірювань за секунду та приблизно 1,5 вимірювання за секунду. Швидкий режим зручний для оперативної перевірки серії деталей. Автоматичний вибір діапазону зменшує кількість ручних налаштувань і спрощує роботу з компонентами різних номіналів.

Послідовна та паралельна еквівалентні схеми

Вимірювач підтримує послідовну та паралельну еквівалентні схеми. Це важливо, оскільки реальний конденсатор, котушка або інший пасивний елемент може описуватися різними моделями залежно від частоти та характеру вимірювання. Вибір відповідної схеми допомагає правильно інтерпретувати отримані значення та узгодити результат із методикою контролю.

Автоматичне визначення типу параметра L/C/R прискорює роботу з різнотипними деталями: після підключення компонента прилад може сам вибрати відповідний режим, а користувачеві не потрібно кожного разу повністю перебудовувати налаштування.

Калібрування та підключення

Для компенсації впливу вимірювальних проводів і контактів передбачено калібрування за розімкненим і закороченим входом. Це допомагає зменшити вплив паразитних параметрів вимірювального тракту, що особливо важливо під час роботи з малими значеннями індуктивності, ємності або опору.

Конструкція 2822C підтримує триконтактне та п’ятиконтактне підключення. Така конфігурація дозволяє використовувати різні вимірювальні аксесуари та організовувати підключення відповідно до типу компонента й потрібної схеми вимірювання.

Контроль допуску та додаткові функції

RLC 2822C підтримує режим відсоткового порівняння та контроль допуску 1 %, 5 %, 10 % і 20 %. Функція корисна, коли потрібно швидко визначити, чи потрапляє виміряне значення в задані межі відносно опорного параметра. Це зручно під час сортування резисторів, конденсаторів або котушок індуктивності та підбору компонентів із близькими характеристиками.

Доступні утримання показань, а також фіксація максимального, мінімального та середнього значень. Такі можливості полегшують спостереження за зміною параметра і допомагають оцінювати стабільність результатів без постійного ручного записування показань.

Дисплей і керування

Модель оснащена РК-дисплеєм із підсвічуванням і одночасним відображенням основного та додаткового параметра. На одному екрані можна бачити, наприклад, значення ємності або індуктивності разом із добротністю, ESR чи параметром втрат. Це зменшує кількість перемикань між режимами й спрощує комплексну оцінку компонента.

Органи керування дозволяють вибирати тестову частоту, параметр і режим вимірювання. Передбачено збереження робочого стану та налаштувань, що зручно під час регулярного виконання однотипних перевірок.

Mini-USB та підключення до ПК

Для обміну даними вимірювач 2822C оснащений інтерфейсом Mini-USB, який працює як віртуальний послідовний порт. Підтримка команд SCPI дає змогу використовувати прилад у складі автоматизованих вимірювальних систем і керувати ним із комп’ютера за допомогою сумісного програмного забезпечення.

Портативний формат і живлення

RLC-метр 2822C виконаний у портативному корпусі розміром приблизно 190 × 90 × 41 мм і масою близько 350 г. Прилад можна використовувати як на стаціонарному робочому місці, так і безпосередньо біля обладнання, яке перевіряється або ремонтується.

Модель працює від акумулятора 8,4 В Ni-MH та може живитися від зовнішнього адаптера 12–15 В DC. Передбачені індикація низького заряду й автоматичне вимкнення живлення, що зручно для автономної роботи.

Основні характеристики RLC 2822C

• тип — портативний цифровий LCR/RLC-метр;
• основні параметри — L, C, R, Z;
• додаткові параметри — D, Q, θ, ESR та параметри втрат;
• базова точність — 0,25 %;
• тестові частоти — 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц;
• рівень тестового сигналу — 0,6 Vrms;
• вихідний опір — 100 Ом;
• максимальний відлік основного параметра — 40000;
• роздільна здатність D/Q/θ — до 0,0001;
• еквівалентні схеми — послідовна та паралельна;
• вибір діапазону — автоматичний;
• швидкість — до 4 або 1,5 вимірювання/с;
• калібрування — розімкнений і закорочений вхід;
• контроль допуску — 1 %, 5 %, 10 %, 20 %;
• інтерфейс — Mini-USB, підтримка SCPI;
• дисплей — РК, подвійне відображення параметрів, підсвічування;
• живлення — акумулятор 8,4 В Ni-MH або адаптер 12–15 В DC;
• робоча температура — 0…40 °C;
• габарити — приблизно 190 × 90 × 41 мм;
• маса — близько 350 г.

Застосування вимірювача 2822C

Вимірювач індуктивності, ємності та опору 2822C підходить для роботи з пасивними електронними компонентами в лабораторії, сервісній майстерні, навчальній практиці, під час ремонту та налагодження електроніки. Його можна використовувати для перевірки резисторів, конденсаторів, котушок, дроселів, трансформаторних елементів, кабелів та інших об’єктів, параметри яких оцінюють через імпеданс і його складові.
