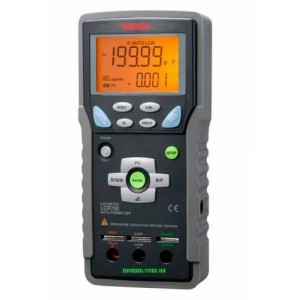

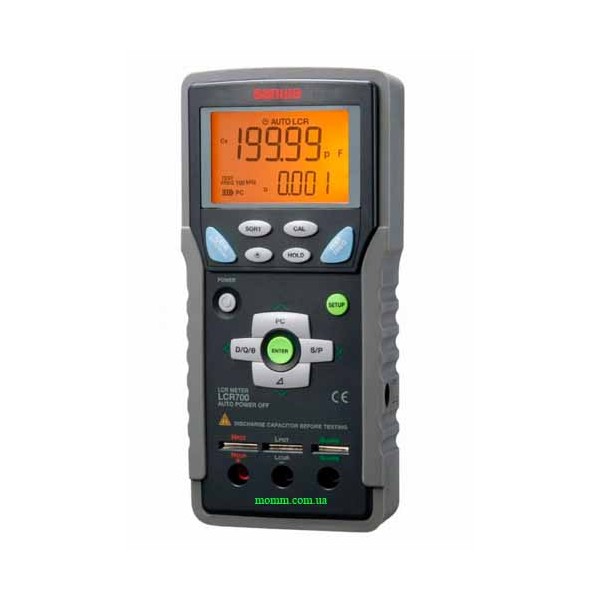

Вимірювач LCR-700 Sanwa — LCR-метр для індуктивності, ємності та опору

Вимірювач LCR-700 Sanwa призначений для визначення параметрів електронних компонентів і елементів електричних кіл. За допомогою одного приладу можна вимірювати індуктивність L, ємність C та опір R, що робить його зручним інструментом для перевірки резисторів, конденсаторів, котушок індуктивності та інших компонентів. LCR-метр підтримує широкий діапазон вимірювань, кілька тестових частот, автоматичний вибір компонента, відносні вимірювання та сортування елементів відповідно до заданого допуску.

Sanwa LCR-700 працює з тестовими частотами 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц. Наявність декількох частот дає можливість виконувати перевірку компонентів у різних режимах. Заявлена похибка вимірювання становить 0,3%. Прилад має дві шкали індикації — 20 000 і 2 000 відліків — та може одночасно показувати на дисплеї два параметри.

Основні можливості Sanwa LCR-700

LCR-метр Sanwa LCR-700 поєднує функції вимірювача індуктивності, ємності та опору. Це дозволяє використовувати один прилад для послідовної перевірки різних типів електронних компонентів без переходу між окремими вимірювачами. Автоматичний вибір компонента спрощує роботу, а підтримка послідовної та паралельної схем вимірювання розширює можливості контролю параметрів елементів.

• вимірювання індуктивності L у діапазоні від 20,000 мкГн до 20 000 Гн;
• вимірювання ємності C у діапазоні від 200,00 пФ до 20 000 мкФ;
• вимірювання опору R та |Z| у діапазоні від 20,000 Ом до 200 000 кОм;
• вимірювання опору постійному струму R у діапазоні від 200,00 Ом до 200 000 кОм;
• п'ять тестових частот від 100 Гц до 100 кГц;
• дві шкали індикації — 20 000 / 2 000 відліків;
• відносні вимірювання;
• послідовна та паралельна схеми вимірювання;
• автоматичний вибір компонента;
• сортування компонентів за встановленим допуском;
• одночасне відображення двох параметрів;
• функція HOLD для фіксації показань на дисплеї;
• підсвічування екрана;
• індикатор стану джерела живлення;
• автоматичне вимкнення для зменшення витрати заряду батареї;
• оптично ізольований інтерфейс для підключення до комп'ютера.

П'ять тестових частот до 100 кГц

Однією з важливих функціональних особливостей LCR-700 Sanwa є можливість вибору тестової частоти. Прилад підтримує частоти 100 Гц, 120 Гц, 1 кГц, 10 кГц та 100 кГц. Це дозволяє виконувати вимірювання параметрів електронних компонентів на різних частотах тестового сигналу та вибирати необхідний режим відповідно до конкретного завдання.

Тестова напруга становить 0,63 В середньоквадратичного значення та 0,9 В постійного струму. Поєднання декількох тестових частот із широкими діапазонами вимірювання L, C і R дозволяє використовувати Sanwa LCR-700 для комплексної перевірки пасивних електронних компонентів.

Вимірювання індуктивності

Для котушок та інших індуктивних компонентів Sanwa LCR-700 забезпечує вимірювання індуктивності L від 20,000 мкГн до 20 000 Гн. Такий діапазон дозволяє перевіряти компоненти з різними значеннями індуктивності одним вимірювальним приладом.

Результат вимірювання відображається на цифровому дисплеї. Завдяки можливості одночасного виведення двох параметрів користувач може отримувати більше інформації без необхідності постійно перемикати режим відображення. Для роботи за недостатнього зовнішнього освітлення передбачене підсвічування екрана.

Вимірювання ємності

Вимірювач ємності Sanwa LCR-700 працює в діапазоні від 200,00 пФ до 20 000 мкФ. Прилад можна використовувати для визначення ємності електронних компонентів у межах зазначеного виробником діапазону. Підтримка послідовної та паралельної схем вимірювання дозволяє вибирати відповідний режим під час роботи з компонентами.

Функція відносних вимірювань дає можливість працювати з результатами щодо встановленого опорного значення. Окремо в приладі передбачена функція коригування, зазначена виробником як коригування O. Разом із автоматичним визначенням компонента ці можливості спрощують виконання повторюваних вимірювань.

Вимірювання опору

Sanwa LCR-700 також виконує функції цифрового вимірювача опору. Для параметрів R та |Z| заявлений діапазон становить від 20,000 Ом до 200 000 кОм. Додатково підтримується вимірювання опору постійному струму в діапазоні від 200,00 Ом до 200 000 кОм.

Таким чином, один LCR-метр дозволяє послідовно перевіряти резистивні, ємнісні та індуктивні елементи. Це особливо зручно в ситуаціях, коли під час одного циклу вимірювань необхідно працювати з різними типами пасивних електронних компонентів.

Сортування електронних компонентів за допуском

Окрім звичайного вимірювання номінальних параметрів, RLC-вимірювач Sanwa LCR-700 підтримує сортування компонентів за заданим допуском. Доступні значення 0,25%, 0,5%, 1%, 2%, 5%, 10% і 20%. Функція дозволяє перевіряти компоненти відносно встановленого значення допуску та розподіляти їх відповідно до результатів вимірювання.

Такий режим доповнює стандартне вимірювання L, C та R і може бути використаний у випадках, коли важливо не лише визначити фактичний параметр компонента, а й перевірити його відповідність встановленому діапазону відхилення.

Подвійний дисплей та функція HOLD

Дисплей Sanwa LCR-700 підтримує одночасне відображення двох параметрів. Прилад має шкали на 20 000 і 2 000 відліків, що дозволяє зручно контролювати результати вимірювань без зайвого перемикання між окремими екранами.

Функція HOLD використовується для фіксації поточного показання на екрані. Це корисно, коли після підключення компонента необхідно зберегти отримане значення для перегляду. Дисплей оснащений підсвічуванням, а окремий індикатор повідомляє про стан джерела живлення.

Автоматичний вибір компонента та економія живлення

У Sanwa LCR-700 реалізовано автоматичний вибір компонента. Прилад також підтримує автоматичне вимкнення, яке зменшує непотрібне споживання енергії, якщо вимірювач залишається без активного використання.

Живлення здійснюється від стандартної батареї типу «Крона» 9 В. Батарея входить до стандартної комплектації, тому джерело живлення не потрібно купувати окремо для початкового використання приладу.

Підключення Sanwa LCR-700 до комп'ютера

Для обміну даними з комп'ютером у вимірювачі передбачено оптично ізольований інтерфейс. Для відповідного підключення виробником передбачений USB-кабель LCR-USB із програмним забезпеченням, однак він зазначений у картці товару як опція та не входить до стандартної комплектації.

Так само окремо як опція пропонується SMD-пінцет CL-700SMD. Перед замовленням додаткових аксесуарів варто враховувати, що стандартний комплект Sanwa LCR-700 вже містить вимірювальні проводи із затискачами типу «крокодил» CL-700.

Технічні характеристики LCR-700 Sanwa

• Вимірювані параметри: індуктивність, ємність, опір.
• Індуктивність L: 20,000 мкГн – 20 000 Гн.
• Ємність C: 200,00 пФ – 20 000 мкФ.
• Опір R, |Z|: 20,000 Ом – 200 000 кОм.
• Опір постійному струму R: 200,00 Ом – 200 000 кОм.
• Тестові частоти: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц.
• Похибка вимірювання: 0,3%.
• Тестова напруга: 0,63 В (СКЗ), 0,9 В DC.
• Шкала дисплея: 20 000 / 2 000 відліків.
• Сортування за допуском: 0,25%, 0,5%, 1%, 2%, 5%, 10%, 20%.
• Схеми вимірювання: паралельна та послідовна.
• Відносні вимірювання: є.
• Автоматичний вибір компонента: є.
• Функція HOLD: є.
• Підсвічування дисплея: є.
• Індикатор стану батареї: є.
• Автоматичне вимкнення: є.
• Інтерфейс ПК: оптично ізольований.
• Живлення: батарея «Крона» 9 В.
• Розміри: 18,4 × 9 × 4,5 см.
• Маса: 0,4 кг.

Комплектація Sanwa LCR-700

У стандартну комплектацію вимірювача входять необхідні для початку роботи основні компоненти:

• прилад RLC LCR-700 — 1 шт.;
• гумовий чохол H-701;
• вимірювальні проводи із затискачами «крокодил» CL-700;
• інструкція з експлуатації — 1 шт.;
• батарея «Крона» 9 В — 1 шт.

SMD-пінцет CL-700SMD та USB-кабель LCR-USB із програмним забезпеченням зазначені як додаткові опції та не належать до стандартної комплектації.

Для яких вимірювань призначений LCR-700

Sanwa LCR-700 призначений для вимірювання параметрів резисторів, конденсаторів, котушок індуктивності та інших елементів електричних кіл. Основна перевага такого формату приладу полягає в поєднанні вимірювань L, C і R в одному корпусі з можливістю вибору тестової частоти та схеми вимірювання.

Користувач може виконати базове визначення параметра компонента, зафіксувати результат функцією HOLD, перейти до відносного режиму або скористатися функцією сортування за встановленим допуском. Під час серії вимірювань автоматичний вибір компонента скорочує кількість ручних операцій, а одночасне відображення двох параметрів допомагає контролювати більше даних на одному екрані.

Sanwa LCR-700: функціональний LCR-метр із частотою до 100 кГц

Вимірювач індуктивності, ємності та опору Sanwa LCR-700 поєднує широкий діапазон L/C/R, п'ять тестових частот до 100 кГц, подвійний дисплей, сортування компонентів, HOLD, відносні вимірювання та підтримку послідовної й паралельної схем. Додатково передбачене підключення до комп'ютера через оптично ізольований інтерфейс із використанням опціонального кабелю LCR-USB.

У вихідній картці товару як альтернативні LCR-вимірювачі також зазначені DE-5000 та AT-826. Їх можна розглянути під час порівняння доступних моделей за технічними параметрами, можливостями та комплектацією.
