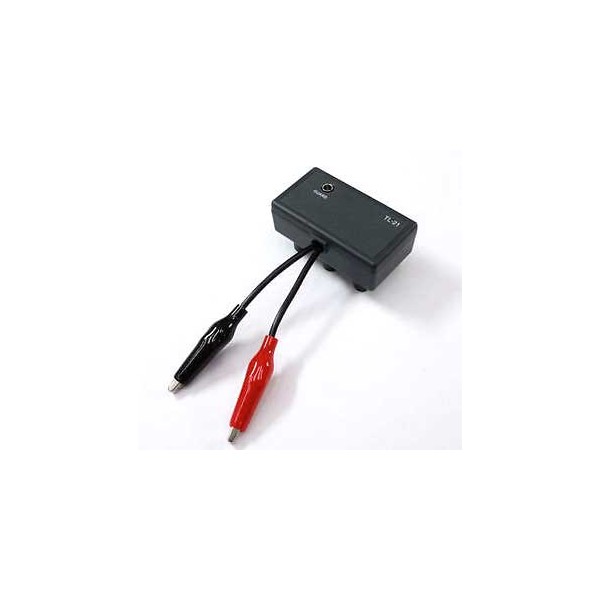

Тестові щупи DER EE TL-21 для RLC-вимірювача DE-5000

DER EE TL-21 — комплект тестових проводів із затискачами типу «крокодил», призначений для підключення електронних компонентів до портативного RLC-вимірювача DER EE DE-5000. Аксесуар використовується як штатний адаптер для вимірювань параметрів резисторів, конденсаторів, котушок індуктивності та інших компонентів, з якими працює DE-5000. Конструкція TL-21 реалізує 4-провідне підключення, при цьому окремі лінії об’єднуються безпосередньо на затискачах.

Такий формат підключення робить TL-21 практичним аксесуаром для повсякденної роботи з RLC-метром. На відміну від прямого встановлення виводів компонента у вимірювальні гнізда приладу, тестові проводи дають змогу під’єднувати деталі, які незручно встановлювати безпосередньо в роз’єми DE-5000. Затискачі утримують виводи компонента під час вимірювання та спрощують роботу на лабораторному столі, у майстерні або під час діагностики електроніки.

Призначення DER EE TL-21

Основне призначення TL-21 — передати вимірювальний сигнал між RLC-метром DE-5000 і компонентом, що перевіряється. Сам аксесуар не є окремим вимірювальним приладом і використовується разом із DER EE DE-5000. За допомогою підключеного комплекту щупів можливості вимірювання визначаються функціями самого RLC-метра: DE-5000 працює з індуктивністю, ємністю та опором, а також підтримує визначення додаткових параметрів, передбачених його режимами роботи.

TL-21 входить до стандартного комплекту DE-5000 і водночас може бути потрібний як окремий аксесуар, наприклад для заміни штатного комплекту. Це дає змогу відновити звичний спосіб підключення компонентів до приладу без заміни самого RLC-вимірювача. Модель аксесуара має чітке позначення TL-21, тому під час підбору важливо орієнтуватися саме на сумісність із DER EE DE-5000.

4-провідна схема підключення

Важливою особливістю DER EE TL-21 є 4-провідна конструкція. У документації до DE-5000 цей аксесуар описується як адаптер із затискачами «крокодил», у якому чотири провідники з’єднуються на затискачах. Така схема відповідає конструкції вимірювальних входів DE-5000 і є штатним способом роботи приладу із зовнішніми тестовими проводами.

Під час вимірювання малих або великих значень імпедансу на результат можуть впливати паразитні параметри самого вимірювального оснащення. Саме тому виробник DE-5000 передбачив процедуру OPEN/SHORT-калібрування для роботи з TL-21. Вона дає змогу врахувати вплив підключених тестових проводів перед вимірюванням і є особливо доречною у випадках, коли потрібна максимальна точність у межах можливостей приладу.

Калібрування TL-21 разом із DE-5000

Для роботи з тестовими проводами TL-21 у DE-5000 передбачена процедура компенсації OPEN/SHORT. Спочатку прилад виконує калібрування у розімкненому стані, а потім — із замкненими затискачами. Після успішного завершення обох етапів вимірювач може зберегти отримані калібрувальні значення. Такий підхід допомагає зменшити вплив паразитних параметрів тестового оснащення на підсумкові покази.

Проводити калібрування доцільно з тим комплектом щупів, який буде використовуватися під час подальших вимірювань. Це особливо важливо під час перевірки компонентів із дуже малим або дуже великим імпедансом, де власні параметри проводів і контактів можуть мати помітніше значення. Послідовність дій слід виконувати відповідно до інструкції з експлуатації DER EE DE-5000.

Для яких компонентів можна використовувати TL-21

Оскільки TL-21 є аксесуаром до RLC-вимірювача DE-5000, його використовують для підключення тих компонентів, параметри яких вимірює сам прилад. Насамперед це резистори, конденсатори та котушки індуктивності. Затискачі зручні для компонентів із дротовими виводами, окремих деталей поза платою, а також інших випадків, коли потрібне механічне підключення до контактів деталі на час вимірювання.

Практичність зовнішніх тестових проводів

Зовнішні щупи роблять роботу з портативним RLC-метром зручнішою, коли компонент не можна або недоцільно встановлювати безпосередньо у вхідні контакти приладу. Деталь можна розмістити в зручному положенні, зафіксувати її затискачами та виконати вимірювання. Це корисно під час послідовної перевірки кількох компонентів або роботи з деталями, геометрія яких не підходить для прямого підключення.

TL-21 як основа для модифікації під Kelvin-затискачі

У практиці користувачів DER EE DE-5000 модель TL-21 також іноді купують як основу для перепаювання затискачів Kelvin. Причина полягає в тому, що всередині аксесуара реалізоване 4-провідне підключення. Така модифікація вже є втручанням у штатну конструкцію аксесуара, тому її не слід розглядати як стандартний режим використання виробу. Вона потребує відповідних навичок і розуміння схеми підключення.

Якщо TL-21 використовується без перероблення, він працює як штатний адаптер із затискачами «крокодил» для DE-5000. Якщо ж користувач змінює тип затискачів або проводи, після такого втручання доцільно знову виконати OPEN/SHORT-калібрування з фактичним комплектом, який застосовуватиметься для вимірювань.

Сумісність із DER EE DE-5000

DER EE TL-21 розроблений для використання з RLC-метром DE-5000. Саме ця модель приладу вказана для аксесуара в документації та описах комплекту. Тому під час замовлення важливо не орієнтуватися лише на зовнішній вигляд щупів: ключовим критерієм є відповідність моделі TL-21 і сумісність із DE-5000.

RLC-вимірювач DE-5000 має 4-контактні вимірювальні входи та підтримує роботу з різними штатними аксесуарами. TL-21 призначений для компонентів, які зручно підключати затискачами. Для інших типів деталей у системі DE-5000 передбачені інші аксесуари, тому перед вибором варто враховувати формат компонентів, з якими доводиться працювати.

Основні особливості DER EE TL-21

• тестові проводи для RLC-вимірювача DER EE DE-5000;
• штатний аксесуар для зовнішнього підключення компонентів;
• затискачі типу «крокодил»;
• 4-провідна схема з об’єднанням провідників на затискачах;
• підтримка OPEN/SHORT-калібрування разом із DE-5000;
• підходить для підключення резисторів, конденсаторів і котушок індуктивності;
• може використовуватися як заміна штатного TL-21;
• іноді застосовується як база для перепаювання Kelvin-затискачів.

DER EE TL-21 для роботи з RLC-метром DE-5000

Тестові щупи DER EE TL-21 — спеціалізований аксесуар для користувачів RLC-метра DE-5000, яким потрібне зручне зовнішнє підключення електронних компонентів. Модель поєднує затискачі «крокодил» із 4-провідною схемою, відповідає штатній конфігурації приладу та підтримує передбачену в DE-5000 процедуру OPEN/SHORT-калібрування.

TL-21 доцільно вибирати тоді, коли потрібно замінити оригінальний комплект щупів, мати запасний аксесуар або використовувати DE-5000 для регулярного вимірювання компонентів із дротовими виводами. Це функціональне доповнення до RLC-вимірювача, яке спрощує підключення деталей і дозволяє працювати з ними поза корпусом приладу, зберігаючи штатну схему вимірювального підключення.
