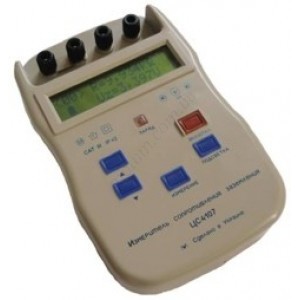

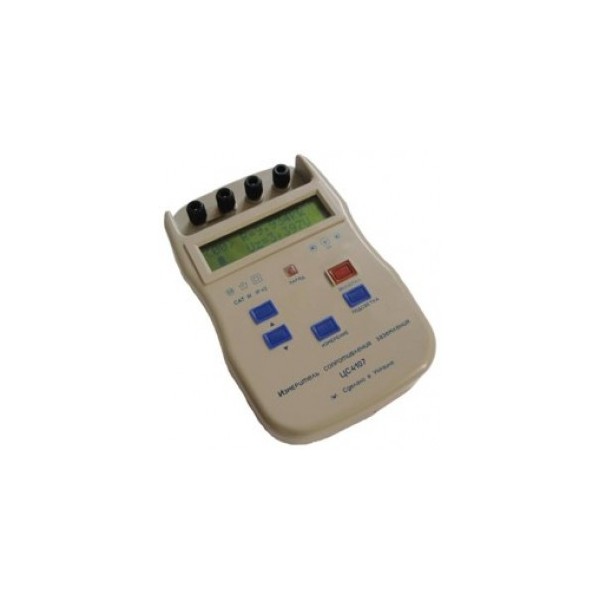

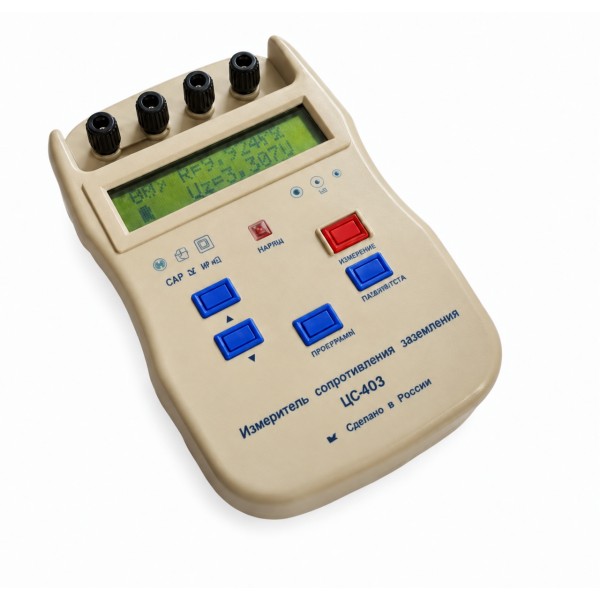

Вимірювач опору заземлення ЦС-4107 із сертифікатом відповідності

ЦС-4107 — цифровий вимірювач для визначення опору розтіканню струму заземлювальних пристроїв за допомогою допоміжних електродів. Прилад також призначений для вимірювання активного опору та визначення питомого опору ґрунту. Діапазон вимірювання становить від 10 мОм до 20 кОм, а межі допустимої відносної основної похибки — ±2,5% від вимірюваного опору. Модель постачається із сертифікатом відповідності.

Вимірювач працює із зосередженими та контурними заземлювачами, зокрема зі складними заземлювальними пристроями. Він дає змогу перевіряти опір провідників наземної частини заземлення й визначати коефіцієнт зв’язку між двома окремими заземлювальними пристроями. Це поєднує в одному приладі кілька завдань, пов’язаних із вимірюванням параметрів заземлення.

Для роботи передбачені акумуляторне живлення, РК-індикатор із підсвічуванням і пам’ять результатів. Корпус виготовлений з ударостійкої пластмаси, а маса вимірювача з акумуляторами не перевищує 1 кг. До комплекту входять сумка, ремінь, блок живлення та автомобільний адаптер.

Призначення та основні можливості

ЦС-4107 застосовують для вимірювання опору заземлювальних пристроїв із використанням допоміжних електродів. Під час вибору приладу важливо враховувати не лише діапазон вимірювання, а й допустимий опір струмових і потенціальних електродів. Відповідні значення наведені в таблиці технічних характеристик.

• Вимірювання опору зосередженого заземлювача.
• Вимірювання опору контурного, зокрема складного, заземлювача.
• Вимірювання активного опору.
• Вимірювання опору провідників наземної частини заземлювального пристрою.
• Визначення коефіцієнта зв’язку між двома окремими заземлювальними пристроями.
• Визначення питомого опору ґрунту.

Вимірювання опору заземлювача та визначення питомого опору ґрунту характеризують різні об’єкти вимірювання. ЦС-4107 підтримує обидва завдання. Потрібну схему підключення, розташування допоміжних електродів і порядок роботи визначають відповідно до керівництва з експлуатації.

Діапазон вимірювання та метрологічні характеристики

Прилад вимірює опір у діапазоні від 10 мОм до 20 кОм. Одиниці вимірювання — мОм, Ом або кОм — вибираються автоматично. Такий формат індикації спрощує зчитування результатів під час роботи з опорами різного порядку.

ЦС-4107 належить до засобів вимірювальної техніки класу точності 2,5. Основна відносна похибка нормується від вимірюваного опору та становить ±2,5%. Для оцінювання результату потрібно враховувати як цю характеристику, так і вплив зовнішніх чинників, передбачений технічними умовами.

Робочий режим установлюється безпосередньо після ввімкнення вимірювача. Режим роботи — повторно-короткочасний, із тривалістю вимірювання до 1 хвилини. Час перерви до повторного ввімкнення не обмежений. За нормальних умов повністю заряджені акумулятори забезпечують не менше 500 вимірювань.

Таблиця 1.1. Допустимі значення опору електродів

У таблиці R_изм — вимірюваний опір; R_П1 і R_П2 — опір потенціальних електродів; R_Т1 і R_Т2 — опір струмових електродів.

Допустимий опір потенціальних електродів залежить від вимірюваного значення. Для струмових електродів обмеження пов’язане з величиною R_изм і водночас не може перевищувати 50 кОм. Прилад має індикацію перевищення допустимого опору електродів, що допомагає виявляти невідповідні умови вимірювання.

Дисплей, пам’ять та службова індикація

Результати вимірювання відображаються в буквено-цифровому вигляді на рідкокристалічному індикаторі з підсвічуванням. Підсвічування полегшує зчитування інформації за недостатнього освітлення. На індикаторі також відображаються передбачені приладом службові повідомлення.

Пам’ять ЦС-4107 зберігає результати 50 попередніх вимірювань. Це дає змогу повертатися до отриманих значень під час роботи з приладом. Функція корисна для послідовних вимірювань, коли потрібно зіставити кілька результатів.

Вимірювач контролює наявність змінної напруги завади частотою 50 Гц на потенціальних затискачах. Якщо напруга перевищує 7 В, передбачена відповідна індикація. Окреме повідомлення сигналізує про перевищення допустимого опору електродів.

• Буквено-цифрова індикація результатів.
• РК-індикатор із підсвічуванням.
• Автоматичний вибір одиниць вимірювання.
• Зберігання результатів 50 попередніх вимірювань.
• Індикація процесу та ступеня заряду акумуляторів.
• Індикація напруги завади понад 7 В за частоти 50 Гц.
• Індикація перевищення допустимого опору електродів.

Живлення та заряджання акумуляторів

Електроживлення забезпечують вісім Ni-MH акумуляторів типорозміру AA напругою 1,2 В кожен і ємністю не менше 2 А·год. Струм споживання вимірювача від акумуляторів — не більше 1,0 А. Акумуляторне живлення дає змогу виконувати вимірювання без постійного підключення до блока живлення.

Заряджати акумулятори можна від блока живлення або від бортової мережі автомобіля через гніздо прикурювача. У комплекті передбачено блок живлення 12 В, 0,7 А та автомобільний адаптер. Індикація процесу й ступеня заряду допомагає контролювати готовність приладу до роботи.

Автоматичне вимкнення відбувається не пізніше ніж через 120 с після завершення роботи. Крім того, прилад автоматично відключається від джерела живлення, якщо напруга акумуляторів знижується нижче 8,8 В. Ці функції доповнюють контроль стану акумуляторів.

Робочі умови та додаткові похибки

Робоча температура навколишнього повітря становить від −10 до +55 °C. Допустима відносна вологість — до 90% за температури 30 °C. За кліматичними та механічними впливами в робочих умовах ЦС-4107 належить до засобів вимірювання групи 4 за ГОСТ 22261.

Нормальні умови застосування визначаються ГОСТ 22261 і пунктом 5.5.1 керівництва з експлуатації. Для роботи в інших допустимих умовах передбачені характеристики впливу температури, вологості, електричних завад, магнітного поля та напруги живлення.

• Похибка, спричинена дією синусоїдальної завади змінного струму частотою 50 Гц і напругою до 7 В, має залишатися в межах допустимої відносної основної похибки.
• Межі додаткової похибки через зміну температури від нормальної до будь-якої в робочому діапазоні дорівнюють половині меж відносної основної похибки на кожні 10 °C зміни температури.
• Межі додаткової похибки через зміну відносної вологості до 90% за температури 30 °C дорівнюють межам відносної основної похибки.
• Похибка, спричинена зовнішнім магнітним полем з індукцією 0,5 мТл, що синусоїдально змінюється з частотою 50 Гц, має залишатися в межах допустимої відносної основної похибки.
• За зміни напруги живлення від 8,8 до 12 В похибка перебуває в межах допустимої відносної основної похибки.

Конструкція та загальні характеристики

ЦС-4107 виконаний у корпусі з ударостійкої пластмаси. Ступінь захисту приладу — IP42 за ГОСТ 14254–96. Розміри корпусу становлять 230 × 140 × 59 мм. Передбачені в комплекті сумка та ремінь використовуються для перенесення приладу.

• Діапазон вимірювання опору: від 10 мОм до 20 кОм.
• Клас точності: 2,5.
• Відносна основна похибка: ±2,5% від вимірюваного опору.
• Тривалість вимірювання: до 1 хвилини.
• Кількість вимірювань за нормальних умов із повністю зарядженими акумуляторами: не менше 500.
• Ступінь захисту: IP42.
• Габаритні розміри: 230 × 140 × 59 мм.
• Маса вимірювача з акумуляторами: не більше 1 кг.
• Маса блока живлення: не більше 0,3 кг.
• Норма середнього напрацювання на відмову: 10000 годин.
• Середній строк служби: 10 років.

Прилад виготовляється відповідно до вимог ГОСТ 22261-94 «Засоби вимірювань електричних і магнітних величин. Загальні технічні умови» та ТУ У 33.2-00226106-013:2009 «Вимірювач опору заземлення ЦС4107. Технічні умови».

Таблиця 1.2. Комплект постачання

Вимірювач може використовуватися з комплектом приладдя П4126М2, який постачається за окремим замовленням відповідно до ТУ25-04-1328-76. Потребу в цьому комплекті варто визначити відповідно до запланованих вимірювань і погодити під час замовлення.

Щоб купити вимірювач опору заземлення ЦС-4107 в Україні, зіставте його діапазон, точність і комплект постачання з вимогами до своїх робіт. Модель поєднує вимірювання опору заземлення та активного опору, визначення питомого опору ґрунту, пам’ять результатів і можливість заряджання акумуляторів від автомобіля.
