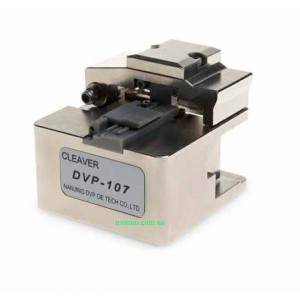

Оптичний сколювач DVP107 для підготовки волокна 125 мкм перед зварюванням

Оптичний сколювач DVP107 — високоточний професійний інструмент для підготовки торців оптичного волокна перед зварюванням. Модель розрахована на очищене волокно товщиною 125 мкм, працює із захищеним оптичним волокном діаметром 250–900 мкм і підходить для використання як у приміщенні, так і на вулиці. Сколювач орієнтований на монтажників ВОЛЗ, інженерів інтернет-провайдерів, сервісні та аварійні бригади, яким потрібна стабільна повторюваність підготовки волокна.

DVP107 є вдосконаленою моделлю відносно DVP106 і DVP105. Конструкція поєднує компактний корпус, 16 положень леза, ресурс ножа 48 000 сколів, вбудовану лінійку для контролю довжини підготовленого волокна та зручну ергономіку. Довжина волокна для зачистки становить 0,5...2 см, габаритні розміри — 58×55×48 мм, маса — 0,36 кг.

Якісний скол є одним із ключових етапів підготовки волокна. Навіть сучасний зварювальний апарат не може повністю компенсувати погано сформований торець, залишки захисного покриття або забруднення. Саме тому професійний сколювач оптичного волокна DVP107 доцільно використовувати разом зі справним стрипером, безворсовими серветками, очищувальним засобом і зварювальним апаратом, дотримуючись однакової технології підготовки для кожного зварювання.

Основні переваги сколювача DVP107

• високоточна підготовка торців оптичного волокна перед зварюванням;
• товщина волокна після очищення — 125 мкм;
• діаметр захищеного оптичного волокна — 250–900 мкм;
• довжина волокна для зачистки — 0,5...2 см;
• ресурс леза ножа — 48 000 сколів;
• 16 положень леза;
• якість сколу — ±0,5;
• вбудована лінійка для контролю довжини сколюваного волокна;
• можливість роботи у приміщенні та на вулиці;
• сучасний дизайн та ергономічна конструкція;
• компактні габарити 58×55×48 мм;
• маса 0,36 кг;
• DVP107 є вдосконаленою моделлю DVP106 і DVP105.

Технічні характеристики DVP107

Для чого потрібен оптичний сколювач

Оптичне волокно виготовлене зі скла, тому його не можна якісно підготувати звичайними ножицями або бокорізами. Перед зварюванням потрібно отримати чистий і геометрично правильний торець. Для цього з волокна видаляють захисне покриття, очищують скляну частину та виконують контрольований скол спеціальним інструментом.

DVP107 фіксує підготовлене волокно та забезпечує повторювану механічну операцію. Правильно встановлене волокно контактує з робочою ділянкою леза, після чого формується скол. Від стану ножа, чистоти напрямних і точності укладання залежить кінцевий результат.

Сколювач не вимірює оптичні втрати та не оцінює якість готового зварного з’єднання. Його задача — механічно підготувати торець. Після зварювання якість лінії контролюють зварювальним апаратом, вимірювачем оптичної потужності або OTDR залежно від задачі.

Робота з волокном 125 мкм

У характеристиках DVP107 зазначена товщина волокна після очищення 125 мкм. Це означає, що перед сколюванням полімерне захисне покриття потрібно зняти, залишивши чисту скляну частину, призначену для фіксації та сколу.

Для зняття покриття використовують спеціальний стрипер для оптичного волокна. Після зачистки скло необхідно очистити безворсовою серветкою. На поверхні не повинно залишатися полімеру, пилу, гідрофобного заповнювача чи волокон тканини.

Якщо після зачистки видно подряпину, надлом або інше механічне пошкодження, цю ділянку краще підготувати повторно. Пошкоджене волокно може зламатися не в зоні ножа або дати нестабільний результат.

Діаметр захищеного волокна 250–900 мкм

DVP107 працює із захищеним оптичним волокном діаметром 250–900 мкм. Цей параметр важливо враховувати при виборі інструменту для пігтейлів, кабельних волокон і монтажних відрізків з різними типами первинного або буферного покриття.

Перед встановленням у сколювач потрібно переконатися, що волокно лежить у відповідній напрямній без перекосу. Захищена частина має бути зафіксована стабільно, а очищена скляна ділянка — розташована в робочій зоні ножа.

Не слід затискати волокно з надмірним зусиллям або намагатися працювати з діаметром, який не відповідає заявленому діапазону. Неправильна фіксація може вплинути на довжину підготовленої ділянки та повторюваність сколу.

Довжина волокна для зачистки 0,5...2 см

Для DVP107 заявлена довжина волокна для зачистки від 0,5 до 2 см. Вбудована лінійка допомагає контролювати цю довжину без використання окремого вимірювального інструменту. Це зручно під час серійної роботи, коли потрібно повторювати однакову підготовку для багатьох волокон.

Конкретну довжину слід вибирати відповідно до вимог подальшої операції: зварювального апарата, тримача, механічного з’єднувача або швидкого конектора. Сколювач дає можливість контролювати ділянку в межах 0,5...2 см, але правильне значення визначається технологією конкретного монтажу.

Вбудована лінійка для контролю довжини

Вбудована лінійка є практичною особливістю DVP107. Монтажнику не потрібно щоразу використовувати окрему лінійку або наносити додаткові мітки на волокно. Положення можна контролювати безпосередньо під час укладання в сколювач.

Це допомагає зробити підготовку більш повторюваною. При серійному зварюванні однакова довжина очищеної ділянки спрощує укладання волокна в тримачі та зменшує кількість випадкових помилок.

16 положень леза

Ніж DVP107 має 16 положень. Робоча кромка використовується поетапно: після зношування однієї ділянки можна перейти до наступної позиції. Така конструкція дозволяє розподіляти навантаження на лезо та використовувати його ресурс послідовно.

Переводити ніж на нове положення слід тоді, коли після очищення інструменту та правильної підготовки волокна якість сколу стабільно погіршується. Разовий невдалий результат ще не означає, що поточна позиція ножа зношена: спочатку потрібно виключити забруднення, перекіс або помилку зачистки.

Ріжучої кромки не слід торкатися пальцями, викруткою чи іншими металевими предметами. Механічне пошкодження навіть невеликої ділянки може зменшити стабільність роботи.

Ресурс леза 48 000 сколів

Заявлений ресурс леза DVP107 становить 48 000 сколів. Це робить модель придатною для регулярного професійного використання в монтажних бригадах, сервісних центрах та у провайдерів, які щодня працюють з оптичними кабелями.

Досягнення максимального ресурсу залежить від правильної експлуатації. Ніж призначений для оптичного волокна і не повинен контактувати з мідним дротом, сталевими елементами, кевларом або іншими матеріалами. Тверді частинки та абразивні забруднення також можуть пошкодити робочу кромку.

Щоб використовувати ресурс максимально ефективно, необхідно очищувати волокно перед кожним сколом, стежити за станом напрямних, не допускати падіння інструменту та своєчасно переходити на наступне з 16 положень ножа.

Якість сколу ±0,5

У картці товару для DVP107 наведений показник якості сколу ±0,5. У цьому описі значення збережено без зміни. Для практичної роботи важливо, щоб торець після операції був рівним, чистим і придатним для подальшого зварювання.

Оцінювати результат можна за допомогою системи спостереження зварювального апарата. Якщо обладнання регулярно відхиляє торець або показує дефект, слід повторно перевірити зачистку, чистоту волокна, напрямні та робочу позицію ножа.

Не рекомендується намагатися виправити готовий торець ножем або протирати його серветкою після сколювання. Після правильно виконаної операції волокно потрібно без зайвих дотиків перенести до наступного етапу монтажу.

Компактні розміри 58×55×48 мм

Габарити DVP107 становлять 58×55×48 мм. Такий формат зручний для монтажного кейса та польової роботи. Сколювач легко розмістити поруч зі стрипером, безворсовими серветками, очищувальною рідиною, захисними гільзами та інструментом для обробки кабелю.

Компактність особливо корисна під час роботи в оптичних муфтах, розподільчих шафах, серверних і на абонентських об’єктах, де робоча поверхня обмежена. Водночас для стабільного сколу інструмент бажано ставити на рівну та чисту основу.

Маса 0,36 кг

Маса сколювача становить 0,36 кг. Це дозволяє регулярно перевозити DVP107 у комплекті монтажної бригади без значного збільшення загальної ваги інструментів.

Незважаючи на компактність, сколювач є прецизійним механічним інструментом. Його потрібно захищати від ударів, падінь і контакту з важкими металевими предметами, які можуть порушити положення ножа або напрямних.

Використання у приміщенні та на вулиці

За описом виробу DVP107 може застосовуватися як у приміщенні, так і на вулиці. Це відповідає типовим умовам роботи монтажника ВОЛЗ: оптичні кроси, серверні, під’їзди, розподільчі шафи, кабельні колодязі та зовнішні вузли.

Під час зовнішніх робіт особливо важливо захищати механізм від пилу, піску, дощу та конденсату. Сколювання краще виконувати на чистій горизонтальній поверхні або в захищеній зоні монтажного кейса.

DVP107 як вдосконалена модель DVP106 і DVP105

На сторінці товару DVP107 описаний як вдосконалена модель DVP106 і DVP105. Це також пояснює, чому адреса сторінки може містити позначення DVP-105, тоді як фактична назва картки та характеристики стосуються DVP107.

Для покупця це важливо під час пошуку ножів, аксесуарів і сервісної інформації. Перед замовленням запасних частин слід звіряти точне позначення моделі та сумісність конкретного елемента.

Підготовка оптичного волокна перед сколюванням

1. Визначте потрібну довжину очищеної ділянки в межах 0,5...2 см відповідно до подальшої операції.
2. Зніміть захисне покриття спеціальним стрипером для оптичного волокна.
3. Перевірте скляну частину на наявність подряпин або надломів.
4. Очистіть волокно безворсовою серветкою та відповідним засобом.
5. Переконайтеся, що на склі не залишилося полімеру або забруднень.
6. Не торкайтеся очищеної ділянки пальцями.
7. Встановіть волокно у DVP107, орієнтуючись на вбудовану лінійку.
8. Перевірте, що волокно лежить рівно та без перекосу.

Загальний порядок роботи з DVP107

1. Розмістіть сколювач на рівній чистій поверхні.
2. Перевірте стан напрямних, притисків і робочої зони ножа.
3. Підготуйте волокно після очищення до товщини 125 мкм.
4. Відміряйте необхідну довжину за вбудованою лінійкою.
5. Відкрийте притискний механізм.
6. Укладіть волокно без бокового зміщення.
7. Зафіксуйте його відповідно до конструкції сколювача.
8. Виконайте робочий цикл плавно, без ударів і ривків.
9. Відкрийте притиск і обережно вийміть підготовлене волокно.
10. Не торкайтеся отриманого торця.
11. Відразу помістіть уламок скла в безпечний контейнер.
12. Перенесіть волокно у зварювальний апарат або інший вузол з’єднання.

Використання DVP107 перед зварюванням

Перед дуговим зварюванням два волокна повинні бути однаково добре підготовлені. Після сколювання їх встановлюють у зварювальний апарат, який виконує позиціонування та формує електричну дугу.

Якщо один торець має дефект, апарат може запросити повторну підготовку. У такому випадку волокно потрібно заново зачистити та сколоти, а не намагатися механічно виправити готову поверхню.

DVP107 підходить для серійної роботи, оскільки вбудована лінійка дозволяє підтримувати однакову довжину підготовки, а 16 положень ножа та ресурс 48 000 сколів розраховані на тривалу експлуатацію.

Застосування під час монтажу FTTH і PON

Оптичний сколювач DVP107 може використовуватися під час монтажу абонентських мереж FTTH, розподільчих ділянок PON, оптичних боксів, муфт і кросів. Його задача в таких роботах — підготувати волокно до якісного зварювання або іншого технологічного з’єднання.

У PON-мережах кожне зварювання входить до загального бюджету втрат. Тому стабільна підготовка торців особливо важлива. Після завершення монтажу якість лінії потрібно перевіряти відповідним вимірювальним обладнанням.

Робота в оптичних муфтах і кросах

Під час монтажу муфти спеціаліст часто виконує багато сколів поспіль. Накопичення пилу, залишків гідрофобного заповнювача та уламків скла може погіршувати роботу інструменту, тому робочу зону потрібно періодично очищувати.

У кросі або телекомунікаційній шафі важливо організувати стабільну поверхню для сколювача. Не рекомендується тримати DVP107 у руці під час формування сколу або ставити його на нестійкі елементи шафи.

Очищення та технічне обслуговування

Напрямні, притискні елементи та зона ножа повинні залишатися чистими. Для обслуговування використовують безворсовий матеріал і відповідний очищувальний засіб. Не потрібно заливати механізм рідиною.

Особливо небезпечні дрібні уламки скла. Вони можуть потрапити під притиск або в напрямну, змінити положення волокна та пошкодити робочу поверхню. Після серії сколів необхідно оглянути інструмент і прибрати відходи.

Якщо якість сколу погіршилася, спочатку слід очистити DVP107 і повторити операцію на правильно підготовленому волокні. Якщо проблема залишається, можна перевірити стан поточної позиції ножа та перейти до наступної з 16 позицій.

Безпечне поводження з уламками волокна

Відрізані фрагменти оптичного волокна тонкі, гострі та майже непомітні. Вони можуть потрапити у шкіру, очі, одяг або сумку з інструментами. Уламки не можна змітати рукою або залишати на столі.

Після кожного сколу відходи потрібно одразу поміщати у закритий контейнер, призначений для скляного оптичного волокна. Після завершення роботи робочу поверхню слід уважно перевірити та очистити.

Типові помилки під час роботи з DVP107

• сколювання забрудненого волокна;
• залишки захисного покриття на скляній частині;
• неправильне встановлення довжини волокна;
• перекіс у напрямній;
• дотик до готового торця після сколу;
• спроба протерти торець після сколювання;
• використання зношеної позиції ножа без перевірки;
• контакт ріжучої кромки з металевим інструментом;
• використання сколювача для дроту або інших матеріалів;
• накопичення уламків скла у робочій зоні;
• робота на нестійкій поверхні;
• падіння або сильний удар інструменту;
• відсутність регулярного очищення.

Ознаки того, що потрібно перевірити ніж

• зросла кількість повторних сколів;
• зварювальний апарат частіше відхиляє підготовлені торці;
• волокно не відділяється стабільно;
• на торці регулярно з’являються відколи;
• після очищення результат не покращується;
• поточна робоча ділянка леза має ознаки зношення.

У такій ситуації слід спочатку виключити забруднення та неправильну техніку. Якщо причина дійсно в робочій кромці, ніж переводять на наступне з 16 положень.

Зберігання та транспортування DVP107

Сколювач потрібно зберігати у сухому чистому місці, захищеному від пилу, вологи та механічних ударів. У монтажному кейсі бажано виділити окреме відділення, щоб корпус і ніж не контактували з ключами, плоскогубцями або важкими металевими інструментами.

Перед пакуванням необхідно очистити робочу зону та переконатися, що всередині не залишилися уламки волокна. Після перенесення з холоду в тепле приміщення варто дочекатися зникнення можливого конденсату.

Сфери застосування DVP107

• підготовка оптичного волокна перед дуговим зварюванням;
• монтаж волоконно-оптичних ліній зв’язку;
• підключення абонентів FTTH;
• будівництво мереж FTTB і PON;
• монтаж оптичних муфт і кросів;
• ремонт пошкоджених ділянок ВОЛЗ;
• сервісні роботи інтернет-провайдерів;
• аварійне відновлення оптичного кабелю;
• підготовка пігтейлів і монтажних волокон;
• навчальні та лабораторні роботи.

Для кого призначений сколювач

• монтажники ВОЛЗ;
• зварювальники оптичного волокна;
• майстри FTTH-підключень;
• інженери інтернет-провайдерів;
• аварійні телекомунікаційні бригади;
• оператори зв’язку;
• сервісні інженери;
• системні інтегратори;
• підприємства з власною оптичною мережею;
• навчальні лабораторії.

Поширені запитання про DVP107

Яка точна модель товару?

Картка товару та її основний опис стосуються моделі DVP107. У тексті також зазначено, що DVP107 є вдосконаленою моделлю DVP106 і DVP105.

Для чого призначений DVP107?

Для підготовки торців оптичного волокна перед зварюванням.

Який ресурс ножа?

Ресурс леза становить 48 000 сколів.

Скільки положень має лезо?

Лезо має 16 положень.

Яка якість сколу зазначена в картці?

У картці товару наведене значення ±0,5.

Яка товщина волокна після очищення?

125 мкм.

Який діаметр захищеного волокна підтримується?

Від 250 до 900 мкм.

Яка довжина волокна для зачистки?

Від 0,5 до 2 см.

Чи є вбудована лінійка?

Так. Вбудована лінійка призначена для контролю довжини сколюваного волокна.

Чи можна працювати на вулиці?

Так. У картці товару зазначено, що сколювач може використовуватися як у приміщенні, так і на вулиці.

Які габарити DVP107?

58×55×48 мм.

Яка маса?

0,36 кг.

Чи потрібне електричне живлення?

DVP107 є механічним сколювачем і не потребує електричного живлення для виконання сколу.

Чи можна різати ним мідний дріт?

Ні. Ріжучий вузол призначений для оптичного волокна. Використання для металу може пошкодити ніж.

Що робити, якщо скол став нестабільним?

Потрібно очистити напрямні та волокно, перевірити правильність укладання і стан поточної позиції ножа. За необхідності переходять на наступне з 16 положень.

Чому варто купити сколювач DVP107

DVP107 поєднує компактність, великий ресурс ножа та зручний контроль довжини. 48 000 сколів і 16 положень леза роблять модель практичною для регулярної роботи, а вбудована лінійка спрощує повторювану підготовку волокна.

Підтримка очищеного волокна 125 мкм і захищеного волокна діаметром 250–900 мкм охоплює типові задачі монтажника ВОЛЗ. Довжина для зачистки 0,5...2 см дозволяє адаптувати підготовку до вимог конкретного зварювального апарата або технології з’єднання.

Габарити 58×55×48 мм і маса 0,36 кг зручні для виїзного комплекту. Можливість роботи як у приміщенні, так і на вулиці робить DVP107 придатним для монтажних, сервісних та аварійно-відновлювальних робіт.

Купити оптичний сколювач DVP107 в Україні

Купити DVP107 варто монтажникам і сервісним спеціалістам, яким потрібен професійний сколювач оптичного волокна для регулярної підготовки торців перед зварюванням. Модель підходить для роботи з ВОЛЗ, FTTH, FTTB, PON та іншими телекомунікаційними системами, де використовується волокно із заявленими параметрами.

Перед замовленням звірте ключові характеристики зі своїми задачами: ресурс 48 000 сколів, 16 положень леза, якість сколу ±0,5, очищене волокно 125 мкм, захищене волокно 250–900 мкм, довжина для зачистки 0,5...2 см, розміри 58×55×48 мм та маса 0,36 кг.

Оптичний сколювач DVP107 — практичний інструмент для професійної підготовки волокна, який поєднує точність, компактність, ергономіку та ресурс, достатній для тривалої експлуатації в монтажних і сервісних бригадах.
