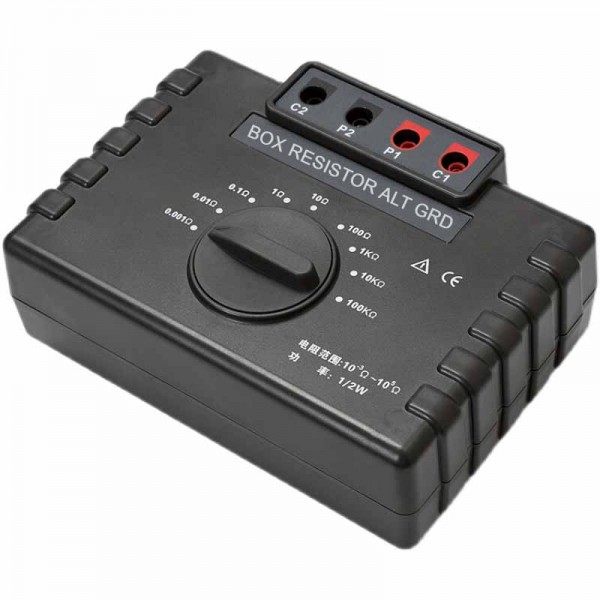

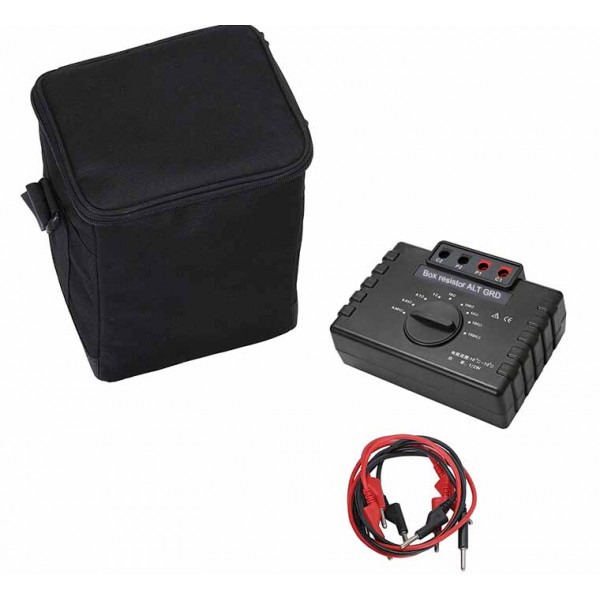

Магазин опорів ALT GRD для калібрування вимірювачів заземлення

Магазин опорів ALT GRD — це набір високоточних резисторів із фіксованими значеннями опору, призначений для калібрування вимірювачів опору заземлення, тестерів заземлення, омметрів та інших вимірювальних приладів. Пристрій дає змогу відтворювати контрольні значення опору в широкому діапазоні — від 0,001 Ом (1 мОм) до 100 кОм. Такий набір може використовуватися під час перевірки показань приладів, налаштування вимірювального обладнання та робіт, де необхідне стабільне відоме значення електричного опору.

ALT GRD охоплює дев’ять фіксованих значень опору: 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм і 100 кОм. Для кожного номіналу зазначена відповідна точність відтворення. Це дозволяє використовувати один магазин опорів для перевірки приладів у різних ділянках вимірювального діапазону — від дуже малих опорів до десятків і сотень кілоом.

Призначення магазину опорів ALT GRD

Основне призначення ALT GRD — калібрування вимірювачів опору заземлення. Під час перевірки вимірювального приладу важливо подати на його вхід відоме значення опору та порівняти отриманий результат із заданим номіналом. Магазин опорів спрощує таку процедуру, оскільки містить набір визначених резистивних значень і дозволяє послідовно перевіряти показання приладу на кількох контрольних точках.

Окрім вимірювачів заземлення, ALT GRD може застосовуватися для перевірки тестерів заземлення, омметрів та іншого обладнання, яке працює з вимірюванням електричного опору. При цьому конкретна можливість перевірки залежить від робочого діапазону та вимог самого вимірювального приладу. Магазин опорів не замінює вимірювач, а виконує роль джерела відомих значень опору для контролю його показань.

Діапазон від 1 мОм до 100 кОм

Однією з ключових особливостей ALT GRD є широкий набір відтворюваних опорів. Мінімальне значення становить 0,001 Ом, тобто 1 мОм, а максимальне — 100 кОм. Завдяки цьому можна перевіряти вимірювальні прилади не лише в одній точці, а на різних рівнях опору. Такий підхід корисний під час оцінювання того, наскільки стабільно прилад працює в різних частинах свого діапазону.

Найменші номінали 0,001 Ом, 0,01 Ом і 0,1 Ом призначені для роботи з дуже малими значеннями опору. Далі доступні 1 Ом, 10 Ом і 100 Ом, а верхню частину діапазону формують значення 1 кОм, 10 кОм і 100 кОм. Така послідовність охоплює кілька порядків величини та робить ALT GRD універсальним допоміжним засобом для перевірки різних типів резистивних вимірювань у межах заявленого діапазону.

Відтворювані значення опору та точність

Точність відтворення залежить від вибраного номіналу. Для 0,001 Ом вона становить 2 %, для 0,01 Ом — 0,5 %, а для 0,1 Ом і 1 Ом — 0,2 %. У діапазоні від 10 Ом до 100 кОм заявлена точність становить 0,05 %. Під час калібрування або контрольної перевірки ці значення потрібно враховувати разом із характеристиками приладу, який перевіряється.

4-провідний метод вимірювання

ALT GRD підтримує 4-провідний метод вимірювання. Такий спосіб підключення особливо важливий під час роботи з малими опорами, оскільки дозволяє розділити струмові та потенційні кола вимірювання. У практичних вимірюваннях це допомагає зменшити вплив опору з’єднувальних проводів і контактів на результат. Для магазину опорів, який має номінали аж до 0,001 Ом, можливість 4-провідного підключення є суттєвою функціональною характеристикою.

Під час використання ALT GRD спосіб підключення слід узгоджувати зі схемою та вимогами приладу, що перевіряється. Якщо вимірювач підтримує чотирипровідну схему, вона дозволяє коректніше працювати з низькоомними значеннями. Для інших типів обладнання порядок підключення визначається його документацією та методикою перевірки.

Температурний коефіцієнт і робочі умови

Для ALT GRD вказаний температурний коефіцієнт 25 ppm. Цей параметр характеризує зміну опору залежно від температури та має значення для точних вимірювальних і калібрувальних робіт. Під час використання магазину опорів важливо враховувати умови навколишнього середовища, особливо якщо перевірка виконується з підвищеними вимогами до точності.

Робочий температурний діапазон пристрою становить від −10 до +40 °C. Це визначає межі температури, в яких передбачена експлуатація ALT GRD. Під час проведення контрольних вимірювань доцільно забезпечити стабільні умови та уникати різких температурних змін безпосередньо перед перевіркою, оскільки опір резистивних елементів фізично залежить від температури.

Потужність та опір ізоляції

Заявлена потужність ALT GRD становить 0,5 Вт. Під час підключення магазину опорів до вимірювального обладнання необхідно враховувати цей параметр і не виходити за межі допустимого режиму для резистивних елементів. Особливо це важливо під час роботи з малими номіналами, де струм через опір може бути вищим за однакової прикладеної напруги.

Опір ізоляції становить 10 МОм. Цей параметр належить до основних технічних характеристик магазину опорів і враховується під час його використання як допоміжного засобу у вимірювальних схемах.

Компактний інструмент для перевірки вимірювальної техніки

Маса ALT GRD становить 360 г. Завдяки цьому магазин опорів можна використовувати як компактний допоміжний прилад під час перевірки вимірювальної техніки в лабораторних, сервісних або виїзних умовах, якщо конкретна методика робіт допускає таке застосування. Невелика маса також спрощує транспортування разом із тестерами заземлення, омметрами та іншими приладами.

Для яких приладів підходить ALT GRD

За призначенням магазин опорів ALT GRD розрахований насамперед на роботу з вимірювачами опору заземлення. Такі прилади використовують для контролю параметрів заземлювальних систем, а їхні показання потребують періодичної перевірки відповідно до прийнятої на підприємстві або в лабораторії процедури. Наявність набору фіксованих опорів дозволяє подавати на вимірювач відомі контрольні значення та оцінювати його показання.

Також зазначена можливість застосування ALT GRD для тестерів заземлення, омметрів та інших приладів. Перед використанням необхідно переконатися, що номінали магазину опорів, допустима потужність і спосіб підключення відповідають параметрам конкретного обладнання. Це особливо важливо для професійної метрологічної та сервісної практики, де процедура перевірки повинна виконуватися за визначеною методикою.

Практичне використання під час калібрування

Під час калібрування або контрольної перевірки вимірювач підключають до відповідного номіналу магазину опорів і порівнюють показання приладу з відомим значенням. Послідовне використання кількох номіналів дозволяє отримати уявлення про роботу приладу в різних частинах діапазону. Для ALT GRD доступні контрольні точки від 0,001 Ом до 100 кОм, тому перевірку можна проводити на малих, середніх і високих значеннях опору в межах цього набору.

Ключові особливості ALT GRD

• Призначення: калібрування вимірювачів опору заземлення, тестерів заземлення, омметрів та інших приладів.
• Діапазон відтворюваних опорів: від 0,001 Ом до 100 кОм.
• Кількість фіксованих номіналів: 9.
• Точність: від 2 % для 0,001 Ом до 0,05 % для номіналів від 10 Ом до 100 кОм.
• Метод вимірювання: 4-провідний.
• Температурний коефіцієнт: 25 ppm.
• Потужність: 0,5 Вт.
• Опір ізоляції: 10 МОм.
• Робоча температура: −10…+40 °C.
• Маса: 360 г.

ALT GRD — магазин опорів для контролю та калібрування

Магазин опорів ALT GRD поєднує дев’ять точних резистивних номіналів у діапазоні від 1 мОм до 100 кОм і орієнтований на перевірку вимірювачів заземлення та іншої техніки, що вимірює опір. Наявність малих, середніх і високих значень дозволяє контролювати показання приладу в кількох точках, а 4-провідний метод підключення забезпечує можливість роботи з низькоомними номіналами з меншим впливом опору з’єднань.

ALT GRD буде актуальним там, де потрібен компактний набір контрольних опорів із відомими номіналами та заявленою точністю. Перед використанням слід враховувати характеристики конкретного вимірювача, допустиму потужність магазину опорів, робочу температуру та методику проведення перевірки. Це дозволить коректно застосовувати пристрій під час калібрування й контролю вимірювального обладнання.
