Струмовимірювальні кліщі-ватметр PM2203 (MS2203)

PM2203 (MS2203) — цифрові струмовимірювальні кліщі з функцією ватметра, призначені для вимірювання основних параметрів однофазних і трифазних електричних мереж. Прилад поєднує можливості кліщового амперметра та вимірювача потужності, тому дає змогу контролювати змінний струм, напругу, активну, повну та реактивну потужність, коефіцієнт потужності, спожиту електроенергію і частоту. Такий набір функцій робить модель корисною для електриків, енергетиків і технічних спеціалістів, яким потрібно оцінювати роботу електрообладнання без розриву струмового кола під час вимірювання струму.

Кліщі PM2203 (MS2203) розраховані на вимірювання змінного струму до 1000 А та змінної напруги до 600 В. Максимальний діапазон вимірювання активної потужності становить 600 кВт, повної потужності — 600 кВА, реактивної потужності — 600 кВАр. Прилад підтримує роботу з однофазними колами, а також із трифазними мережами за три- та чотирипровідною схемою. Завдяки цьому один вимірювальний прилад можна використовувати для перевірки різних типів електричних установок і навантажень.

Вимірювання електричних параметрів і потужності

Однією з ключових особливостей PM2203 (MS2203) є можливість вимірювати не лише силу струму та напругу, а й параметри потужності. Користувач може контролювати активну потужність у діапазонах 4, 10, 40, 100 і 600 кВт, повну потужність у відповідних діапазонах до 600 кВА, а також реактивну потужність до 600 кВАр. Це дозволяє застосовувати кліщі-ватметр не тільки для стандартних електровимірювань, а й для оцінювання енергетичних параметрів підключеного обладнання.

Прилад також вимірює коефіцієнт потужності PF, спожиту електроенергію в кВт·год та частоту в діапазоні від 20 до 1000 Гц. Вимірювання витрат електроенергії доступне в діапазонах 10, 100, 1000 і 10000 кВт·год. Такий функціонал дає можливість отримувати комплексні дані про електричне навантаження без використання декількох окремих приладів.

Робота з однофазними та трифазними мережами

PM2203 (MS2203) підтримує вимірювання в однофазних і трифазних мережах. Для трифазних систем передбачена робота з трипровідним і чотирипровідним підключенням. Це важливо під час обслуговування електричних щитів, силового обладнання та інших систем, де необхідно контролювати потужність і навантаження по фазах. Кліщова конструкція дозволяє вимірювати струм без прямого послідовного підключення амперметра в коло: провідник розміщується всередині вимірювальних кліщів.

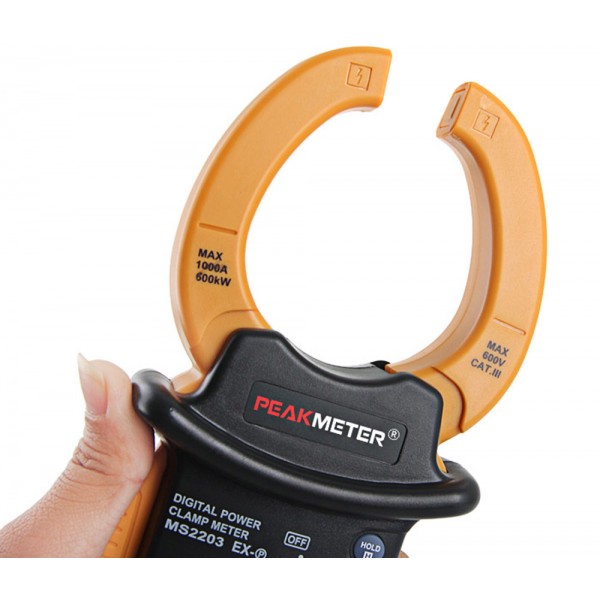

Максимальний діаметр розкриття кліщів становить 50 мм. Це дає змогу працювати з провідниками відповідного розміру та спрощує вимірювання у силових електричних мережах. Діапазони змінного струму — 40, 100, 400 і 1000 А, що дозволяє вибирати режим відповідно до величини навантаження.

Дисплей, пам’ять і контроль результатів

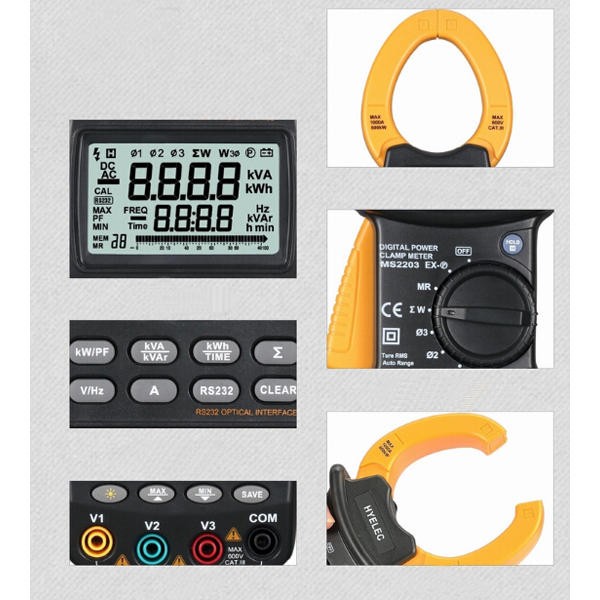

Вимірювальні кліщі оснащені великим дисплеєм з мнемонічною шкалою та можливістю одночасного відображення двох показань. Це зручно під час комплексної перевірки, коли потрібно бачити декілька пов’язаних параметрів і не перемикатися постійно між режимами. Додатково передбачена графічна бар-шкала, яка наочно показує зміну вимірюваної величини.

У PM2203 (MS2203) є функції реєстрації максимального та мінімального значень MAX/MIN. Вони допомагають зафіксувати граничні показники під час спостереження за роботою електрообладнання. Прилад має пам’ять на 28 вимірювань і підтримує тривале зберігання записаних значень. Це дає можливість повернутися до раніше отриманих результатів і використовувати їх для подальшого аналізу.

Для роботи за недостатнього освітлення передбачено підсвічування дисплея. Автоматичний вибір діапазонів спрощує налаштування приладу та зменшує кількість ручних операцій під час вимірювань. Великий дисплей і багатофункціональна кнопка ввімкнення доповнюють набір засобів керування.

Передавання даних на комп’ютер

Кліщі-ватметр PM2203 (MS2203) сумісні з ПК і оснащені оптично ізольованим інтерфейсом RS232C. Підключення до комп’ютера дозволяє передавати результати вимірювань для подальшої роботи з даними. У комплекті вказані кабель RS232C та програмне забезпечення, тому можливість комп’ютерної обробки є частиною функціоналу приладу, а не окремою опцією.

Поєднання внутрішньої пам’яті та інтерфейсу зв’язку з ПК особливо корисне у випадках, коли вимірювання потрібно не лише побачити на дисплеї, а й зберегти для порівняння, звіту або подальшого аналізу. При цьому прилад залишається переносним: його розміри становлять 300 × 103 × 51 мм, а маса — 500 г.

Основні переваги PM2203 (MS2203)

• вимірювання змінного струму до 1000 А;
• вимірювання змінної напруги до 600 В;
• вимірювання активної потужності до 600 кВт;
• вимірювання повної потужності до 600 кВА;
• вимірювання реактивної потужності до 600 кВАр;
• контроль коефіцієнта потужності PF;
• вимірювання спожитої електроенергії до 10000 кВт·год;
• вимірювання частоти від 20 до 1000 Гц;
• робота з однофазними та трифазними три- і чотирипровідними мережами;
• одночасне відображення двох показань;
• графічна бар-шкала;
• підсвічування дисплея;
• реєстрація максимального та мінімального значень MAX/MIN;
• автоматичний вибір діапазонів;
• пам’ять на 28 вимірювань;
• оптично ізольований інтерфейс RS232C для підключення до ПК;
• максимальне розкриття кліщів 50 мм.

Технічні характеристики

Застосування кліщів-ватметра

PM2203 (MS2203) орієнтований на фахівців, які працюють з електричними мережами та обладнанням і мають потребу не тільки у вимірюванні струму, а й у контролі потужності. Прилад може використовуватися під час перевірки навантаження, аналізу робочих параметрів електрообладнання, контролю споживаної енергії та вимірювання частоти. Завдяки підтримці однофазних і трифазних схем він підходить для широкого кола електротехнічних вимірювань у межах заявлених діапазонів.

Для електрика важливо, що один прилад закриває одразу декілька вимірювальних задач. Струм можна контролювати кліщовим методом, а напругу та інші параметри — за допомогою вимірювальних щупів. У результаті користувач отримує дані про електричний режим без необхідності використовувати окремий амперметр, ватметр і частотомір для кожної операції.

Під час вибору режиму роботи користувач може орієнтуватися на конкретне завдання: вимірювання струму, напруги, потужності, коефіцієнта потужності, енергії або частоти. Наявність окремих діапазонів для основних величин дає змогу застосовувати PM2203 (MS2203) як універсальний вимірювальний інструмент у тих випадках, коли потрібно послідовно перевірити кілька параметрів одного електричного кола. Це особливо зручно під час діагностики та технічного обслуговування, де важлива можливість швидко переходити від одного типу вимірювання до іншого.

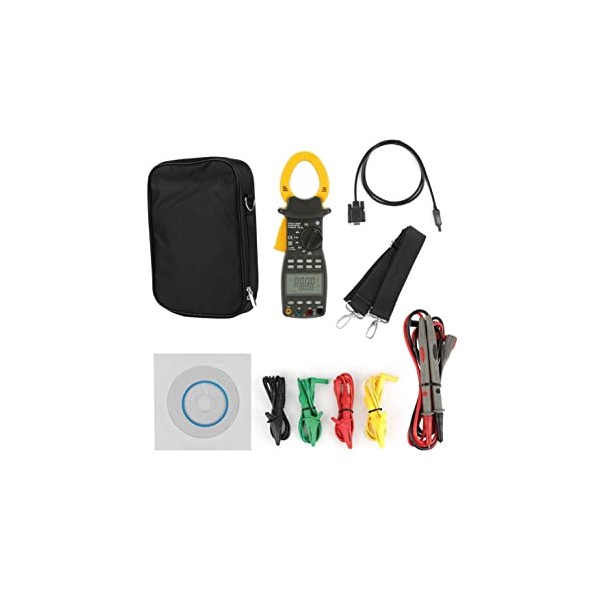

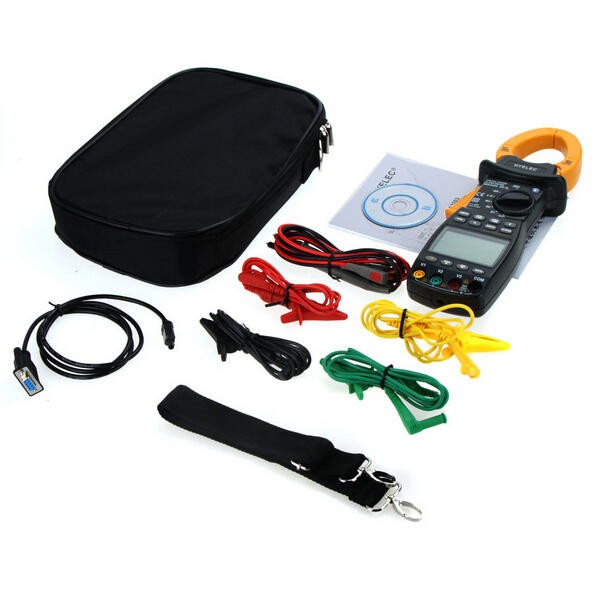

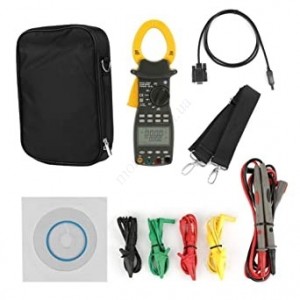

Комплект постачання

• струмовимірювальні кліщі MS2203 — 1 шт.;
• батарея — 2 шт.;
• вимірювальний щуп — 4 шт.;
• затискач типу «крокодил» — 4 шт.;
• кабель RS232C — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• програмне забезпечення — 1 шт.

Чому варто звернути увагу на PM2203 (MS2203)

Головна практична особливість цієї моделі — поєднання струмовимірювальних кліщів і ватметра в одному корпусі. PM2203 (MS2203) охоплює основні параметри, які потрібні під час перевірки електричного навантаження: струм, напругу, активну, повну та реактивну потужність, PF, енергію і частоту. Верхня межа струму 1000 А та потужності 600 кВт дозволяє працювати з навантаженнями в межах заявлених характеристик приладу.

Додаткові функції — пам’ять на 28 результатів, MAX/MIN, бар-шкала, підсвічування, автоматичний вибір діапазонів та RS232C — спрощують практичну роботу з вимірюваннями. Якщо потрібні цифрові струмовимірювальні кліщі з функцією ватметра для однофазних і трифазних мереж, PM2203 (MS2203) дозволяє об’єднати контроль декількох електричних величин в одному портативному приладі.
