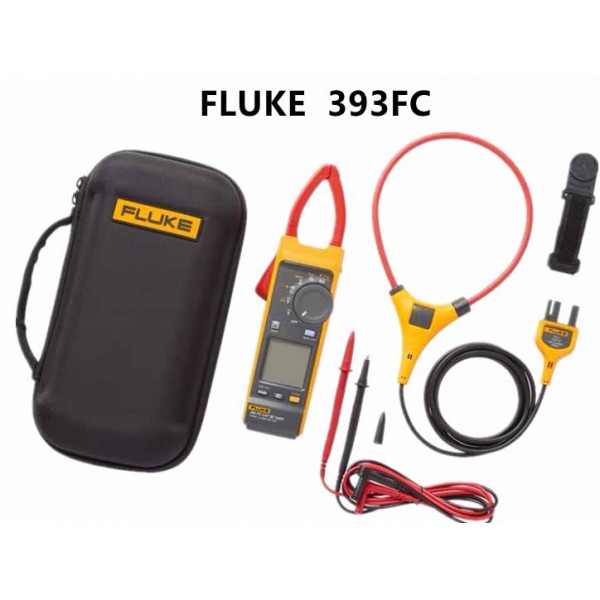

Струмовимірювальні кліщі-ватметр Fluke 393 FC CAT III 1500 V з iFlex

Fluke 393 FC — професійні струмовимірювальні кліщі True-RMS, призначені для вимірювання електричних параметрів у колах постійного та змінного струму, зокрема у високовольтних системах постійного струму. Прилад розрахований на роботу з напругою до 1500 В DC та належить до категорії вимірювань CAT III 1500 V. Завдяки цьому модель особливо актуальна для обслуговування сонячних фотоелектричних установок, акумуляторних систем, джерел безперебійного живлення та іншого обладнання, де використовуються високі рівні постійної напруги.

Кліщі Fluke 393 FC поєднують функції амперметра, вольтметра, ватметра та багатофункціонального електровимірювального приладу. Вони дозволяють вимірювати постійний і змінний струм, AC/DC напругу, потужність постійного струму, опір, ємність і частоту, а також перевіряти цілісність електричного кола та реєструвати пускові струми. Підтримка Fluke Connect дає змогу працювати з результатами вимірювань на смартфоні або планшеті та вести реєстрацію даних.

Застосування Fluke 393 FC у сонячній енергетиці

Одне з основних призначень Fluke 393 FC — діагностика та обслуговування фотоелектричних систем. У сучасних сонячних електростанціях напруга постійного струму може досягати високих значень, тому для роботи необхідний вимірювальний прилад із відповідною категорією електробезпеки. Fluke 393 FC розрахований на вимірювання постійної напруги до 1500 В і постійного струму до 999,9 А.

За допомогою одного приладу фахівець може перевіряти струм і напругу в DC-колах, визначати потужність, контролювати електричні параметри окремих ділянок фотоелектричної установки та виконувати базову діагностику обладнання. Це зручно під час введення сонячної електростанції в експлуатацію, планового технічного обслуговування та пошуку несправностей.

Сфера використання моделі не обмежується сонячною енергетикою. Кліщі можуть застосовуватися під час роботи з акумуляторними батареями та банками АКБ, системами безперебійного живлення, електротранспортною інфраструктурою, вітроенергетичними установками, обладнанням дата-центрів та іншими системами, у яких необхідно вимірювати значні постійні та змінні струми.

Вимірювання струму без розриву електричного кола

Конструкція струмовимірювальних кліщів дозволяє визначати силу струму шляхом охоплення одного провідника губками приладу. Це спрощує проведення діагностики, оскільки для вимірювання струму не потрібно послідовно підключати прилад у вимірюване коло.

Діапазон вимірювання постійного струму становить до 999,9 А з роздільною здатністю 0,1 А. Для компенсації залишкових зміщень під час DC-вимірювань передбачена функція ZERO.

Змінний струм також вимірюється безпосередньо кліщами в діапазоні до 999,9 А. Прилад підтримує технологію True-RMS, тому розраховує дійсне середньоквадратичне значення змінного сигналу. Для діапазону від 10 до 100 Гц похибка вимірювання AC-струму кліщами становить 2 % від показання + 5 розрядів, а в діапазоні від 100 до 500 Гц — 2,5 % + 5 розрядів.

Гнучкий датчик струму iFlex до 2500 А

До комплекту Fluke 393 FC входить гнучкий струмовий датчик iFlex. Він розширює можливості приладу під час вимірювання змінного струму та дозволяє працювати зі значеннями до 2500 А AC.

Гнучка конструкція iFlex особливо корисна в розподільних шафах, комбінер-боксах та інших місцях, де традиційними губками кліщів складно охопити потрібний провідник. Датчик можна провести навколо кабелю навіть за обмеженого доступу. Діаметр гнучкого датчика становить 7,5 мм, а довжина його кабелю — 1,8 м.

Для iFlex передбачені діапазони до 999,9 А та до 2500 А. Роздільна здатність становить відповідно 0,1 А та 1 А. Похибка вимірювання змінного струму гнучким датчиком у діапазоні частот 10–500 Гц становить 3 % від показання + 5 розрядів.

Вимірювання напруги до 1500 В DC

Fluke 393 FC дозволяє вимірювати постійну напругу до 1500 В. Для DC передбачено діапазони 600,0 В і 1500 В. Роздільна здатність становить 0,1 В для значень до 600 В та 1 В для діапазону до 1500 В. Похибка вимірювання постійної напруги — 1 % від показання + 5 розрядів.

Прилад також вимірює змінну напругу до 1000 В. Доступні діапазони 600,0 і 1000 В з роздільною здатністю 0,1 та 1 В відповідно. Для AC-напруги в діапазоні частот 20–500 Гц заявлена похибка становить 1 % від показання + 5 розрядів.

Для роботи з низькорівневими сигналами передбачений окремий режим вимірювання постійної напруги до 500,0 мВ із роздільною здатністю 0,1 мВ.

Вимірювання потужності постійного струму

Важливою функцією Fluke 393 FC для сонячних електростанцій та інших DC-систем є пряме вимірювання потужності постійного струму. Прилад відображає розраховане значення потужності, що дає змогу одночасно контролювати робочі параметри високовольтного кола та оцінювати його навантаження.

Для діапазону постійної напруги 600 В передбачений діапазон потужності до 600,0 кВА з роздільною здатністю 0,1 кВА. Для діапазону 1500 В максимальне значення становить 1500 кВА з роздільною здатністю 1 кВА. Заявлена похибка становить 2 % від показання + 2,0 кВА для діапазону 600 кВА та 2 % + 20 кВА для діапазону 1500 кВА.

Вимірювання пускового та пікового струму

Fluke 393 FC підтримує функцію Inrush для реєстрації пускового струму. Під час увімкнення електричного обладнання короткочасний струм може значно перевищувати нормальний робочий рівень. Контроль такого імпульсу допомагає оцінювати поведінку навантаження під час запуску та знаходити причини спрацювання захисної апаратури.

Під час вимірювання пускового струму кліщі виконують вибірку протягом 100 мс і визначають відповідне значення струмового імпульсу. Функція може використовуватися під час вимірювання змінного струму, постійного струму або змінного струму за допомогою iFlex. Рівень запуску функції Inrush становить 5 А.

Вимірювання частоти

Прилад дозволяє контролювати частоту як за струмовим, так і за напруговим сигналом. Робочий діапазон вимірювання частоти становить від 5,0 до 500,0 Гц, роздільна здатність — 0,1 Гц, а похибка — 0,5 % від показання + 5 розрядів.

Під час вимірювання частоти струму стандартними кліщами рівень запуску залежить від частоти сигналу: від 5 до 10 Гц — не менше 10 А, від 10 до 100 Гц — не менше 5 А, від 100 до 500 Гц — не менше 10 А. Для гнучкого датчика iFlex відповідні рівні становлять не менше 25 А, 20 А та 25 А.

Для вимірювання частоти за напругою рівень запуску становить не менше 5 В у діапазонах 5–20 і 20–100 Гц та не менше 10 В у діапазоні 100–500 Гц.

Опір, ємність та перевірка цілісності кола

Крім основних функцій струмовимірювальних кліщів і ватметра, Fluke 393 FC може використовуватися для вимірювання опору. Передбачені діапазони 600,0 Ом, 6000 Ом і 60,00 кОм. Роздільна здатність відповідно становить 0,1 Ом, 1 Ом і 0,01 кОм, а похибка — 1 % від показання + 5 розрядів.

Функція вимірювання ємності підтримує діапазони до 100,0 і 1000 мкФ. Роздільна здатність становить 0,1 мкФ у першому діапазоні та 1 мкФ у другому. Похибка — 1 % від показання + 5 розрядів.

Для швидкої перевірки електричних з'єднань передбачена функція контролю цілісності кола. Візуальна індикація доповнює звичайне звукове сповіщення та полегшує роботу в умовах підвищеного шуму. Яскрава індикація на дисплеї також корисна під час роботи в затемнених електрощитах і технічних приміщеннях.

Контроль полярності

Під час обслуговування високовольтних систем постійного струму важливо правильно визначати полярність підключення. Fluke 393 FC має звуковий індикатор полярності, який допомагає швидше контролювати правильність з'єднання під час вимірювань.

Ця можливість особливо корисна під час роботи з фотоелектричними модулями, ланцюгами сонячних панелей, акумуляторними системами та іншими DC-колами, де переплутана полярність може призвести до помилок під час монтажу або діагностики.

Fluke Connect та реєстрація результатів

Версія 393 FC підтримує систему Fluke Connect. Підключений прилад може передавати результати вимірювання на смартфон або планшет, що дозволяє переглядати отримані значення на мобільному пристрої та вести реєстрацію даних.

Результати можуть зберігатися у внутрішній пам'яті приладу та використовуватися в системі Fluke Connect Cloud. Такий підхід зручний для документування вимірювань, аналізу отриманих даних та обміну інформацією з іншими спеціалістами.

Інтервал реєстрації задається через застосунок Fluke Connect. Під час роботи в режимі вимірювання пускового струму функція реєстрації даних недоступна.

Конструкція для роботи у важкодоступних місцях

Fluke 393 FC має відносно тонкі вимірювальні губки, завдяки чому прилад зручніше використовувати в щільно скомпонованих електричних шафах і комбінер-боксах сонячних установок. Максимальне розкриття кліщів становить 34 мм.

Габаритні розміри приладу — 281 × 84 × 49 мм. Маса разом з елементами живлення становить приблизно 520 г. Живлення здійснюється від двох лужних батарей AA типу IEC LR6. Дисплей має підсвічування та дозволяє одночасно відображати два параметри. Для економії заряду передбачене автоматичне вимкнення приблизно через 20 хвилин бездіяльності.

Захист корпусу IP54

Корпус Fluke 393 FC має ступінь захисту IP54. Це важлива особливість для приладу, який може використовуватися під час монтажу та обслуговування сонячних електростанцій на відкритому повітрі.

Робочий температурний діапазон становить від -10 до +50 °C, а температура зберігання — від -40 до +60 °C. Прилад розрахований на роботу на висоті до 2000 м.

Основні технічні характеристики Fluke 393 FC

• Тип приладу: струмовимірювальні кліщі True-RMS з функцією вимірювання потужності;
• Категорія вимірювань: CAT III 1500 V;
• постійна напруга: до 1500 В DC;
• змінна напруга: до 1000 В AC;
• постійний струм кліщами: до 999,9 А;
• змінний струм кліщами: до 999,9 А;
• змінний струм через iFlex: до 2500 А;
• частота: 5,0–500,0 Гц;
• постійна напруга в режимі мВ: до 500,0 мВ;
• опір: до 60,00 кОм;
• ємність: до 1000 мкФ;
• вимірювання потужності DC: до 600,0 / 1500 кВА залежно від діапазону напруги;
• функція Inrush: вимірювання пускового струму;
• перевірка цілісності кола: звукова та візуальна індикація;
• індикатор полярності: звуковий;
• бездротові функції: Fluke Connect;
• реєстрація даних: підтримується;
• розкриття губок: 34 мм;
• гнучкий датчик: iFlex;
• діаметр датчика iFlex: 7,5 мм;
• довжина кабелю iFlex: 1,8 м;
• ступінь захисту: IP54;
• дисплей: подвійний, з підсвічуванням;
• живлення: 2 батареї AA IEC LR6;
• автоматичне вимкнення: через 20 хвилин;
• габарити: 281 × 84 × 49 мм;
• маса з батареями: 520 г;
• робоча температура: від -10 до +50 °C.

Для кого призначені струмовимірювальні кліщі Fluke 393 FC

Модель орієнтована на електриків, сервісних інженерів, монтажників та спеціалістів, які працюють із системами постійного та змінного струму. Особливо корисним Fluke 393 FC буде для фахівців із монтажу, налаштування та обслуговування сонячних електростанцій, оскільки прилад поєднує вимірювання до 1500 В DC, контроль постійного струму та визначення потужності.

Підтримка iFlex розширює можливості під час роботи з великими змінними струмами та провідниками, доступ до яких ускладнений конструкцією електрообладнання. Fluke Connect, у свою чергу, дозволяє реєструвати результати та використовувати мобільний пристрій для перегляду отриманих значень.

Таким чином, Fluke 393 FC — це багатофункціональні струмовимірювальні кліщі-ватметр для професійної діагностики високовольтних DC-систем і традиційних AC-мереж. Поєднання вимірювання струму, напруги, потужності, частоти, опору та ємності, підтримка iFlex до 2500 А AC і категорія CAT III 1500 V роблять модель придатною для широкого спектра електровимірювальних робіт, з особливим акцентом на фотоелектричні установки.
