Калібрувальна система тиску КСД-1000

Калібрувальна система тиску КСД-1000 призначена для паралельного калібрування та перевірки засобів вимірювання надлишкового тиску. Система дає змогу працювати з вимірювальними перетворювачами тиску, зразковими та технічними манометрами в діапазоні від 0 до 100 МПа, що відповідає тиску до 1000 бар.

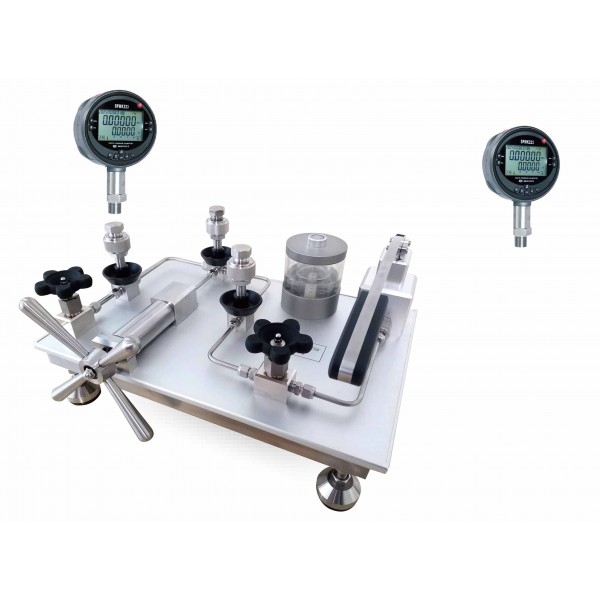

КСД-1000 об’єднує в одному комплекті обладнання для створення необхідного тиску та засоби для його точного контролю. До складу системи входять гідравлічний пристрій для порівняльного калібрування, цифровий манометр із верхньою межею вимірювання 100 МПа та цифровий манометр на 1,6 МПа. Така конфігурація дозволяє виконувати роботи як у високому, так і в нижчому діапазоні тиску із застосуванням відповідного контрольного манометра.

Перевірка та калібрування засобів вимірювання тиску передбачені для роботи з чистими середовищами. Система орієнтована на завдання, де необхідно порівняти показання перевірюваного приладу з показаннями контрольного цифрового манометра при заданому значенні тиску.

Призначення калібрувальної системи КСД-1000

Основне призначення КСД-1000 — створення контрольованого надлишкового тиску та проведення порівняльного калібрування засобів вимірювальної техніки. Робочий діапазон створення тиску гідравлічним компаратором становить 0–100 МПа (0–1000 бар).

Система може використовуватися для перевірки вимірювальних перетворювачів тиску, технічних манометрів та зразкових манометрів у межах характеристик обладнання. Наявність щонайменше двох місць для встановлення порівнюваних засобів вимірювальної техніки дає змогу одночасно підключити контрольний та перевірюваний прилади й виконувати їх порівняння при однаковому створеному тиску.

Для контролю тиску система комплектується двома цифровими манометрами з різними діапазонами. Манометр на 100 МПа використовується в широкому діапазоні до 1000 бар, а манометр на 1,6 МПа забезпечує вимірювання в діапазоні до 16 бар. Заявлені класи точності зразкових манометрів становлять 0,1 та 0,05.

Конструкція та склад КСД-1000

Калібрувальна система побудована за принципом порівняння показань перевірюваного засобу вимірювання з показаннями цифрового контрольного манометра. Джерелом тиску є гідравлічний компаратор, який забезпечує створення необхідного значення тиску в системі.

До основних елементів КСД-1000 належать:

• гідравлічний пристрій для порівняльного калібрування;
• цифровий манометр із діапазоном вимірювання 0–100 МПа;
• цифровий манометр із діапазоном вимірювання 0–1,6 МПа;
• фітинги для підключення засобів вимірювальної техніки;
• ущільнювальні прокладки та гумометалеві кільця;
• комплекти запасних частин;
• паспорти та свідоцтва про калібрування цифрових манометрів.

Наявність необхідних приєднувальних елементів у комплекті спрощує підключення приладів із передбаченими типами різьбових з’єднань та дозволяє використовувати систему як готовий комплект для виконання порівняльних вимірювань тиску.

Гідравлічний компаратор тиску

Гідравлічний пристрій виконує функцію джерела тиску під час порівняльного калібрування. Його робочий діапазон створення тиску становить від 0 до 100 МПа, або до 1000 бар. Конструкцією передбачено щонайменше два місця для встановлення порівнюваних засобів вимірювальної техніки.

Такий принцип дозволяє під’єднати до однієї гідравлічної системи контрольний цифровий манометр та прилад, що перевіряється. Після створення необхідного тиску оператор може зіставити їхні показання в контрольних точках відповідно до прийнятої процедури калібрування або перевірки.

Цифровий манометр 100 МПа

Для контролю високого тиску КСД-1000 комплектується цифровим манометром із діапазоном вимірювання 0–100 МПа (до 1000 бар). Похибка вимірювання заявлена не гірше ±0,1 % від повної шкали.

Манометр може отримувати живлення від мережі 220 В через блок живлення, а також від літієвої батареї. Можливість автономного живлення дозволяє використовувати прилад без постійного підключення до мережевого джерела живлення.

Розміри головки манометра становлять Ø120 мм із допуском ±20 мм, ширина — 45 мм із допуском ±10 мм. Маса приладу — 700 г. Для підключення використовується штуцер із різьбою M20×1,5.

Цифровий манометр 1,6 МПа

Другий цифровий манометр призначений для вимірювання тиску в діапазоні 0–1,6 МПа, або до 16 бар. Для нього заявлена похибка вимірювання ±0,05 % від повної шкали.

Манометр також підтримує два варіанти живлення: від мережі 220 В через блок живлення або від літієвої батареї. Це дозволяє використовувати однаковий підхід до організації живлення обох контрольних приладів системи.

Головка має діаметр 120 мм із допуском ±20 мм, ширину 45 мм із допуском ±10 мм. Маса манометра становить 700 г. Приєднувальний штуцер має різьбу M20×1,5.

Основні технічні характеристики КСД-1000

• Тип обладнання: калібрувальна система тиску;
• Призначення: паралельне калібрування та перевірка засобів вимірювання надлишкового тиску;
• Типи приладів: вимірювальні перетворювачі тиску, зразкові та технічні манометри;
• Діапазон створення тиску: 0–100 МПа;
• Максимальний тиск: 1000 бар;
• Кількість місць для встановлення порівнюваних засобів вимірювання: не менше двох;
• Контрольний манометр високого тиску: 0–100 МПа;
• Похибка манометра 100 МПа: не гірше ±0,1 % від повної шкали;
• Контрольний манометр низького діапазону: 0–1,6 МПа;
• Похибка манометра 1,6 МПа: ±0,05 % від повної шкали;
• Живлення цифрових манометрів: мережа 220 В через блок живлення або літієва батарея;
• Приєднувальна різьба цифрових манометрів: M20×1,5;
• Маса кожного цифрового манометра: 700 г.

Порівняльне калібрування тиску

Метод порівняльного калібрування передбачає створення однакового тиску для контрольного та перевірюваного засобів вимірювання. У КСД-1000 необхідний тиск створюється гідравлічним пристроєм, після чого показання перевірюваного приладу можна порівнювати з показаннями відповідного цифрового манометра.

Для вимірювань до 100 МПа використовується цифровий манометр із відповідною верхньою межею діапазону. Для робіт у межах 1,6 МПа система має окремий цифровий манометр із заявленою похибкою ±0,05 % повної шкали. Наявність двох контрольних приладів дозволяє вибирати манометр відповідно до необхідного діапазону тиску.

Важливою особливістю системи є можливість безпосереднього встановлення порівнюваних засобів вимірювальної техніки на гідравлічний компаратор. Комплект фітингів передбачає кілька поширених варіантів приєднання, завдяки чому до системи можна підключати прилади з різними типами різьби з числа зазначених у комплекті.

Фітинги та приєднувальні різьби

До комплекту гідравлічного пристрою входять фітинги для приєднання перевірюваних засобів вимірювальної техніки. Передбачені такі різьбові з’єднання:

• M20×1,5 — 3 шт.;
• M12×1,5 — 2 шт.;
• G1/2 — 2 шт.;
• G1/4 — 2 шт.

Крім фітингів, до комплекту входять ущільнювальні елементи. Постачаються чотири комплекти ущільнювальних прокладок із гумометалевих кілець та чотири комплекти запасних частин.

Комплект постачання КСД-1000

1. Гідравлічний пристрій для порівняльного калібрування

• гідравлічний пристрій для порівняльного калібрування — 1 шт.;
• фітинг M20×1,5 — 3 шт.;
• фітинг M12×1,5 — 2 шт.;
• фітинг G1/2 — 2 шт.;
• фітинг G1/4 — 2 шт.;
• комплект ущільнювальних прокладок і гумометалевих кілець — 4 комплекти;
• комплект запасних частин — 4 комплекти;
• паспорт — 1 шт.

2. Цифровий манометр 100 МПа

• цифровий манометр — 1 шт.;
• коробка для транспортування та зберігання — 1 шт.;
• паспорт — 1 шт.;
• свідоцтво про калібрування — 1 шт.

3. Цифровий манометр 1,6 МПа

• цифровий манометр — 1 шт.;
• коробка для транспортування та зберігання — 1 шт.;
• паспорт — 1 шт.;
• свідоцтво про калібрування — 1 шт.

Особливості комплектації КСД-1000

КСД-1000 постачається як комплекс обладнання для створення та контролю тиску. Користувач отримує не лише гідравлічний компаратор, а й два цифрові контрольні манометри, розраховані на різні діапазони вимірювання. До кожного цифрового манометра передбачена окрема коробка для транспортування та зберігання, паспорт і свідоцтво про калібрування.

Наявність фітингів M20×1,5, M12×1,5, G1/2 та G1/4 дозволяє працювати з кількома типами приєднання в межах комплекту постачання. Ущільнювальні елементи призначені для забезпечення з’єднань під час складання гідравлічної схеми.

Цифрові манометри мають однакову приєднувальну різьбу M20×1,5 та можуть живитися як від мережі 220 В через відповідний блок живлення, так і від літієвої батареї. Це дозволяє організувати роботу з урахуванням доступного способу електроживлення.

Коли доцільно використовувати КСД-1000

Калібрувальна система КСД-1000 орієнтована на роботи, де необхідно створювати гідравлічний тиск до 100 МПа та порівнювати показання перевірюваних приладів із контрольними цифровими манометрами. Вона може застосовуватися для засобів вимірювання надлишкового тиску, характеристики та приєднання яких відповідають можливостям системи.

Модель особливо актуальна для завдань, у яких потрібен один комплект для роботи з широким діапазоном тиску. Верхня межа 100 МПа дозволяє виконувати перевірки при тиску до 1000 бар, тоді як окремий манометр 1,6 МПа забезпечує контроль у діапазоні до 16 бар із заявленою похибкою ±0,05 % повної шкали.

Таким чином, КСД-1000 поєднує гідравлічне джерело тиску, два цифрові контрольні манометри та комплект приєднувальних елементів. Система призначена для калібрування та перевірки манометрів і перетворювачів надлишкового тиску методом порівняння в діапазоні від 0 до 100 МПа.
